商品の詳細:
|
| ハイライト: | 商用 PCB 回路基板、RF プリント PCB ブログ、TLF-35 RF プリント基板,RF Printed PCB Blog,TLF-35 RF Printed Circuit Board |
||
|---|---|---|---|

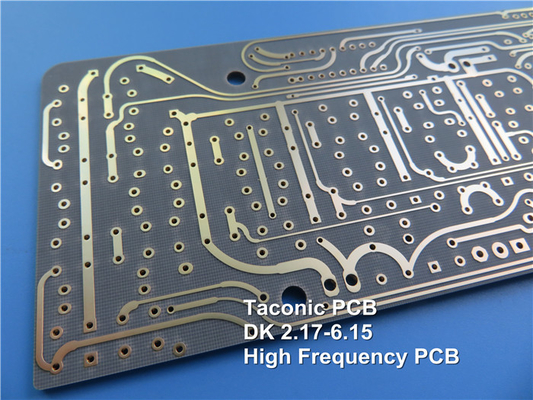

Taconic TLF-35 RF プリント基板は、さまざまな商用マイクロ波および無線周波数アプリケーションに高周波機能を提供するカスタム製品です。厚さ 60 ミル (1.524 mm) と浸漬金メッキを備えた TLF-35 PCB は、1/2 オンスおよび 1 オンスの銅に対して優れた剥離強度を提供するように設計されており、これはリワークの目的で特に重要です。
TLF-35 PCB の主な特徴の 1 つは、超低吸湿率と低い散逸率であり、周波数による位相シフトを最小限に抑えます。さらに、設計に織布を使用することにより、TLF-35 PCB の寸法が安定します。TLF-35 PCB のベース材料は V-0 の可燃性を示し、IPC-TM-650 に従ってテストされています。
| TLF-35-xxxx-A の代表的な値 | |||||
| 財産 | 試験方法 | 単位 | 価値 | 単位 | 価値 |
| 1.9GHzでの誘電率 | IPC-TM 650 2.5.5.5.1 モジュール | 3.50±0.05 | 3.50±0.05 | ||
| 1.9GHzでの誘電正接 | IPC-TM 650 2.5.5.5.1 モジュール | 0.0016 | 0.0016 | ||
| 10GHzでの誘電正接 | IPC-TM 650 2.5.5.5.1 モジュール | 0.0022 | 0.0022 | ||
| 吸水性 | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
| 剥離強度(1オンスの銅) | IPC-TM 650 2.4.8 | ポンド/リニアインチ | 10 | うーん | 1.8 |
| 体積抵抗率 | IPC-TM 650 2.5.17.1 | モーム.cm | 2.0×109 | モーム.cm | 2.0×109 |
| 表面抵抗率 | IPC-TM 650 2.5.17.1 | モーム | 3.0×108 | モーム | 3.0×108 |
| 長さ方向の曲げ強さ | IPC-TM 650 2.4.4 | psi | 13,000 | うーん2 | 90 |
| 横方向の曲げ強さ | IPC-TM 650 2.4.4 | psi | 13,000 | うーん2 | 90 |
| 熱伝導率 | IPC-TM 650 2.4.50 | W/m/K | 0.37 | W/m/K | 0.37 |
| xy CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| 可燃性 | UL-94 | V-0 | V-0 | ||
TLF-35 PCB は、3.5 +/-0.05 という低い誘電率と 0.002 という低い誘電正接を備えています。これらの機能により、フィルタ、カプラ、スプリッタ、コンバイナ、ミキサ、アンテナ、高出力アンプ、リピータ、受動部品、医療用スキャナなどの幅広いアプリケーションに最適です。
高周波機能に加えて、TLF-35 PCB は、低コスト、優れた剥離強度、非常に低い誘電正接、低い吸湿性、非常に高い熱信頼性など、いくつかの利点を提供します。
プリント基板はカスタムメイドの製品であるため、表示されている写真とパラメータは参考用であることに注意することが重要です。全体として、Taconic TLF-35 RF プリント基板は、高周波アプリケーション向けに低コストで高性能のソリューションを求めるユーザーにとって理想的な選択肢です。
