商品の詳細:
|
| ハイライト: | 溶接マスクPCB,PTFEガラス材料 RFPCB,50 Mil RF PCB |
||
|---|---|---|---|

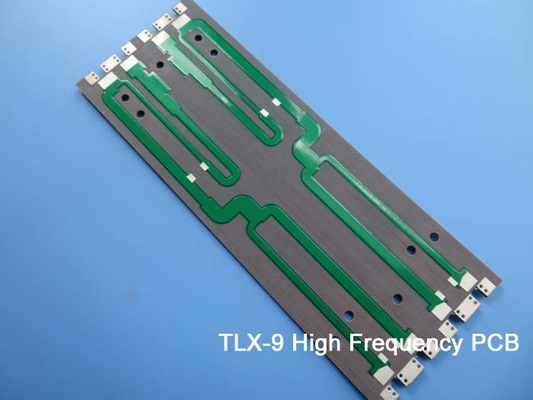

TLX-9 PCBの最新出荷を見てみましょう 2層硬いPCBが客のニーズを満たすために提供されていますTLX-9 PTFE ガラス素材と鉛のないプロセスを利用して最適な性能と信頼性を確保する-40°Cから+85°Cの温度範囲で PCBは厳しい環境での使用に最適です
ステックアップは35umの完成銅,50ml (1.27mm) のTLX-9電解体,35umの完成銅からなる.板の寸法は95mm × 87mm6/6mm の最小の痕跡/スペースと,最小の穴の大きさは 0.5mm です.私たちのPCBには盲目または埋葬バイアスがなく,完成板の厚さは1.35mmが保証されています.
このPCBは,熱気溶接レベル (HASL) の表面仕上げを使用し,白い上部シルクスクリーンと緑の上部溶接マスクそしてPCBには底面のシルクスクリーンや底面の溶接マスク,溶接パッドにシルクスクリーンがない. 最高品質を確保するために100%電気テストが使用されます.
このPCBは,IPC-Class-2規格を満たし,68のコンポーネント,110のパッド,81のスルーホールパッド,29の上部SMTパッド,0の下部SMTパッド,112のバイアス,および14のネットを含みます.Gerber RS-274-X アートワークが提供されています世界中に利用できます
バイチェンPCBでは お客様のユニークなニーズを満たすために カスタム製のPCBソリューションを提供しています 専門家のチームは お客様のニーズを理解するために 密接に協力します使用されたTLX-9 PTFEガラス材料は,私たちのPCBが極端な温度と厳しい環境で動作することを保証します航空宇宙,電信,軍事産業で使用するのに最適です
PCBスタックアップは優れた信号の完整性と性能を提供し,製品が信頼性と効率性を確保しますホットエア溶接レベル (HASL) の表面仕上げの使用は,私たちのPCBを使用し溶接しやすくします経験者や初心者にとって適しています
製品品質と信頼性を証明するPCBは 顧客に送る前に 高い基準を満たすよう 100%の電気テストを行っています
Bicheng PCBでは 顧客のニーズを満たす 最高品質のカスタム製の PCB ソリューションを提供することにコミットしていますあなたの要求を満たし,あなたの期待を上回るPCBソリューションを提供するために私たちを信頼. 私たちのカスタム製の2層硬いPCBソリューションについてもっと学び,最高レベルのパフォーマンスと信頼性を体験するために今日私達に連絡してください.
| 資産 | 試験方法 | 単位 | 価値 | 単位 | 価値 |
| ダイレクトレクトル常数 @ 10 GHz | IPC-TM 650 2 試験用5.5.5 | 2.5 | 2.5 | ||
| 分散因数 @ 10 GHz | IPC-TM 650 2 試験用5.5.5 | 0.0019 | 0.0019 | ||
| 水分吸収 | IPC-TM 650 2 試験用6.2.1 | % | <0.02 | % | <0.02 |
| ダイレクトリック分解 | IPC-TM 650 2 試験用5.6 | kV | >60 | kV | >60 |
| 容積抵抗性 | IPC-TM 650 2 試験用5.17.1 | モーム/cm | 10^7 | モーム/cm | 10^7 |
| 表面抵抗性 | IPC-TM 650 2 試験用5.17.1 | ほら | 10^7 | モーム/cm | 10^7 |
| 弧抵抗 | IPC-TM 650 2 試験用5.1 | 秒数 | >180 | 秒数 | >180 |
| 折りたたみの長さ | IPC-TM 650 2 試験用4.4 | パウンド/イン | >23000 | N/mm2 | >159 |
| 折りたたみの強さ | IPC-TM 650 2 試験用4.4 | パウンド/イン | >19000 | N/mm2 | >131 |
| 剥離強度 (1オンス銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形入 | 12 | N/mm | 2.1 |
| 熱伝導性 | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 9〜12 | ppm/°C | 9〜12 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 130〜145 | ppm/°C | 130〜145 |
| UL-94 炎症性評価 | UL-94 | V-0 | V-0 |
