商品の詳細:
|
| ハイライト: | 62 ミル PCB ブログ,1.7mm 双面PCB,浸し金 完成 双面 PCB |
||
|---|---|---|---|

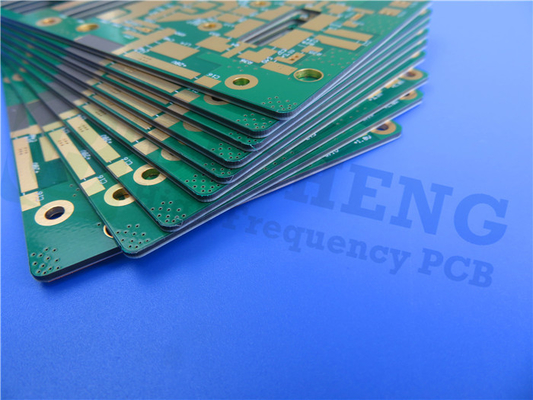

この硬い2層PCBは 材料の選択と建設の卓越性を示しています この硬い2層PCBは,注目すべき特徴と仕様について調べてください:
1PCB 材料:
- 完璧な品質: ロジャース RT/ドロイド 5880から製造された 最先端のガラスマイクロファイバー強化PTFE複合材料で 最高の性能を保証します
- 優れた介電性能: 10 GHz/23°C でのDK 2.2プロセスは,シームレスな接続性を保証する効率的な信号伝送を促進します.
- 最小の信号損失: 10 GHz/23°C で 0.0009 の消散因数で,最小の干渉と最適な信号完整性を経験します.
- 耐久性: 500°C (Td > 500°C) 以上の温度に耐えるため,このPCBは厳しい環境でも耐久性があります.
- 汎用的な操作範囲: -40°Cから+85°Cの間で完璧に動作するように設計され,さまざまな条件に適応できます.
2完璧な建築
- 堅牢な基礎: 2層の硬い設計により,構造の整合性が保たれ,最適な性能と寿命が保たれます
- 銅層厚さ: 銅層1層と銅層2層の両方で35μm厚さの厚さを享受し,効率的な電導性を可能にします.
3詳細な仕様:
- コンパクトサイズ:PCBの尺寸は41.56mm x 43.19mmで,容積は+/- 0.15mmで,コンパクトで信頼性の高いソリューションをアプリケーションに提供します.
- 精密な電気接続: 最低4/6ミリメートルで精密な追跡/空間要件を達成し,正確な信号ルーティングを保証します.
- 部品の適応性: 部品の選択に柔軟性を与え,最小穴の大きさは0.4mmの部品に対応します.
- 信頼性の高い経路接続: 強力な電気接続と効率的な信号路由のために79の経路を使用します.
- 優れたプラチング:プラチング経由の厚さ20μmは,優れた伝導性と耐久性を保証します.
- 最適な表面仕上げ: 浸し金表面仕上げの利点を楽しんで,最適な導電性と耐腐蝕性を提供します.
- 簡素化設計:上下にはシルクスクリーンがなく,機能性とシンプルさに重点を置いています
- 強化された保護: 上の面は緑色溶接マスクで,下の面は溶接マスクなしで,部品を外部要素から保護します.
- 厳格な品質保証:各PCBは出荷前に100%の電気テストを受け,信頼性と性能を保証します.
4PCB 統計:
- コンポーネントの多用性:PCBは最大51のコンポーネントを収納し,回路設計のニーズに十分な柔軟性を提供します.
- シームレスな統合: 部品の組み込みと効率的な組み立てのために,穴を通るパッドの63個と上面マウント技術 (SMT) のパッドの25個を含む88つのパッドの恩恵を受けます.
- 効率的な信号伝送: 3つのネットワークをサポートし,シグナルの流通をスムーズかつ信頼性があります.
5図面形式: 提供された図面は,標準的なPCB製造プロセスとシームレスな統合を保証するGerber RS-274-X形式と互換性があります.
6産業基準に準拠:このPCBは,厳格な品質と信頼性の基準を満たすIPCクラス-2に準拠しています.
7グローバル可用性: 当社のPCBは世界中で簡単に利用可能で,世界のあらゆる場所からお客様が当社の卓越した製品にアクセスできるようになります.
技術的な質問やさらなる支援については, sales10@bichengpcb.comでアイビーに連絡してください.私たちの専念のチームは,例外的なサポートを提供し,私たちの製品に最大限の満足を確保することにコミットしています.
| ダイレクトリコンスタント,ε プロセス | 2.20 2.20±0.02スペック |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| 変圧電圧定数,設計 | 2.2 | Z | N/A | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 25.5.5 |
|
| 熱系数 ε | -125 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 容積抵抗性 | 2 × 107 | Z | モームcm | C/96/35/90 について | ASTM D 257 | |
| 表面抵抗性 | 3 × 107 | Z | ほら | C/96/35/90 について | ASTM D 257 | |
| 特定熱量 | 0.96(0.23) | N/A | j/g/k (カロリー/g/c) |
N/A | 計算した | |
| 張力モジュール | 23°Cで試験する | 100°Cでの試験 | N/A | MPa (kpsi) | A について | ASTM D 638 |
| 1070 (((156) | 450 ((65) | X について | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| 極限 の ストレス | 29(4.2) | 20(2.9) | X について | |||
| 27(3.9) | 18(2.6) | Y | ||||
| 究極 の ストレス | 6 | 7.2 | X について | % | ||
| 4.9 | 5.8 | Y | ||||
| 圧縮モジュール | 710(103) | 500 (((73) | X について | MPa (kpsi) | A について | ASTM D 695 |
| 710(103) | 500 (((73) | Y | ||||
| 940(136) | 670 ((97) | Z | ||||
| 極限 の ストレス | 27(3.9) | 22(3.2) | X について | |||
| 29 (5.3) | 21(3.1) | Y | ||||
| 52 (7.5) | 43 (6.3) | Z | ||||
| 究極 の ストレス | 8.5 | 8.4 | X について | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 水分吸収 | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 熱伝導性 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| 熱膨張係数 | 31 48 237 |
X について Y Z |
ppm/°C | 0〜100°C | IPC-TM-650 2 試行錯誤した4.41 | |
| Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
| 密度 | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| 銅皮 | 31.2 ((5.5) | N/A | プレス (N/mm) | 1oz ((35mm) EDCフイル 溶接水面の後 |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | V-0 | N/A | N/A | N/A | UL 94 | |
| 鉛のないプロセス 互換性 | そうだ | N/A | N/A | N/A | N/A | |
RT高周波PCBの特性と用途の包括的な概要
印刷回路板 (PCB) に 用い られる この 先進 的 な 材料 の 特質 と 特性 に つい て 詳細 に 調べ て み ましょ う.この 材料 は 2.20 の 介電常数 を 表現 し て い ます (2.20±0 の 範囲 で).02) について消耗因子 (tan δ) は 0.0004 から 0 に及びます.0009電気エネルギーを熱として消耗する能力を示す.
熱系数 ε が -125 ppm/°C で,RT/デュロイド 5880 は,温度が -50°C から 150°C の範囲内で上昇するにつれて,介電常数の減少を経験する.また,高体積と表面抵抗性を示しています2 x 10^7モハムcmと 3 x 10^7モハムをそれぞれ測定し,効果的な隔熱を保証し,電荷の漏れを防止する.
RT/duroid 5880の特異熱度は0.96 j/g/k (0.23 cal/g/c) で,その温度を上昇させるのに必要な熱量を表している.機械的に,強張性および圧縮モジュールを有する.23°Cの拉伸電極は,X方向では1070 MPa (156 kpsi) で,Y方向では450 MPa (65 kpsi) である.圧縮モジュール値は,X方向とY方向で710 MPa (103 kpsi) とZ方向で940 MPa (136 kpsi) です.
極力ストレスの値はX方向とY方向で18〜29MPa (2.6〜4.2 kpsi) であり,極力ストレスは4.9%〜7.2%の範囲である.RT/デュロイド5880は,湿度吸収が0.02%湿った環境でも最小限の水吸収を保証します.
熱伝導力は80°Cで0.2W/m/kで,熱を効率的に伝導する.熱膨張係数は31ppm/°C (X),48ppm/°C (Y),温度は0〜100°Cの範囲内で 237ppm/°C (Z)温度変化によって膨張または収縮を示します.
他の注目すべき特性には,分解温度 (Td) 500°C,密度 2.2 gm/cm3,銅皮強度 31.2 pli (5.5 N/mm),およびUL 94 による炎症性評価 V-0 が含まれる.RT鉛のないプロセスにも対応する.
これらの仕様は,低損失,優れた電気隔熱,および機械的安定性が重要な要因である高周波PCBアプリケーションの理想的な選択をRT/duroid 5880にします.
