商品の詳細:
|
| ハイライト: | 50 Mil RF PCB ブログ,RF PCB 2層回路,ソルダーマスクPCB回路 |
||
|---|---|---|---|

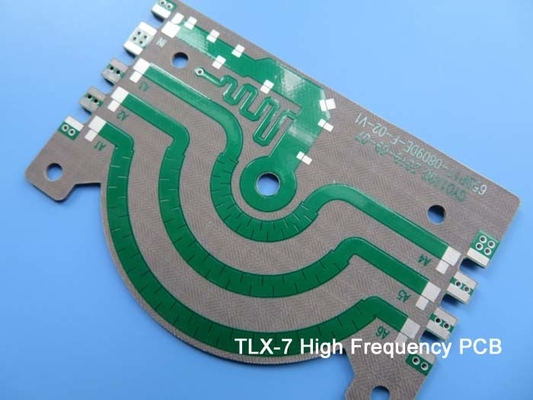

品質,信頼性,性能の 新しい基準を設定します.この2層の硬いPCBは 細心の注意を払って 設計されています素晴らしい特徴と仕様を詳しく見ていきましょう
使用されたPCB材料は,PTFE複合材を浸透した頑丈なガラス繊維のタコニックTLX-7です.この組み合わせは優れた耐久性と優れた電気性能を保証します.処理DKが2である.6 10 GHz/23°Cで,このPCBは,高い周波数でも最小限の損失で信頼性の高い信号伝送を保証します.異なる環境条件に耐久性があります.
このPCBのスタックアップは機能性を向上させるために最適化されている.それぞれ厚さ35μmの2つの銅層で構成されている.TLX-7から製造された基板は,実質的な1.厚さ 270mm (50mil)精密な構造により,これらの層と基板は調和して優れた性能を提供します.
尺寸に関しては,PCBは195.49mm x 98.46mm (1PCS, +/- 0.15mm) を測定し,さまざまなシステムへの統合に適したサイズを提供しています. デザインは複雑な回路レイアウトを可能にします.最低の痕跡/空間需要が4/4ミリである. 最小の穴の大きさは0.50mmで,部品の精密な組み立てを保証します. 完成板の厚さは1.4mmで,信頼性の高い動作に必要な強さを提供します.
このPCBは,1オンス (1.4ミリ) の外層の銅重量で,回路全体に最適な電導性を確保しています.効率的な信号転送が保証されます浸し金表面仕上げは,PCBの美学を向上させるだけでなく,優れた耐腐蝕性と溶接性を提供します.効果的な隔熱と保護を提供します.
配送前に各PCBは 信頼性と性能を保証するために 厳格な100%の電気テストを受けますこの徹底した品質管理プロセスにより,最高品質のボードだけが顧客に届くことを保証します.
このPCBは145のコンポーネントと合計205のパッドを備えて 複雑な回路設計に対応し 幅広い接続オプションを提供していますボード全体で効率的な信号路由を可能にしますIPC-Class-2 規格に準拠し,このPCBは業界が設定した厳格な品質要件を満たしています.
新しいPCBは 世界中に利用可能で 優れた性能で 電子設計を 強化する準備ができていますアイビーに電話してください..com. 私たちのトップクラスのPCBソリューションで可能性を体験してください.
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| TLF-35-xxxx-A | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
TLX-7:PCB設計における高性能の可能性を解放する
紹介
高性能PCB材料のTLXシリーズの一員であるTLX-7は,例外的な電気性能,信頼性,熱安定性を求めるエンジニアとデザイナーにとってゲームチェンジャーです.この 記事TLX-7の重要な特徴と応用を調査し,その優れた能力と様々な産業におけるPCBプロジェクトにもたらす利点を強調します
TLX-7の力を明らかにする
TLX-7は 2 の電解定数で 印象的だ60高周波および高速デジタルアプリケーションの要求を満たすために特別に設計されています. この先端材料は優れた信号完整性,低挿入損失,優れた寸法安定性自動車,航空宇宙,電信,コンピュータなどの産業にとって理想的な選択です.
特殊な電気性能
TLX-7の特異的な電気特性により 普通のPCB材料とは 異なっています効率的な信号伝送を可能にし,信号歪みを最小限に抑えるシステム性能を向上させる.材料の高ガラス移行温度と低水分吸収は,困難な作業環境でも一貫した電気特性を提供します.
熱安定性と信頼性
TLX-7 の主要な利点は,その卓越した熱安定性です. -40°Cから+85°Cの広い作業温度範囲で,この材料は極端な条件でも耐久性があります.要求の高い用途に適している低熱膨張系数 (CTE) は,最小限の次元変化を保証し,溶接接器の joint の失敗のリスクを軽減し,長期的信頼性を保証します.
様々な産業における応用
TLX-7は高性能PCB材料で,様々な産業で広く応用されています.TLX-7は,無線通信と信号受信に不可欠な効率的で信頼性の高いアンテナシステムの設計と開発を可能にしますさらにTLX-7は,信号配送と電源管理において重要な役割を果たすカップラー,スプリッター,コンビネーターの製造に適しています.TLX-7 は 増幅 器 の 優れた 基板 と し て 機能 するさらに,TLX-7の例外的な電気特性により,レジスタや電磁気抵抗などの受動部品にとって理想的な選択になります.コンデンサー電子回路の全体的な機能性と信頼性に貢献する.
結論
TLX-7は,TLXシリーズの高性能PCB材料で,エンジニアとデザイナーがPCB設計で例外的な電気性能,信頼性,熱安定性を達成することができます.驚くべき性質を持つTLX-7は,産業が高周波および高速デジタルアプリケーションに 取り組む方法に革命をもたらしています.最先端技術の開発を可能にし,イノベーションの限界を押し上げる.
