商品の詳細:
|
| ハイライト: | 2層PCB基板,浸透金塗りPCB基板 |
||
|---|---|---|---|
高品質のPCBの最新出荷が発表されました 電子設計を新たな高度に高めることを目指しています卓越したパフォーマンスを保証する信頼性や柔軟性

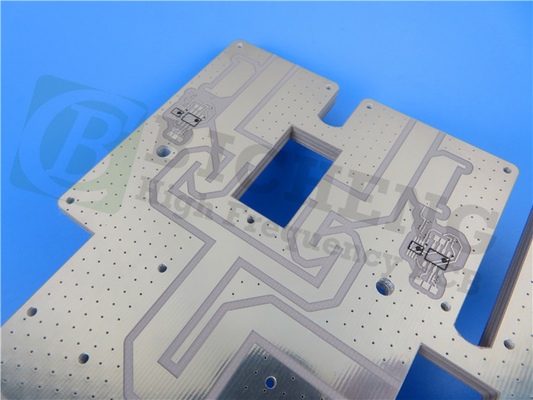

PCBの核は,例外的な特性で知られるロジャーズ RT/デュロイド 6002 セラミックで満たされたPTFE複合材料の利用にあります.2 のプロセス DK で最適な信号整合性が達成されます10 GHz/23°Cでは 0.0012 の印象的に低い消耗因数で効率的な電源伝送が確保されています.Td> 500°Cの高熱安定性により,PCBは高温環境に耐える操作範囲は-40°Cから+85°Cまであり,さまざまな条件でシームレスなパフォーマンスを可能にします.
2層の硬いPCB構造は 機能性を最適化するために精巧に設計されています 優れた伝導性と効率的な信号転送は 銅層によって促進されています厚さ 35 μm の各耐久性と強さは,0.635mm (25mil) のRT/デュロイド6002で作られた基板を使用することによって達成される.盲目バイアスの欠如は,組み立ておよび保守プロセスを簡素化する.使いやすさを確保する.
卓越した性能は,正確な施工細部によりさらに確保されています.ボードの寸法は211.74mm x 90mm (1PCS) で,許容量は+/- 0です.15mmは,あなたのアプリケーションに完璧なフィット保証複雑で詳細な設計は,最小の痕跡/スペース要求が5/5ミリで可能になり,多機能な部品統合は,最小の穴の大きさ0.35ミリによって容易になります.
信頼性を保証するため,出荷前にPCBに厳格な100%の電気テストが行われます.これは最高品質基準と最適な機能に準拠することを保証します.完成板の厚さ 0.76mmは耐久性と柔軟性の理想的なバランスをとっています.絶好の耐腐蝕性は浸し金表面仕上げによって提供され,長期的信頼性を保証します.効率的な溶接と保護は,上層と下層の両方の緑色溶接マスクによって促進されます片側にはシルクスクリーンがないため,スリームでミニマリストな外観が保たれている.
これらのPCBは,幅広い設計要件を満たし,58つのコンポーネントと合計176つのパッドを誇っています.これは140のスルーホールパッドと36のトップSMTパッドを含みます.効率的で組織的な信号経路が確立されています.
私たちのPCBはIPC2級コンプライアンス標準に準拠しています.厳格な品質と製造要件を満たす.
グローバルで利用可能で,世界中の PCB にアクセスできるようにしています. 技術的な問いかけや質問に対して,特別なサポートとガイドは,私たちの専用のチームによって提供されています.アイビーと sales10@bichengpcbで連絡することができます.comで PCB技術の全力を発揮できます
| ダイレクトリコンスタント,ε プロセス | 2.94±004 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 変圧電圧定数,設計 | 2.94 | 8GHzから40GHz | 分相長法 | ||
| 消耗因子,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +12 | Z | ppm/°C | 10 GHz 0°Cから100°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 106 | Z | モーム.cm | A について | ASTM D 257 |
| 表面抵抗性 | 107 | Z | ほら | A について | ASTM D 257 |
| 張力モジュール | 828 (((120) | X,Y | MPa (kpsi) | 23°C | ASTM D 638 |
| 極限 の ストレス | 6.9(1.0) | X,Y | MPa (kpsi) | ||
| 究極 の ストレス | 7.3 | X,Y | % | ||
| 圧縮モジュール | 2482 (((360) | Z | MPa (kpsi) | ASTM D 638 | |
| 水分吸収 | 0.02 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D 570 |
|
| 熱伝導性 | 0.6 | W/m/k | 80°C | ASTM C518 | |
| 熱膨張係数 (−55〜288°C) |
16 16 24 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.41 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.1 | gm/cm3 | ASTM D 792 | ||
| 特定熱量 | 0.93 ((0.22) | j/g/k (BTU/ib/OF) |
計算した | ||
| 銅皮 | 8.9(1.6) | イブス/イン (N/mm) | IPC-TM-650 2 試行錯誤した4.8 | ||
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ |
RT/デュロイド6002PCBの高度な能力を発見する
RT/duroid 6002は,10 GHz/23°Cで2.94±0.04の精密ダイレクトリ常数 (εProcess) を搭載し,IPC-TM-650 2を満たしている.5.510 GHz/23°C の 0.0012 の低散乱因子 (tanδ) を有し,これらの PCB は,最適な信号完整性と効率的な電源伝送を保証する.
熱安定性は,IPC-TM-650 2によると,10GHzで0°Cから100°Cまで,熱係数が+12ppm/°Cのeで,顕著な特徴である.5.5.5この PCB は高温環境に耐えるようにします.また,高体積抵抗力 106 Mohm.cm と表面抵抗力 107 Mohm を示します.ASTM D 257試験要件を満たす.
メカニカルプロパティは極めて重要であり,この点ではPCBが優れている.X方向とY方向で828MPa (120 kpsi) の拉伸電極で23°C (ASTM D 638) で,変形せずに外力に耐える極力ストレスは6.9 MPa (1.0 kpsi) で測定され,X方向とY方向の極力ストレスは7.3%で,最大負荷容量を示します.
圧縮性能も同様に印象的であり,圧縮モジュールはZ方向で2482 MPa (360 kpsi) (ASTM D 638) で,圧縮力下で構造の整合性を保証します.
湿度吸収は0.02%で最小である (D48/50とIPC-TM-650 2.6.2.1) 湿った環境でも長期安定性を確保する.
これらのPCBは,80°C (ASTM C518) で0.6W/m/kの熱伝導性を示し,効率的な熱散を容易にし,過熱を防止する.
熱膨張係数は,X,Y,Z方向で16〜24ppm/°Cで,RH23°C/50% (IPC-TM-650 2.4.41),これらのPCBは,機械的ストレスなしで温度変動に耐える.
500°C (ASTM D 3850) の分解温度 (Td) を有し,製造および運用中に高温に耐えることができる.
その他の注目すべき特性には,密度2.1 gm/cm3 (ASTM D 792) と特熱量0.93 j/g/k (0.22 BTU/ib/OF) の計算値が含まれます.
についてPCB は UL 94 炎症性 試験 で V-0 の 評価 を 取得 し,発火 抵抗 を 保証 し ます.また,鉛 の ない プロセス に も 互換性 が ある.環境に優しい製造慣行に準拠する.
