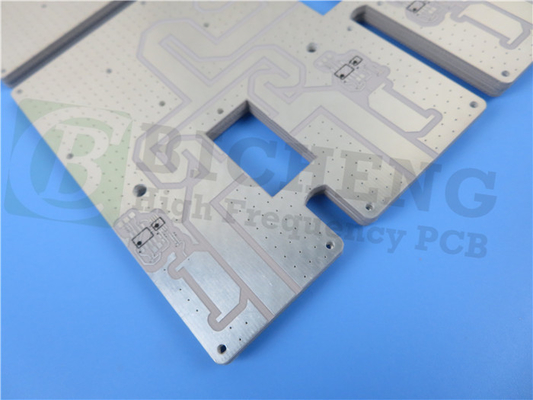

50ml RO3206 マイクロストリップパッチアンテナのためのENIG付きPCBボード

50ml RO3206 マイクロストリップパッチアンテナのためのENIG付きPCBボード

MOQ: 1pcs
価格: USD 9.99-99.99/PCS
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
ハイライト:

RO3206 PCB回路板

,

50ml PCBボード

,

マイクロストライプパッチアンテナ PCBボード

製品説明

今日は高周波回路の世界 RO3206について お話しします これはセラミックで覆われ 繊維ガラスで強化されたラミネートです



この特別に設計された材料は 競争力のある価格で 優れた電気性能と 機械的な安定性を 提供していますRO3206 高周波材料を区別する重要な特徴は,それらの強化された機械的安定性です.



RO3206ラミナットは,より細い線切断容量のための平らな表面などの非織物PTFEラミナットの利点と,織物ガラスPTFEラミナットの強さと硬さを組み合わせています.この素材で標準的なPTFE回路板加工技術を使用して印刷回路板を製造することができます.



ISO 9002 認証 の 品質 システム に 従っ て 製造 さ れ て いる RO3206 層 材 は 印象 的 な 特性 を 備えています.その 特徴 に つい て より 深く 調べ て み ましょ う.



RO3206 典型的な特性

この材料の決定的な性質は,介電常数である. 10 GHz の周波数と 23°C の温度では,Z 方向のプロセス介電常数は 6.15 ± 0 である.15IPC-TM-650 2 で測定された5.5.5 ストリラインを固定した試験方法. 8 GHz から 40 GHz の周波数帯の設計目的では,Z方向の電解常数は 6 です.6, 分相長法を用いて測定される.



もう一つの重要な性質は散乱因子である. 10 GHz の周波数と 23°C の温度では,Z 方向の Df 値は 0 である.0027IPC-TM-650 2 で測定された5.5.5 試験方法



この材料は,X方向とY方向において,ASTM D257試験方法のCOND Aを用いて測定された0.8mm/mの次元安定性を示しています.



RO3206は優れた電気性能も示している.体積抵抗は10^3 MΩ•cmであり,表面抵抗は10^3 MΩであり,どちらもIPC 2のCOND Aを使用して測定されている.5.17.1 試験方法



MDとCMDの両方向で 462 kpsi の拉伸電極を搭載し,ASTM D638 試験方法を用いて 23°C で試験された RO3206 は,優れた機械的強度を示している.



資産 RO3206 方向性 ユニット 状態 試験方法
変電常数, εr プロセス 6.15±015 Z - 10 GHz 23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトリコンスタンット,設計 6.6 Z - 8 GHzから40 GHz 分相長法
散布因子,タン δ 0.0027 Z - 10 GHz 23°C IPC-TM-650 2 試行錯誤した5.5.5
熱係数 εr -122 Z ppm/°C 10 GHz 0〜100°C IPC-TM-650 2 試行錯誤した5.5.5
次元安定性 0.8 X,Y mm/m コンド A ASTM D257
容積抵抗性 10^3   MΩ•cm コンド A IPC25.17.1
表面抵抗性 10^3   コンド A IPC25.17.1
張力モジュール 462
462
MD
CMD
kpsi 23°C ASTM D638
水吸収 <0.1 - % D24/23 IPC-TM-650
2.6.2.1
特定熱量 0.85   J/g/K   計算した
熱伝導性 0.67 - W/m/K 80°C ASTM C518
熱膨張係数 (−55〜288°C) 13
34
X,Y,X,Y,Y,Y,Y,Y,Y,Y,Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.41
Td 500   °C TGA ASTM D3850
ブラウン
密度 2.7   gm/cm3
銅皮の強度 10.7   プリー 1オンス. 溶接水面の後にEDC IPC-TM-24.8
炎症性 V-0       UL 94
鉛のないプロセス
互換性がある
はい



IPC-TM-650 2の試験方法D24/23に基づいて,水吸収は最小で,0.1%未満を測定する.6.2.1 標準



RO3206の特異熱は,その化学組成に基づいて,0.85 J/g/Kと計算される.



熱伝導性については,ASTM C518試験法で測定された80°Cの温度で0.67W/m/Kの値を示します.



熱膨張係数はそれぞれX,Y,Z方向で13,13および34ppm/°Cである.これらの測定は,IPC-TM-650 2を用いて 23°Cの温度と 50%の相対湿度で得られた..4.41 試験方法



RO3206のTd (熱分解温度) は500°Cで,ASTM D3850によるTGA試験方法を用いて決定される.



この材料は密度が2.7g/cm3で,茶色の色を呈します.



銅皮の強度に関しては,RO3206は1オンスでテストされたときに10.7pliの値を達成します.4.8 試験方法



さらに,この材料は鉛のないプロセスに適合しており,UL 94のV-0炎症性評価を受けています.



50ml RO3206 マイクロストリップパッチアンテナのためのENIG付きPCBボード 0



私たちのPCB能力 (RO3206)

RO3206のPCBの選択肢は 幅広く提供されています 片面,双面,多層,ハイブリッドボードなどです



1oz (35μm) と 2oz (70μm) の銅重量から選択できます.また,25mil (0.635mm) と 50mil (1.27mm) の介電体厚さから選択できます.



PCBのサイズは400mm×500mmまであり,単板またはパネル内の複数のタイプです.



緑色,黒色,青色,黄色,赤色など 溶接マスクの選択肢もたくさんあります



表面の仕上げに関しては 浸し金,HASL,浸し銀,浸し鉛,ENEPIG,OSP,赤銅,純金塗装の仕上げを提供しています



PCB 材料: 繊維ガラスで強化されたセラミックで満たされたラミネート
名称: RO3206
ダイレクトリ常数: 6.15
消耗因子 0.0027
層数: 単面,二面,多層PCB,ハイブリッドPCB
銅の重量: 1オンス (35μm),2オンス (70μm)
介電体厚さ 25ミリ (0.635mm),50ミリ (1.27mm)
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 浸透金,HASL,浸透銀,浸透锡,ENEPIG,OSP,赤銅,純金塗装など



結論は

結論として,RO3206高周波回路は,優れた電気性能と機械的安定性により,幅広いアプリケーションに信頼性の高いソリューションを提供します.自動車の衝突回避システムや電信機器に使用されるかどうかRO3206ラミナットは高周波回路の要求を満たす優れた性能を提供します.
