多層硬柔性PCB 1mm マット 黒 溶接マスク 浸し金

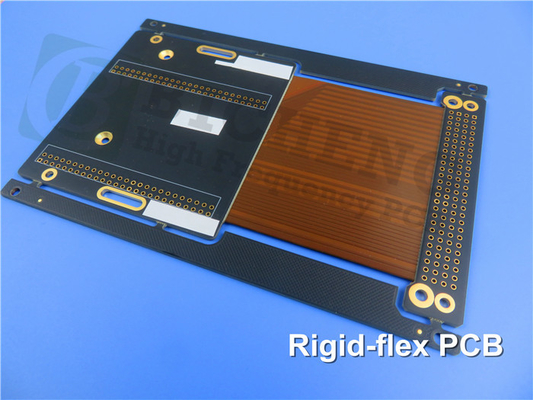

Multilayer Rigid-flex PCB 1mm Matt Black Soldermask with Immersion gold
Multilayer Rigid-flex PCB 1mm Matt Black Soldermask with Immersion gold

大画像 :  多層硬柔性PCB 1mm マット 黒 溶接マスク 浸し金

商品の詳細:
起源の場所: 中国
ブランド名: Bicheng
証明: UL, ISO9001, IATF16949
お支払配送条件:
最小注文数量: 1pcs
価格: USD9.99-99.99/PCS
パッケージの詳細: 掃除袋+カートン
受渡し時間: 8~9 営業日
支払条件: T/T
供給の能力: 5000PCS / 月
詳細製品概要
材料: S1000-2M (FR-4),R-F777 (ポリアミド) PCBのサイズ: 112mm x 54mm = 1PCS, +/- 0.15mm
銅の重量: 内層18mm 外層35mm 表面塗装: 浸水金
層数: 6層 PCB 厚さ: 1つのmm
ハイライト:

1mm リジッド・フレックス PCB

,

多層硬柔性PCB

,

浸透金 硬柔性PCB

S1000-2M (FR-4) のRigid-Flex PCBでPCB技術の最新のイノベーションを体験してくださいこの 最先端 の 回路 板 は,硬い 板 の 耐久 性 と 安定性 と 柔軟 な 回路 の 柔軟性 を 組み合わせ て い ますデザインの可能性と性能を向上させる.S1000-2M (FR-4) の特徴とメリットについて詳しく見ていきましょう.



柔軟な回路を再定義:



優れた製造プロセス:

このS1000-2M (FR-4) Rigid-Flex PCBは 最先端の製造プロセスを用いて精巧に製造されています最適な性能と信頼性を確保する.


柔軟な回路は,ポリアミドなどの柔軟な基板を使用して製造され,優れた柔軟性と耐久性を保証します.
高品質のFR-4材料で作られた硬い板は 構造的な支えを提供し 電子部品を精度に収納します



連続接続:

柔軟な回路の部分は,硬いボードにシームレスに結合し,シームレスな相互接続と電気信号の効率的な送信を可能にします.


硬い部分に組み込まれており,プラテッド通りの穴は,信頼性の高い電気接続を促進し,最適な性能と信号の整合性を保証します.



多層硬柔性PCB 1mm マット 黒 溶接マスク 浸し金 0



注目すべき 特徴:

S1000-2M (FR-4) 硬板の特徴:

鉛のないFR-4ラミネートは 環境規制の遵守を保証します
180°C (DSC) のTgで,PCBは熱耐性を著しく示し,要求の高い用途に適しています.
低Z軸 CTE (熱膨張係数) はボードのストレスを最小限に抑え,長期間の信頼性を向上させます.
優れた透孔信頼性とCAF (伝導性アノード繊維) 防止性能が安定して堅牢な動作を保証します.
低水吸収と優れた機械処理能力は,PCBの耐久性と製造の容易さに貢献します.



R-F777 (ポリアミド) フレックス回路の特徴:

柔軟な回路の部分は,優れた特性で知られる高品質のR-F777 (ポリアミド) 材料で構成されています.
25μmから75μmのポリマイム厚さのオプションは,多様な設計要件に対応します.
ED銅とRA銅の銅型は,12μmから35μmまでの厚さで利用可能で,さまざまな用途に柔軟性があります.
18.5-19.7 ppm/K の熱膨張係数 (CTE) は,温度変動に際して次元安定性を保証する.
350°Cの高Tg値と280-350°Cの溶接抵抗により,フレックス回路は極端な動作条件でも信頼性があります.
UL 94V-0 炎症性評価は安全性と業界基準の遵守を保証します



優れたスタックアップと建設:

6層のリジッド・フレックスPCB

S1000-2M (FR-4) Rigid-Flex PCBは,硬層と柔らかい層を組み合わせた洗練された6層のスタックアップを備えています.
適切な厚さを持つ銅層は,最適な伝導性と信号の整合性を保証します.
4層の折りたたみ部分の空気隙は構造の安定性を維持しながら柔軟性を提供します.
スタックアップ設計は高性能アプリケーションの要件を満たすために最適化されています.



多層硬柔性PCB 1mm マット 黒 溶接マスク 浸し金 1



精密な建設詳細:

112mm × 54mm のボードの寸法は,様々なプロジェクトにコンパクトで多用的なソリューションを提供します.
5/5ミリメートルの最小トラス/スペースは複雑な回路と正確な信号ルーティングを可能にします
穴の最小サイズは0.50mmで,部品のシームレスな統合が可能になります.
完成板の厚さは1.0mm (折りたたみ部品の厚さは0.22mm) で,耐久性とスペースの制約との間に完璧なバランスをとります.
浸し金表面の仕上げは,優れた溶接性と耐腐蝕性を保証します.
白色の上部シルクスクリーンにより 部品の識別が容易になり 組み立てと検査が容易になります
マット黒の上と下の溶接マスクは 効果的な保護と隔熱を提供します
各PCBは出荷前に100%の電気テストを受け,製品の品質と信頼性を保証します.



妥協のない品質とグローバル利用可能性

IPC-Class-2規格の遵守は,製造の卓越性と信頼性を保証します.
S1000-2M (FR-4) 硬式柔軟PCBは 世界中で利用可能で,世界中の顧客がアクセスできるようにしています.
コンピュータや通信から自動車の電子機器まで 私たちのPCBは様々な用途に適しています



S1000-2M (FR-4) の柔軟な回路の可能性を 解放します 特殊な機能,信頼性の高いパフォーマンスプロジェクトを成功の新たな高みに.
