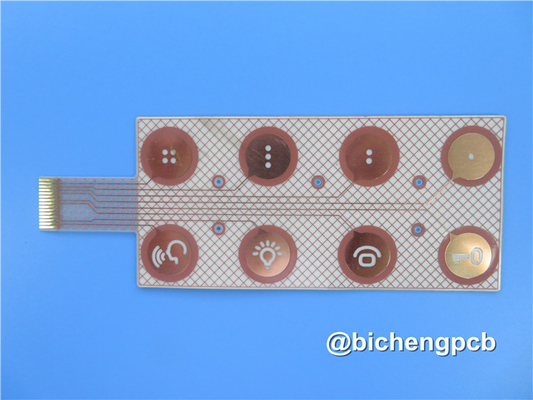

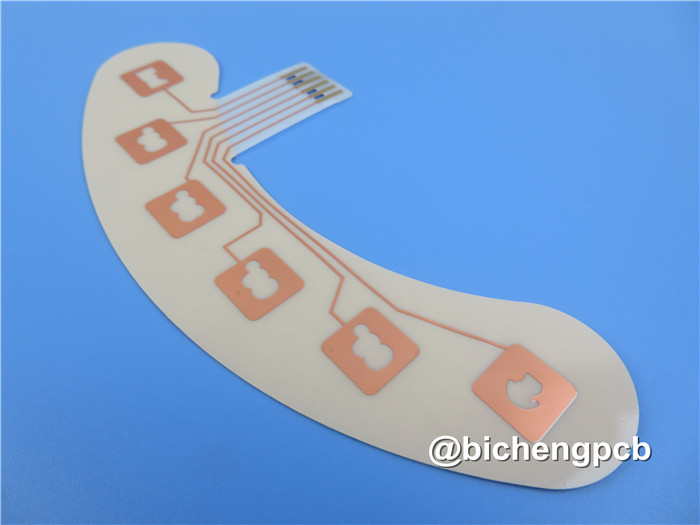

粘着剤のないポリマイド 柔らかいPCB 0.13mm 黄色いカバー

粘着剤のないポリマイド 柔らかいPCB 0.13mm 黄色いカバー

MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
ポリマイドコア SF201-0.025 mm
PCBのサイズ:
200mm x 150mm=15PCS, +/- 0.15mm
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
浸水金
層数:
片側
PCB 厚さ:
0.13mm
ハイライト:

粘着剤のないポリアミド柔軟PCB

,

0.13mm 柔軟なPCB

,

黄色いカバーレイ 柔軟なPCB

製品説明

SF201 - シングルサイドアデシブレス 柔軟な銅層ラミネートに 構築された新しいPCBを紹介します卓越した性能と耐久性を保証する10GHz/23°Cで3.51の介電常数 (Dk) と同じ周波数と温度で0.0059の消耗因子を持つ.このPCBは信頼性の高い信号伝達と最小限の信号損失を保証します.



主要 な 利点:

優れた溶接信頼性,次元安定性,化学抵抗性
優れた柔軟性と電気特性
ハロゲンフリーで EU RoHS指令に準拠しています
RA銅製フィルムとリバーストリートされたフィルムのオプション
各種銅重量オプション: 12μm,18μm,35,70μm
ポリミド厚さのオプションは12.5μm,20μm,25μm
EUのRoHS指令に適合し,Pb,Hg,Cd,Cr6+,PBB,PBDEなどを含まない.



FPCスタックアップ:
SF201は,次のスタックアップを持つ単層柔軟PCBです.

銅層: 35 μm
ポリマイドコアSF201:0.025mm

FPC 施工詳細:

板の寸法: 200mm x 150mm (15PCS),許容量は +/- 0.15mm.
最小の痕跡/スペース: 4/4ミリ
最小穴の大きさは0.3mm
盲目視線がない
完成板 厚さ:0.13mm
完成した銅重量:外層では1オンス (1.4ミリ).
表面塗装: 浸水金
トップ シルクスクリーン 白
下のシルクスクリーン: 無
トップ・ソルダー・マスク イエロー・カバーレイ
下の溶接マスク 黄色いカバーレイ
100%電気テスト:各PCBは出荷前に包括的な電気テストを受けます.



粘着剤のないポリマイド 柔らかいPCB 0.13mm 黄色いカバー 0



この柔軟なPCBは17つのコンポーネントで構成され,合計23つのパッドを有する.この構造には単層の柔軟なPCBであるため,透孔パッドはありません.PCBの上側には23の表面マウント技術 (SMT) のパッドがあります設計ではバイアスが存在しない.PCBには1つのネットがあり,単一の電気接続または信号経路を示している.この統計は,SF201柔軟PCBの主要な特徴とレイアウトを簡潔に説明します..



アートワークと基準:
この柔軟なPCBは Gerber RS-274-X アートワークファイルを受け入れ,IPC-Class-2 規格に準拠し,高品質の製造とパフォーマンスを保証します.グローバルに顧客へのアクセシビリティを提供.



典型的な用途:

SF201は,以下を含む幅広い用途に適しています.

コンピュータ
携帯電話
デジタルカメラ
ビデオレコーダー
フラットパネルディスプレイ
装置と楽器
自動車用電子機器



この柔軟なPCBの信頼性と柔軟性を体験してください. 消費者電子機器や自動車アプリケーションのための柔軟なPCBが必要かどうか,SF201は優れたパフォーマンスを発揮し,厳格な品質基準を満たしています.
