| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS / 月 |
F4BM265のPCBを紹介します ワングリングが開発した 高性能PCBですポリテトラフッロエチレン (PTFE) 樹脂特殊な電気性能と安定性を向上させるため,このラミナートはF4B265と比較して性能が向上し,低電圧損失を提供します.断熱抵抗が増加する安定性も向上し,様々な用途で類似した外国製品に有効な代替品となっています.
特徴:
- 印象的な電気性能:F4BM265は,10GHzで2.65の介電常数 (Dk) を含め,優れた信号伝送を保証する優れた電気特性を示しています.消耗因子 010GHzで信号損失を最小限に抑え 全体的なパフォーマンスを向上させます
- 強化された次元安定性:F4BM265は,PTFEとガラス繊維布の比率を調整することによって,介電常数の正確な制御を達成し,例外的な次元安定性をもたらします.熱膨張が低い温度変動が改善され,電解質損失がわずかに増加し,厳しい環境でも信頼性の高い動作を保証します.
- 最適熱管理: F4BM265は,低温帯域で14ppm/°C (x軸),17ppm/°C (y軸),142ppm/°C (z軸) の低温膨張系数 (CTE) を有しています.これは安定性と信頼性を保証します極端な温度でも
- 優良な耐湿性:F4BM265は,0.08%未満の水分吸収率で,高耐湿性を示し,PCBの性能と長寿を保証します.
- 信頼性の高い安全性: F4BM265は UL-94 V0 燃焼性の基準を満たし,厳格な安全基準を満たしています.
| 製品の技術パラメータ | 製品モデルとデータシート | |||||||||||
| 製品の特徴 | 試験条件 | ユニット | F4BM217 | F4BM220 | F4BM233 | F4BM245 | F4BM255 | F4BM265 | F4BM275 | F4BM294 | F4BM300 | |
| ダイレクトリ常数 (典型) | 10GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
| 変電圧の常容量 | / | / | ±004 | ±004 | ±004 | ±005 | ±005 | ±005 | ±005 | ±006 | ±006 | |
| 損失タンゲント (典型) | 10GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
| 20GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
| 変電式恒温系数 | -55°C〜150°C | PPM/°C | -150ドル | -142 だった | -130 | -120 | -110 | -100ドル | -92歳 | -85歳 | -80歳 | |
| 皮の強さ | 1 OZ F4BM | N/mm | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | ||
| 容積抵抗性 | 標準条件 | MΩ.cm | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | |
| 表面抵抗性 | 標準条件 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| 電気強度 (Z方向) | 5KW,500V/s | KV/mm | >23 | >23 | >23 | >25 | >25 | >25 | >28 | >30 | >30 | |
| 断定電圧 (XY方向) | 5KW,500V/s | KV | >30 | >30 | >32 | >32 | >34 | >34 | >35 | >36 | >36 | |
| 熱膨張係数 | XY方向 | -55°C~288°C | ppm/oC | 2,534 | 2,534 | 2,230 | 2,025 | 1,621 | 1,417 | 1,416 | 1,215 | 1,215 |
| Z方向 | -55°C~288°C | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
| 熱ストレス | 260°C 10秒,3回 | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | ||
| 水吸収 | 20±2°C 24時間 | % | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | |
| 密度 | 室温 | g/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
| 長期使用温度 | 高低温室 | °C | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | |
| 熱伝導性 | Z方向 | W/(M.K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
| PIM | F4BME にのみ適用される | dBc | ≤159 | ≤159 | ≤159 | ≤159 | ≤159 | ≤159 | ≤159 | ≤159 | ≤159 | |
| 炎症性 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
| 材料の組成 | / | / | PTFE,ガラスの繊維布 F4BMはED銅製フィルム,F4BMEはリバーストリートメント (RTF) の銅製フィルムと組み合わせた. |
|||||||||
PCBの構造と仕様:

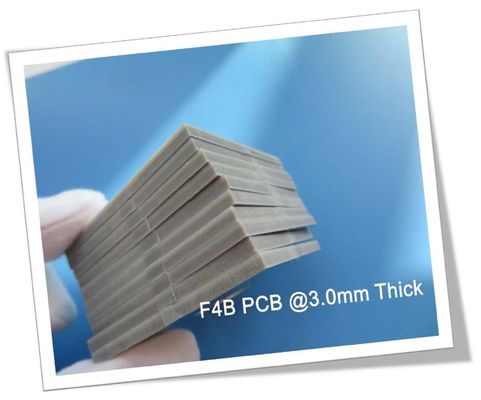

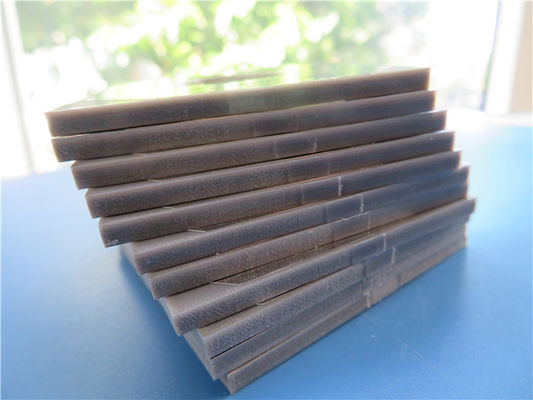

2層硬いPCBとして使用され,コア厚さは3.00mm (118mil) である.両層の銅ホイルの厚さは70μmで,最適な導電性を保証する.完成板の寸法は正確に 45 に維持されます..33mm x 50.2mm,容積は+/- 0.15mm.細い痕跡幅と距離を支えるため,PCBには最低5/5mの要求があります.0.5mmの穴を容量できます.
完成板の厚さは3.1mmで,堅牢性と耐久性を保証する.外層は1oz (1.4mls) の銅重量を有する. 塗装厚さは20μmである.信頼性の高い相互接続を確保する. 表面の仕上げは鉛のないHASLで,上部の溶接マスクは組み立て中によりよい可視性のために黒色です.出荷前に,各PCBは100%の電気テストを受けます.最適な機能性を保証する.
応用:
F4BM265 PCBは,以下を含む様々な用途で広く使用されています.
- マイクロ波,RF,レーダーシステム
- 段階シフト
- 電源分割機,コップラー,コムバイナー
- フィードネットワーク
- 段階感知アンテナと段階配列アンテナ
- 衛星通信
- 基地局アンテナ
| PCB 材料: | PTFEガラス繊維布の銅製ラミネート | ||
| 指定 (F4BM) | F4BM | DK (10GHz) | DF (10 GHz) |
| F4BM217 | 2.17±004 | 0.0010 | |
| F4BM220 | 2.20±004 | 0.0010 | |
| F4BM233 | 2.33±004 | 0.0011 | |
| F4BM245 | 2.45±005 | 0.0012 | |
| F4BM255 | 2.55±005 | 0.0013 | |
| F4BM265 | 2.65±005 | 0.0013 | |
| F4BM275 | 2.75±005 | 0.0015 | |
| F4BM294 | 2.94±006 | 0.0016 | |
| F4BM300 | 3.00±006 | 0.0017 | |
| 層数: | 単面 PCB,双面 PCB,多層 PCB,ハイブリッド PCB | ||
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 介電体厚さ (または総厚さ) | 0.127mm (介電性), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB サイズ: | ≤400mm × 500mm | ||
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など | ||
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金,ENEPIGなど | ||
品質と利用可能性
このPCBは,信頼性と一貫した性能を保証するIPCクラス2品質基準に準拠しています.プロジェクトに最高のPCBソリューションを求める設計者や製造者に簡単にアクセスできるようにする.
F4BM265の潜在能力を解き放ち 高周波アプリケーションで 卓越した性能,安定性,信頼性を体験してくださいワングリングのF4BM265を選んで デザインを新たな高度に高めましょう.
|
|
