| 材料: | RO4725JXR | PCBのサイズ: | 42.13mm x 112.96mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 銅の重量: | 1オンス (1.4ミリ) | 表面塗装: | 浸水金 |
| 層数: | 2層 | PCB 厚さ: | 0.8mm |
| ハイライト: | ロジャース RO4725JXR PCB,安価な価格 アンテナグレード PCB,ロジャース RO4725JXR アンテナ級PCB |
||
紹介

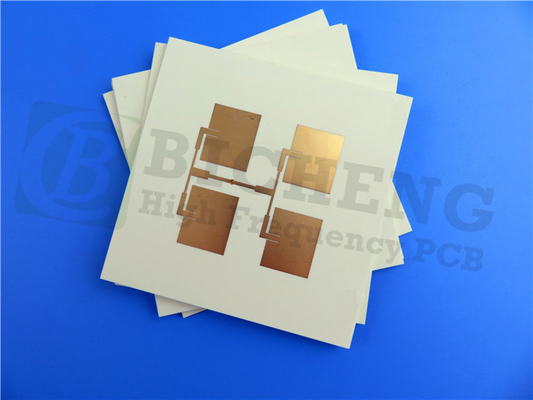

高性能で費用対効果の高いアンテナソリューションの需要は かつてないほど高くなっています先進的な回路材料の有名なリーダーこの2層の硬い回路板は,同社の革新的なRO4725JXR炭化水素/陶器/織物ガラスラミネート材料を活用しています.従来のPTFE製ラミネートに安価で信頼性の高い代替品を提供.
特徴 と 益
RO4725JXR PCBは,アンテナおよびRFアプリケーションの優れた選択となる印象的な機能の範囲を誇っています. 10 GHz で 2.55 ± 0.05 の介電常数 (Dk) を備えています.この材料は例外的な電気性能を持っています10 GHz で 0.0026 と 2.5 GHz で 0.0022 の低消耗因数 (Df) を有する.この低損失と安定したDkの組み合わせは,アンテナ設計者が信号劣化を最小限に抑えながら実質的な増幅値を達成できることを保証します.
RO4725JXRの主要な利点の一つは, +34 ppm/°Cで評価された,絶好の熱系数である.この顕著な安定性により,幅広い環境条件で一貫した回路性能が保証されますさらに,材料のCTEはX,Y,Z軸が13で銅と密接に一致しています.9, 19 と 25.6 ppm/°C に対応し,デラミネーションのリスクおよび他の信頼性の問題を最小限に抑える.
RO4725JXRPCBは 印象的な電気性や熱性だけでなく 高Tg値も 280°C以上で標準FR-4と鉛のない組立プロセスと互換性これは,既存の製造ワークフローにシームレスな統合を可能にし,専門的な処理と処理の必要性を軽減します.
特にRO4725JXRPCBは, -160 dBc (43 dBm 1,900 MHz信号) 以上の値で優れた受動性インターモダレーション (PIM) 性能を示した.この低PIM特性は,携帯電話基地局アンテナや他の高性能RFシステムにとって極めて重要です安全な信号の整合性が 極めて重要です
| 資産 | RO4725JXR | 方向性 | 単位 | 条件 | 試験方法 |
| 変電常数, εr プロセス | 2.55 ± 005 | Z | 10 GHz/23°C | IPC-TM-650, 2 つ5.5.5 | |
| ダイレクトリコンスタンット,設計 | 2.64 | Z | 1.7 GHz - 5 ゲルハーツ |
分相長法 | |
| 消耗因子 | 0.0026 | Z | 10 GHz/23°C | IPC-TM-650, 2 つ5.5.5 | |
| 0.0022 | 2.5GHz | ||||
| 熱係数 εr | +34 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650, 2 つ5.5.5 |
| ボリューム抵抗性 (0.030") | 2.16 × 10^8 | MΩ•cm | コンド A | IPC-TM-650, 2 つ5.17.1 | |
| 表面抵抗性 (0.030") | 4.8 × 10 ^ 7 | MΩ | コンド A | IPC-TM-650, 2 つ5.17.1 | |
| PIM | -166 | dBc | 50オーム 0.060 |
43dBm 1900MHz |
|
| 電気強度 (0.030 円) | 630 | Z | V/ml | IPC-TM-650, 2 つ5.6.2 | |
| 折りたたみの強さ MD | 121 (17.5) | MPa (KPSI) |
RT 労働力 | ASTM D790 | |
| CMD | 92 (13.3) | ||||
| 次元安定性 | <0.4 | X,Y | mm/m | エッチ後 +E2/150°C |
IPC-TM-650, 2 つ4.39A |
| 熱力系数 拡大 |
13.9 | X について | ppm/°C | -55〜288°C | IPC-TM-650, 2 つ1.24 |
| 19.0 | Y | ||||
| 25.6 | Z | ||||
| 熱伝導性 | 0.38 | Z | W/mK° | 50°C | ASTM D5470 |
| 水分吸収 | 0.24% | % | 48/50 | IPC-TM-650 2 試行錯誤した6.2.1 ASTM D570 | |
| Tg | >280 | °C | IPC-TM-650 2 試行錯誤した4.24 | ||
| Td | 439 | °C | ASTM D3850 | ||
| 密度 | 1.27 | gm/cm3 | ASTM D792 | ||
| 銅皮の強度 | 8.5 | プリー | 1オンス LoPro EDC | IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | N/A | UL94 | |||
| 鉛のないプロセスは互換性がある | はい |
適用及び仕様
RO4725JXR PCBは,携帯電話ベースステーションアンテナに特に焦点を当て,幅広いアンテナおよびRFアプリケーションに理想的に適しています.無線ソリューションのコストとパフォーマンスを最適化したいデザイナーにとって優れた選択肢です.

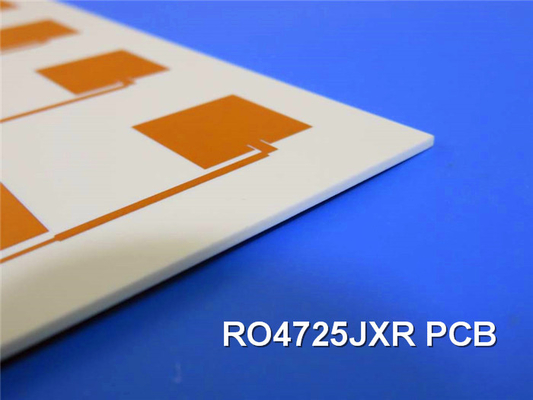

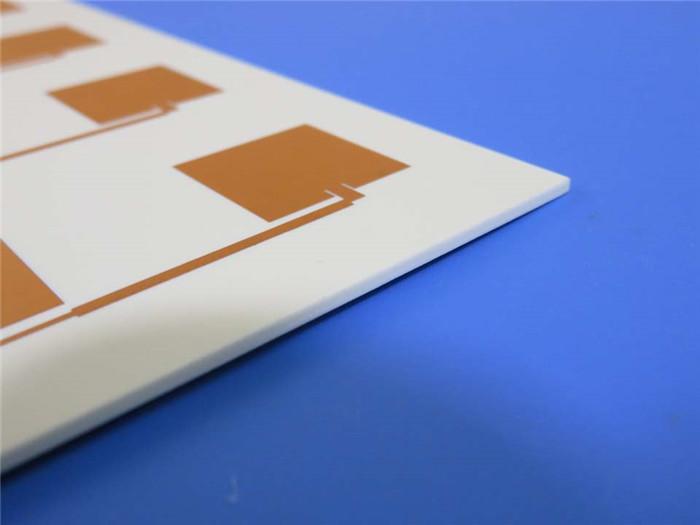

仕様としては,このPCBは2層の硬い回路板で,寸法は42.13mm x 112.96mm ± 0.15mmです.両外層の銅厚さは1オンス (1.4ミリ) です.最小の痕跡/スペースは 5/5 mm板は,最低穴の大きさは0.4mm,完成厚さは0.8mm,経面塗装厚さは20μmで,表面は浸し金で完成.板はIPC2級品質基準で製造されている送料前に100%の電気テストをします
結論
ロジャース RO4725JXR PCBは伝統的な PTFE ベースのラミネートに対する説得力のある代替品であり,卓越した RF 性能,熱安定性,コスト効率のユニークな組み合わせを提供しています.頑丈な特徴と一貫した回路の振る舞いでこのPCBはアンテナ設計者や無線システムを最適化したい RFエンジニアにとって 必要なソリューションになるでしょう
| PCB容量 (TMM10) | |
| PCB材料: | 炭化水素 / セラミック / 織物ガラス |
| 名称: | RO4725JXR |
| ダイレクトリ常数: | 2.55 |
| 層数: | シングルサイドPCB,ダブルサイドPCB,多層PCB,ハイブリッドPCB |
| ダイレクトリック厚さ: | 30.7ミリ ((0.780mm), 60.7ミリ (1.542mm) |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,赤色,黄色,白色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透锡,赤銅,OSP,ENEPIG,純金など |
