F4BM220 PCB 1mm 2層 緑色ソルダーマスクと浸水スチール

F4BM220 PCB 1mm 2層 緑色ソルダーマスクと浸水スチール

MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
F4BM220
層数:
2層
PCBのサイズ:
45mm x 62mm = 1PCS, +/- 0.15mm
PCB 厚さ:
1つのmm
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
液浸の錫
ハイライト:

液浸の錫PCB

,

1mm PCB

,

緑色ソルダーマスクPCB

製品説明

ワングリングのF4BM220ラミネートは PCB技術の最先端の進歩です 繊維布とポリテトラフッロエチレン樹脂のポリテトラフッロエチレンフィルムこのPCBは,電圧性能と安定性の新しい基準を設定しています. 強化された隔熱抵抗と減った介電性損失により,このPCBは前身であるF4B220を上回ります.市場における外国製品に対する競争力のある代替品です.



主要な特徴:

ダイレクトリ常数 (Dk): 10GHz で 2.2
分散因数: 10GHz で 0.001
熱膨張係数 (CTE):x軸 25ppm/°C,y軸 34ppm/°C,z軸 240ppm/°C (-55°Cから288°C)
Dk の低熱系数: -142 ppm/°C (-55°C から 150°C)
水分吸収: ≤0.08%

燃やす可能性: UL-94 V0



PCB容量 (F4BM)
PCB 材料: PTFEガラス繊維布の銅製ラミネート
指定 (F4BM) F4BM DK (10GHz) DF (10 GHz)
F4BM217 2.17±004 0.0010
F4BM220 2.20±004 0.0010
F4BM233 2.33±004 0.0011
F4BM245 2.45±005 0.0012
F4BM255 2.55±005 0.0013
F4BM265 2.65±005 0.0013
F4BM275 2.75±005 0.0015
F4BM294 2.94±006 0.0016
F4BM300 3.00±006 0.0017
層数: 単面 PCB,双面 PCB,多層 PCB,ハイブリッド PCB
銅の重量: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
介電体厚さ (または総厚さ) 0.127mm (介電性), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金,ENEPIGなど



このPCBスタックアップは,それぞれ35μm厚さの銅層を2つ構成し,1.00mmのF4BM220コアで分離されています.ボードの寸法は,精密に設定され,45mm x 62mmで,許容度は±0.15mmです.様々なコンパクト用途に適している最小の痕跡/距離要求は4/7ミリ,最小の穴サイズは0.3mmで,複雑な回路設計を容易にする.



完成板の厚さ1.1mm,外層の銅重さ1oz (1.4mls) と塗装経由厚さ20μmは,このPCBの堅牢な構造に貢献します.表面の仕上げは,浸し缶で達成されます.,上部溶接マスクは緑色で,上部シルクスクリーンは白色です.出荷前に,各PCBは品質と信頼性を保証するために100%電気テストを受けます.



Gerber RS-274-X フォーマットで提供され,IPC-Class-2 品質基準に準拠しているF4BM220 2 層硬い PCB は,世界中で利用できます.



典型的な用途:

マイクロ波,RF,レーダー システム
フェーズシフト機
電源分割機,結合機,組み合わせ機
飼料ネットワーク
段階感知アンテナ,段階配列アンテナ
衛星通信
基地局アンテナ

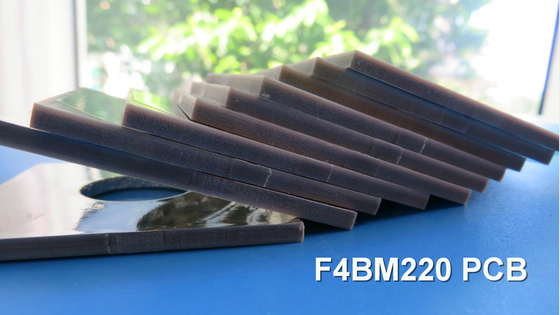

F4BM220 PCB 1mm 2層 緑色ソルダーマスクと浸水スチール 0

製品
商品の詳細
F4BM220 PCB 1mm 2層 緑色ソルダーマスクと浸水スチール
MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS / 月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
F4BM220
層数:
2層
PCBのサイズ:
45mm x 62mm = 1PCS, +/- 0.15mm
PCB 厚さ:
1つのmm
銅の重量:
1オンス (1.4ミリ) の外層
表面塗装:
液浸の錫
最小注文数量:
1pcs
価格:
USD9.99-99.99/PCS
パッケージの詳細:
掃除袋+カートン
受渡し時間:
8~9 営業日
支払条件:
T/T
供給の能力:
5000PCS / 月
ハイライト

液浸の錫PCB

,

1mm PCB

,

緑色ソルダーマスクPCB

製品説明

ワングリングのF4BM220ラミネートは PCB技術の最先端の進歩です 繊維布とポリテトラフッロエチレン樹脂のポリテトラフッロエチレンフィルムこのPCBは,電圧性能と安定性の新しい基準を設定しています. 強化された隔熱抵抗と減った介電性損失により,このPCBは前身であるF4B220を上回ります.市場における外国製品に対する競争力のある代替品です.



主要な特徴:

ダイレクトリ常数 (Dk): 10GHz で 2.2
分散因数: 10GHz で 0.001
熱膨張係数 (CTE):x軸 25ppm/°C,y軸 34ppm/°C,z軸 240ppm/°C (-55°Cから288°C)
Dk の低熱系数: -142 ppm/°C (-55°C から 150°C)
水分吸収: ≤0.08%

燃やす可能性: UL-94 V0



PCB容量 (F4BM)
PCB 材料: PTFEガラス繊維布の銅製ラミネート
指定 (F4BM) F4BM DK (10GHz) DF (10 GHz)
F4BM217 2.17±004 0.0010
F4BM220 2.20±004 0.0010
F4BM233 2.33±004 0.0011
F4BM245 2.45±005 0.0012
F4BM255 2.55±005 0.0013
F4BM265 2.65±005 0.0013
F4BM275 2.75±005 0.0015
F4BM294 2.94±006 0.0016
F4BM300 3.00±006 0.0017
層数: 単面 PCB,双面 PCB,多層 PCB,ハイブリッド PCB
銅の重量: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
介電体厚さ (または総厚さ) 0.127mm (介電性), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB サイズ: ≤400mm × 500mm
溶接マスク: 緑色,黒色,青色,黄色,赤色など
表面塗装: 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金,ENEPIGなど



このPCBスタックアップは,それぞれ35μm厚さの銅層を2つ構成し,1.00mmのF4BM220コアで分離されています.ボードの寸法は,精密に設定され,45mm x 62mmで,許容度は±0.15mmです.様々なコンパクト用途に適している最小の痕跡/距離要求は4/7ミリ,最小の穴サイズは0.3mmで,複雑な回路設計を容易にする.



完成板の厚さ1.1mm,外層の銅重さ1oz (1.4mls) と塗装経由厚さ20μmは,このPCBの堅牢な構造に貢献します.表面の仕上げは,浸し缶で達成されます.,上部溶接マスクは緑色で,上部シルクスクリーンは白色です.出荷前に,各PCBは品質と信頼性を保証するために100%電気テストを受けます.



Gerber RS-274-X フォーマットで提供され,IPC-Class-2 品質基準に準拠しているF4BM220 2 層硬い PCB は,世界中で利用できます.



典型的な用途:

マイクロ波,RF,レーダー システム
フェーズシフト機
電源分割機,結合機,組み合わせ機
飼料ネットワーク
段階感知アンテナ,段階配列アンテナ
衛星通信
基地局アンテナ

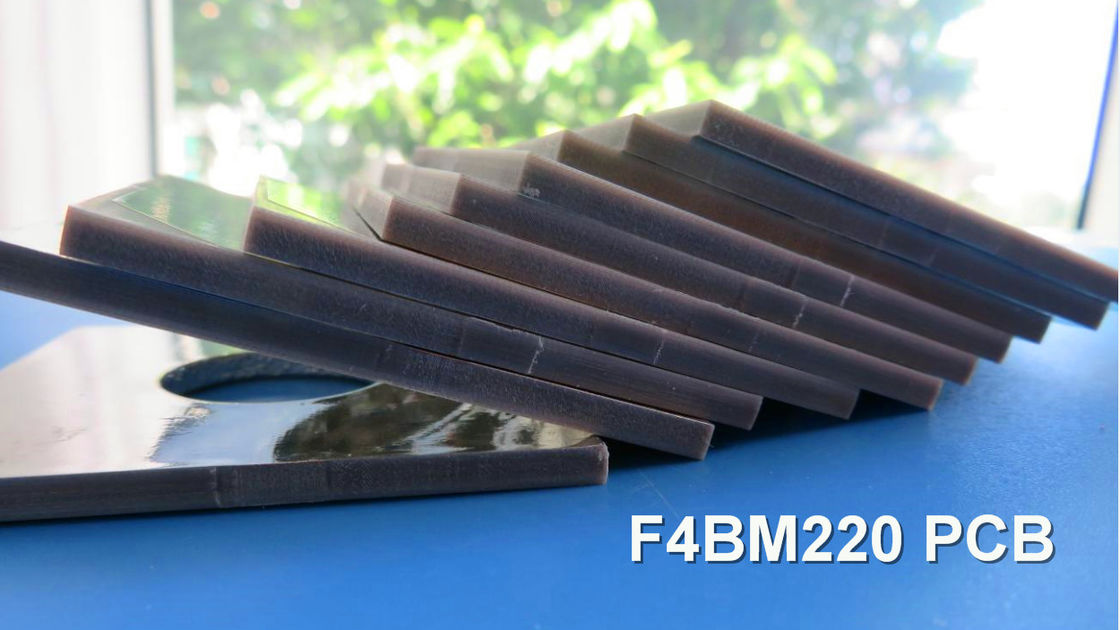

F4BM220 PCB 1mm 2層 緑色ソルダーマスクと浸水スチール 0
