PCB Material: | F4BTMS220 Core - 6.35 mm (250mil) | Layer Count: | 2-layer |
---|---|---|---|
PCB Thickness: | 6.4mm | Solder Mask: | No |
Silkscreen: | No | Surface Finish: | Pure gold |
ハイライト: | 純金製 PCB,250ミリ PCB,F4BTMS220 PCB |
高周波・高信頼性の電子機器の世界では 極端な条件に耐えられる 高性能材料の需要が 極めて重要ですF4BTMSシリーズは,PCB技術における画期的な飛躍を表しています航空宇宙,レーダー,衛星通信の厳しい要求に応えるように設計されたこの革新的なPCB材料は 高周波アプリケーションで可能なものを再定義しています.
F4BTMS シリーズ が 重要 な 理由
F4BTMSシリーズは 単なるアップグレードではなく 革命的なものです 超薄質のガラス繊維布と ポリテトラフッロエチレン樹脂と混合した特殊なナノセラミックの ユニークな混合物を組み込むことでこの材料は低電解負荷の完璧なバランスを達成します高い次元安定性,優れた熱性能があります.
超低電圧定数 (Dk): 2.2 @ 10GHz,低信号損失と高周波アプリケーションにおける最適なパフォーマンスを保証する.
異常分散因数 (Df): 0.0009 @ 10GHz と 0.0010 @ 20GHz で,エネルギー損失を軽減し,信号の整合性を向上させる.
低熱膨張系数 (CTE): X/Y/Z CTE値は40/50/290 ppm/°Cで,幅広い温度範囲 (-55°C~288°C) で安定性を確保する.
低水分吸収度 0.02% 厳しい環境では理想的です
高熱伝導性: 要求条件下での信頼性の高い動作のために熱散を向上させる.
UL-94 V0 認証: 炎阻害性があり,厳格な安全基準を満たしています.
このF4BTMS220PCBの主な特徴

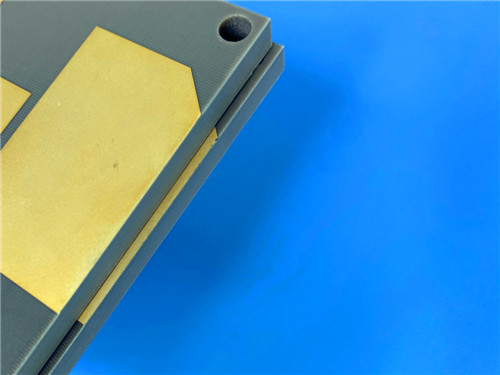

板の寸法 75mm x 75mm 厚さ 6.4mm
銅重量:外層では1オンス (35μm).
表面仕上げ: 純金により 優れた伝導性と耐腐蝕性があります
高度な構造: 盲目バイアスなし,最小痕跡/スペースは5/9ミリ,最小穴サイズは0.6ミリ.
厳格なテスト: 100%の電気テストは出荷前に信頼性を保証します.
なぜF4BTMSシリーズを選ぶのか?
卓越した性能: 超低ダイエレクトリック常数と消耗因数により,F4BTMSシリーズは高周波および高速アプリケーションに最適です.
極端な条件での信頼性: 低熱膨張と水分吸収は,航空宇宙および軍事用途に理想的です.
持続可能性と安全性:ハロゲンを含まない UL-94 V0 認証で,世界環境安全基準を満たしています.
グローバル可用性: 世界中にアクセス可能で,あなたの事業がどこに位置していても,そのパフォーマンスに頼れるようにします.
卓越 を 要求 する 応用
F4BTMSシリーズは,失敗が選択肢でない産業向けに設計されています.
航空宇宙・衛星通信:宇宙・客室機器の信頼性の高い性能を保証する.
レーダーと軍事システム:レーダーとフェーズ配列アンテナの精度と耐久性を提供します.
マイクロ波とRFシステム:高周波環境で安定した信号伝送を提供します.
フィードネットワークとアンテナ:最小限の損失で複雑な信号路由をサポートする.
高周波 PCB の 未来
F4BTMSシリーズはPCB材料以上のものです 革新の力への証です 先進的な陶器,超薄のガラス繊維, 最先端の製造技術を組み合わせることでこの材料は高周波および高信頼性のアプリケーションのための新しい基準を設定します.
F4BTMSシリーズは性能,信頼性,耐久性も必要です.
詳細を学ぶために今日私達に連絡してください!
