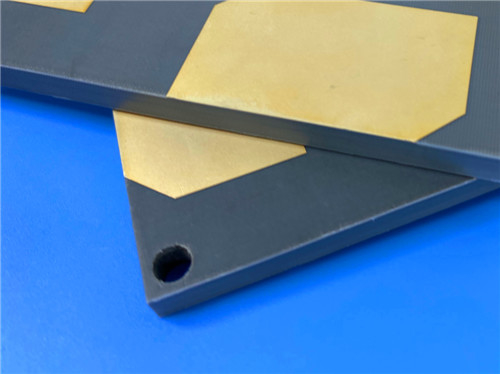

F4BTMS1000 PCB 4層12.9mm HASL回路板

F4BTMS1000PCBが到着しました高周波および高信頼性のアプリケーションの最も厳しい要件を満たすために設計された最先端のソリューションこのPCBは高度なF4BTMSシリーズ素材で 設計されていて 卓越した性能,耐久性,熱安定性を 提供しています衛星通信.

なぜF4BTMS1000PCBを選んだのか?
F4BTMS1000 PCBは単なる回路板ではなく テクノロジーの飛躍です

超低信号損失: 10.2 @ 10GHz の介電常数 (Dk) と 0.0020 @ 10GHz の消耗因数 (Df) で,最小の信号衰弱と優れた信号整合性を保証します.

特殊な熱管理: 0.81 W/mK の熱伝導性は効率的な熱散を可能にし,ホットスポットを削減し,デバイスの信頼性を向上させます.

卓越した寸法安定性:CTE値が低い (16/18/32ppm/°C) は,幅広い温度範囲 (-55°C~288°C) で信頼性を保証する.

低水分吸収:0.03%の水分吸収が厳しい湿気環境に最適です.

堅牢な機械特性: RTF銅ホイルは導体損失を軽減し,耐久性と性能を保証する優れた殻強度を提供します.

基本規格
板の寸法: 145mm x 145mm 厚さ12.9mm

層数 4層硬いPCB

銅重量:内層と外層の両方に1オンス (35μm)

表面塗装:HASL (ホットエア・ソールダー・ニベレーリング) 信頼性の高いソールダビリティのために.

トレース/スペース: 5/7ミリ,高密度ルーティングを可能にします.

厚さ: 20μm,耐久性と伝導性を保証する.

厳格なテスト: 100%の電気テストは出荷前に信頼性を保証します.

卓越 を 要求 する 応用
F4BTMS1000 PCBは,性能と信頼性が重要な産業向けに設計されています.

航空宇宙および衛星通信: 極端な条件下でさえ,宇宙およびキャビン機器の信頼性の高い操作を保証します.

レーダーと軍事システム: レーダーとフェーズ配列アンテナの精度と耐久性を提供し,ミッション・クリティカル・オペレーションをサポートする.

マイクロ波およびRFシステム:高周波環境で安定した信号伝送を提供し,最適なパフォーマンスを保証します.

フィードネットワークとアンテナ:最小限の損失で複雑な信号ルーティングをサポートし,全体的なシステム効率を向上させる.

なぜF4BTMSシリーズなのか?
卓越した性能:高周波,高電力アプリケーションに最適です

極端 な 状況 の 中 で の 信頼性:航空宇宙,軍事,衛星 システム に ぴったり です.

グローバル可用性: 世界中にアクセス可能で,プロジェクトにシームレスな統合を保証します.

持続可能性: ハロゲン無害で環境にやさしい 世界標準に準拠する

高性能 PCB の 未来

F4BTMS1000PCBは 単なる材料以上のものです 革新の力を示しています 先進的な陶器 超薄のガラス繊維この材料は高周波および高信頼性のアプリケーションのための新しい基準を確立します.

次の世代の航空宇宙システムや レーダー技術や 衛星通信を 設計しているにせよ F4BTMS1000 PCBは持続可能性は成功に繋がります.

F4BTMS1000 PCB を使ってデザインをアップグレードする
高性能PCBの未来を体験する準備はできていますか?もっと詳しく知りたいか,お申し込みください!
