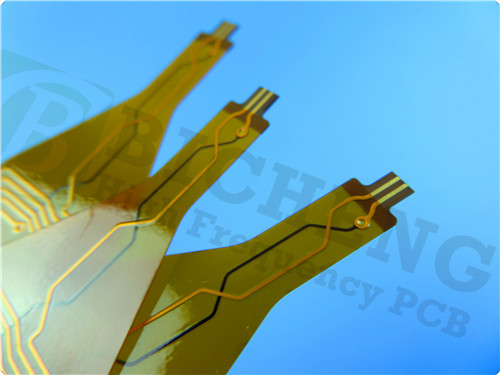

ポリマイドPCB 25um FPC 2層 0.24mm 厚度 浸水金

ポリマイドPCB 25um FPC 2層 0.24mm 厚度 浸水金

MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: Vacuum bags+Cartons
配達期間: 8-9 working days
決済方法: T/T
供給能力: 5000PCS per month
詳細情報
PCB Material:
SF305 Polyimide Core - 0.025 mm (25μm)
Layer Count:
2-layer
PCB Thickness:
0.24mm
Solder Mask:
Yellow
Silkscreen:
White
Surface Finish:
ENIG (Electroless Nickel Immersion Gold)
ハイライト:

浸透金ポリアミドPCB

,

25um ポリアミド PCB

,

0.24mm厚のポリアミドPCB

製品説明

新しい発送された SF305 ハロゲンフリー 炎に耐える柔軟PCBを ご紹介します 高性能なソリューションで 柔軟な電子アプリケーションを 開発していますシェンギ・テクノロジーのSF305 粘着剤2面柔軟な銅層ラミネート (FCCL) を使って開発折りたたみ可能な携帯電話,ウェアラブルデバイスなどの産業に最適です.自動車用電子機器このPCBは最先端技術と卓越した信頼性と性能を組み合わせています



なぜSF305柔軟PCBを選んだのか?


1卓越した高周波性能
このPCBは10GHzで3.3の介電常数 (Dk) と0.0019の消耗因数 (Df) を有し,信号損失を最小限に保ち,高周波およびミリ波アプリケーションに最適です.



2柔軟性と耐久性
SF305PCBは,繰り返し屈曲に耐えるように設計され,剥離強度は≥1N/mmで,ダイナミック屈曲試験では業界基準を上回る.長期にわたる信頼性を要求する折りたたみおよびウェアラブルデバイスにとって理想的な選択です.



3厳しい環境でも 耐えられるように作られています
高温・高湿度環境 (ダブル85度) と熱ショック耐性 (-40°C~125°C) で厳格にテストされた このPCBは 最も厳しい環境でも 機能するように設計されています水分吸収率 ≤1耐久性がさらに高まる.



4環境に優しい安全性
UL94 V-0 易燃性基準に準拠しているSF305 PCBはハロゲンを含まないため,現代電子機器の環境に優しい選択となっています.



5費用対効果
デュポン・ピラルックス・APのような輸入品に比べると 費用対効果の比率が優れています



ポリマイドPCB 25um FPC 2層 0.24mm 厚度 浸水金 0



PCB スタックアップと施工の詳細
SF305 Flexible PCBは,高い信頼性と性能のために設計された2層の柔軟なPCBです. 以下は主要な構成詳細です:



銅層: 35 μm (両層)

粘着料の厚さ: 20 μm (上と下)

核材料:SF305ポリイミド (25 μm)

板の厚さ: 0.24 mm

表面塗装: 電気のないニッケル浸水金 (ENIG)

溶接マスク: 黄色 (上と下)

シルクスクリーン: 白 (上部のみ)

経面塗装厚さ: 20 μm

最小の痕跡/スペース: 14/16ミリ

穴の最小サイズ:0.5mm

電気試験: 輸送前100%試験



板の寸法は 75 mm x 62 mm で,容積は ±0.15 mm で,アプリケーションにコンパクトで正確なフィットが保証されます.



図面はGERBER RS-274-X形式で提供されており,標準PCB設計ツールとの互換性を保証しています.



IPC-Class-2 品質基準に準拠して製造されたこのPCBは,信頼性と耐久性を保証します.さらに,世界中に輸送可能で,グローバルプロジェクトに利用可能になります.



申請
SF305 Flexible PCBは,以下を含む幅広い産業のための汎用的なソリューションです.



消費電子機器:折りたたむスマートフォン,ウェアラブルデバイス,デジタルカメラ,ビデオレコーダー



自動車 システム: 運転 支援 システム (ADAS),センサー,制御 モジュール.



産業用機器: オフィス自動化装置,ロボット,制御システム.



医療機器: 診断・モニタリング機器のための柔軟な回路



連絡を取れ
最先端技術と卓越した信頼性を組み合わせた 柔軟なPCBを探しているなら SF305 ハロゲンフリー 炎耐性 柔軟なPCBが最適です私たちのチームは,あなたのプロジェクトニーズを満たすために生産サービスと迅速な配達を提供するためにここにあります.



ポリマイドPCB 25um FPC 2層 0.24mm 厚度 浸水金 1
