18層RO4350B PCB 3.2mm 高性能ENIG + 選択硬金

18層RO4350B PCB 3.2mm 高性能ENIG + 選択硬金

MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS 毎月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
ロジャース RO4350B コア - 0.102mm (4ミリ)
層数:
18層
PCBのサイズ:
218 mm x 497 mm=1PCS, +/- 0.15mm
PCBの厚さ:
3.2mm
表面塗装:
浸透金+選択金 硬金 50マイクロインチ
溶接マスク:
トップブルー
ハイライト:

18層のPCB

,

選択的な硬金PCB

,

3.2mm 高性能PCB

製品説明

紹介
信号の完整性,熱安定性,信頼性は 交渉不可ですロジャース RO4350BラミネートとRO4450Fボンドプリーで作られた電気通信,自動車レーダー,航空宇宙の最も厳しい要求に応えるように設計されています. 超低負荷,緊密な介電常数 (Dk) コントロールにより,優れた熱性能このPCBは極端な条件でも最適の機能を保証します



精密な建設と主要な仕様
このPCBの全ての詳細は 高周波の安定性と耐久性のために設計されています



基礎材料:高性能RO4350B (コア) +RO4450F (ボンドプリ) 優れたRF特性



層数: 4/4ミリ/スペースの痕跡と0.4mmの最小穴の大きさで18層.



盲点: 高密度のインターコネクション用で機械的に掘削 (L11~L18)



表面塗装:浸し金 + 選択硬金 (50 μin) 優れた溶接性と耐腐蝕性



Via-in-Pad & Press-Fit Holes: 機械的および電気的性能向上のためにサポートされています.



樹脂で満たされた&蓋付きビアス:信頼性を向上させ,溶接器の破裂を防止する.



100%電気テスト:出荷前に機能が保証されます.



18層RO4350B PCB 3.2mm 高性能ENIG + 選択硬金 0

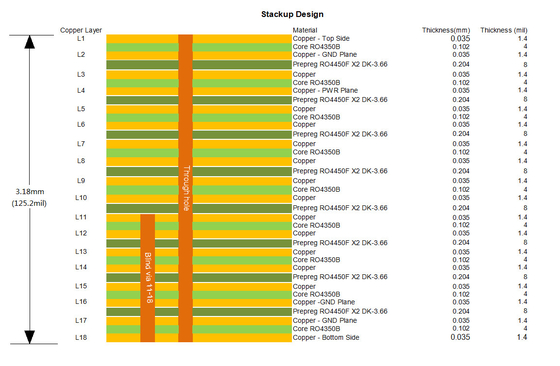

最大性能のための最適化されたスタックアップ
18層のスタックアップは 信号損失を最小限に抑え 熱安定性を確保するために 慎重に設計されています



連続的なインペデンス制御のためにRO4350Bコア (4mil) とRO4450Fボンドply (4mil) を交替する.



最適な電流処理のために,すべての内外層に35μmの銅層 (1oz) を配置する.



低Z軸CTE (32ppm/°C) は,熱圧下で裂けることを防止する.



高Tg (>280°C) は高温環境での安定性を保証する.



なぜロジャースRO4350BとRO4450F?
RO4350B ラミネート RF PCB の ゴールド スタンダード



変電常数 (Dk): 3.48 ±0.05 @ 10GHz 安定した信号伝播を保証する.



超低損失: 0.0037 の分散因子 (Df) は信号劣化を最小限に抑える.



熱伝導性:効率的な熱消耗のために0.69W/m/°K



銅にマッチしたCTE:歪みを軽減し,次元安定性を保証します.



RO4450F ボンドプリ 超級多層性能


連続ラミネーションと互換性: 複雑な,高層数を持つデザインに最適です.



側流量強化: 狭い空間の信頼性の高い充填を保証します.



高熱耐性:複数のラミネーションサイクルに耐える.



18層RO4350B PCB 3.2mm 高性能ENIG + 選択硬金 1



理想 的 な 応用
このPCBは高周波精度と信頼性を要求する産業に最適です.



5Gとセルラーベースステーション (アンテナ,パワーアンプ)

自動車用レーダーとADASセンサー

衛星・航空宇宙通信システム

RFIDとIoTデバイス



品質保証とグローバル可用性
IPC2級規格を遵守し 商用および産業用アプリケーションの高い信頼性を保証しています生産期間を満たすため,世界中に送料を提供しています.


性能,耐久性,精度を保証するPCBで高周波設計をアップグレードします. 競争力のある価格,迅速な配達時間,プロフェッショナルな顧客サービスのために今すぐ私たちと連絡してください.

製品
商品の詳細
18層RO4350B PCB 3.2mm 高性能ENIG + 選択硬金
MOQ: 1pcs
価格: USD9.99-99.99/PCS
標準パッケージ: 掃除袋+カートン
配達期間: 8~9 営業日
決済方法: T/T
供給能力: 5000PCS 毎月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
材料:
ロジャース RO4350B コア - 0.102mm (4ミリ)
層数:
18層
PCBのサイズ:
218 mm x 497 mm=1PCS, +/- 0.15mm
PCBの厚さ:
3.2mm
表面塗装:
浸透金+選択金 硬金 50マイクロインチ
溶接マスク:
トップブルー
最小注文数量:
1pcs
価格:
USD9.99-99.99/PCS
パッケージの詳細:
掃除袋+カートン
受渡し時間:
8~9 営業日
支払条件:
T/T
供給の能力:
5000PCS 毎月
ハイライト

18層のPCB

,

選択的な硬金PCB

,

3.2mm 高性能PCB

製品説明

紹介
信号の完整性,熱安定性,信頼性は 交渉不可ですロジャース RO4350BラミネートとRO4450Fボンドプリーで作られた電気通信,自動車レーダー,航空宇宙の最も厳しい要求に応えるように設計されています. 超低負荷,緊密な介電常数 (Dk) コントロールにより,優れた熱性能このPCBは極端な条件でも最適の機能を保証します



精密な建設と主要な仕様
このPCBの全ての詳細は 高周波の安定性と耐久性のために設計されています



基礎材料:高性能RO4350B (コア) +RO4450F (ボンドプリ) 優れたRF特性



層数: 4/4ミリ/スペースの痕跡と0.4mmの最小穴の大きさで18層.



盲点: 高密度のインターコネクション用で機械的に掘削 (L11~L18)



表面塗装:浸し金 + 選択硬金 (50 μin) 優れた溶接性と耐腐蝕性



Via-in-Pad & Press-Fit Holes: 機械的および電気的性能向上のためにサポートされています.



樹脂で満たされた&蓋付きビアス:信頼性を向上させ,溶接器の破裂を防止する.



100%電気テスト:出荷前に機能が保証されます.



18層RO4350B PCB 3.2mm 高性能ENIG + 選択硬金 0



最大性能のための最適化されたスタックアップ
18層のスタックアップは 信号損失を最小限に抑え 熱安定性を確保するために 慎重に設計されています



連続的なインペデンス制御のためにRO4350Bコア (4mil) とRO4450Fボンドply (4mil) を交替する.



最適な電流処理のために,すべての内外層に35μmの銅層 (1oz) を配置する.



低Z軸CTE (32ppm/°C) は,熱圧下で裂けることを防止する.



高Tg (>280°C) は高温環境での安定性を保証する.



なぜロジャースRO4350BとRO4450F?
RO4350B ラミネート RF PCB の ゴールド スタンダード



変電常数 (Dk): 3.48 ±0.05 @ 10GHz 安定した信号伝播を保証する.



超低損失: 0.0037 の分散因子 (Df) は信号劣化を最小限に抑える.



熱伝導性:効率的な熱消耗のために0.69W/m/°K



銅にマッチしたCTE:歪みを軽減し,次元安定性を保証します.



RO4450F ボンドプリ 超級多層性能


連続ラミネーションと互換性: 複雑な,高層数を持つデザインに最適です.



側流量強化: 狭い空間の信頼性の高い充填を保証します.



高熱耐性:複数のラミネーションサイクルに耐える.



18層RO4350B PCB 3.2mm 高性能ENIG + 選択硬金 1



理想 的 な 応用
このPCBは高周波精度と信頼性を要求する産業に最適です.



5Gとセルラーベースステーション (アンテナ,パワーアンプ)

自動車用レーダーとADASセンサー

衛星・航空宇宙通信システム

RFIDとIoTデバイス



品質保証とグローバル可用性
IPC2級規格を遵守し 商用および産業用アプリケーションの高い信頼性を保証しています生産期間を満たすため,世界中に送料を提供しています.


性能,耐久性,精度を保証するPCBで高周波設計をアップグレードします. 競争力のある価格,迅速な配達時間,プロフェッショナルな顧客サービスのために今すぐ私たちと連絡してください.
