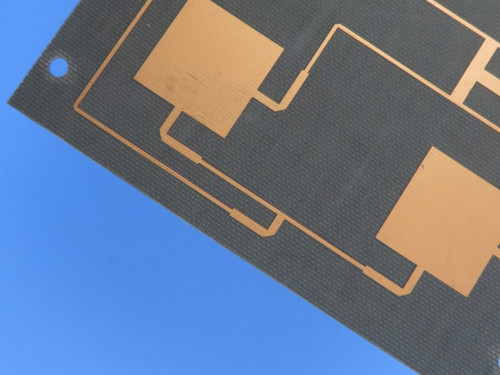

F4BTMS1000 PCB 双面 0.508mm OSP 完成

F4BTMS1000を紹介します 高度な2層印刷回路板 (PCB) です 航空宇宙,通信,そして高度な電子機器このPCBは最先端の材料技術と優れた製造プロセスを利用し,現代技術の厳しい要求に応えるような卓越した信頼性と性能を保証します.

基本規格

- 基礎材料:F4BTMS1000,高度な複合材料


- 層数: 2 層,コンパクトなデザインを提供


- 板の寸法: 85mm x 40mm (許容度は ± 0.15mm)


- 最小の痕跡と空間: 4m × 4m,複雑なデザインを可能にする


- 最小穴の大きさ: 0.3mm,様々な部品を収容


- 完成板 厚さ: 0.6mm 頑丈性を保証する


- 完成銅の重量: 1oz (1.4ミリ) 最適な伝導性のために外層


厚さ: 20 μm,耐久性を向上させる


- 表面塗装:OSP (有機溶接性保存剤),溶接性を促進する


- シルクスクリーン:上下両面に無


- 溶接マスク:上下両方で,カスタムアプリケーションを許可する


- 電気試験: 品質保証のため,出荷前に100%電気試験が行われます.

PCBスタックアップ

F4BTMS1000の構造は 精密なスタックアップを特徴としています

- 銅層 1: 35 μm 優れた伝導性を提供
- コア (F4BTMS1000): 0.508 mm (20 mm),構造的整合性を確保する
- 銅層 2: 35 μm,一貫した性能を提供

品質保証

F4BTMS1000 PCBは IPC-Class-2 品質基準に準拠しており,最高レベルの信頼性と性能を保証しています.このPCBは次の革新的なプロジェクトに展開される準備ができています.

先進的な材料の特徴

F4BTMS1000は,F4BTMSシリーズから構築されており,材料の配合に重要な進歩があります.これはセラミックと超薄のガラス繊維布のユニークな混合物を含みます.より優れた性能特性を生み出す:

- 高変電常数 (Dk): 10GHzで10.2,高周波アプリケーションに最適


- 低分散因子 10GHzで0.0020 20GHzで0.0023 エネルギー損失を最小限に抑える


制御された熱膨張 (CTE): 16ppm/°C (x軸),18ppm/°C (y軸),32ppm/°C (z軸),温度範囲にわたって安定性を提供する


- 熱伝導性が優れている: 0.81 W/mk,熱散を向上させる


- 湿度最小の吸収: 0.03% 湿気のある環境での信頼性を確保

申請

これらの優れた機能により,F4BTMS1000は,以下を含む幅広い用途に適しています.

- 航空宇宙機器,宇宙技術及びキャビン技術を含む
- 電気通信用マイクロ波およびRFシステム
- 軍事用レーダー
- 先進的な飼料ネットワーク
- 段階感知アンテナと段階配列システム
- 衛星通信と様々なハイテクアプリケーション

結論

F4BTMS1000PCBは 卓越したエンジニアリングの頂点であり 精密な製造と先進的な材料を組み合わせて 品質と性能の両方で 優れた製品を提供します独自の特徴と多用途性により,最先端技術のための例外的な選択です次のプロジェクトに F4BTMS1000 を選択して 優れたエンジニアリングがもたらす 重要な利点を体験してください
