| MOQ: | 1pcs |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | 掃除袋+カートン |
| 配達期間: | 8~9 営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS 毎月 |

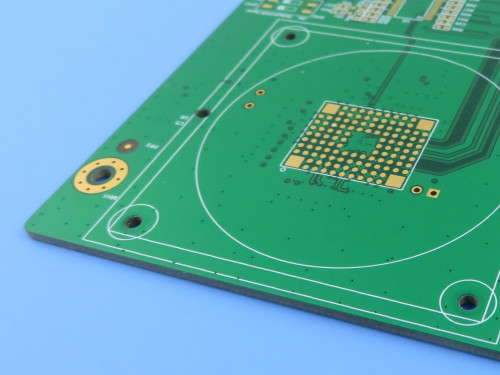

高信頼性,高速性,高電力向けに設計されています 自動車,ネットワーク,通信,サーバーシステムITEQ IT-180A FR-4 素材で構築されたこのPCBは,特殊な熱安定性,CAF抵抗性,信号整合性を提供し,厳しい環境でも堅牢なパフォーマンスを保証します.
基本規格:
層: 10 (N+4+N HDI構造)
材料:ITEQ IT-180A FR-4 (高Tg 175°C,CAF耐性)
板厚さ:1.6mm ±10%
板のサイズ: 269mm x 213mm (1片パネル)
表面塗装: 電気のないニッケル浸水金 (ENIG)
溶接マスク:緑色 (両側)
シルクスクリーン: 白色 (両面)
先進的なスタックアップと建設:
盲点:L1-L2,L7-L10
埋葬された経路: L2-L8
詰め込み:タイプVII (詰め込み・蓋付き)
穴の大きさ:0.2mm
最小の痕跡幅/距離:110μm
最低ダイレクトリック厚さ: 100μm
銅重量:1/2オンス (18μm) ベース+塗装 (外層では最大45μm)
高性能IT-180A 材料の利点
高い熱信頼性により,高温に長期的に晒され,T288 >20分,T266 >60分鉛のないリフローや厳しい運用条件での安定性を確保する.
材料の低熱膨張係数 (CTE) X/Y軸の11-15ppm/°Cは,曲線を最小限に抑え,次元安定性を向上させる.高温環境における多層PCBにとって重要な.
高速設計では,IT-180Aは優れた信号完整性を備えており,電解常数 (Dk) は4.4で,消耗因数 (Df) は10GHzで0.015である.信号損失を軽減し,RFおよび高周波アプリケーションで一貫したパフォーマンスを維持する.
さらに,この素材はCAF (伝導性アノード性繊維) に抵抗性が優れている.電気障害を防止し,湿気や高電圧条件下での高透孔信頼性を確保する.
現代の環境基準に準拠し,IT-180Aは鉛のないもので,UL 94 V0の炎阻害性があり,自動車,産業,電信アプリケーションの厳しい安全要件を満たしています..
品質とコンプライアンス
Gerber RS-274-X アートワークは精密な製造を保証し,IPCクラス2規格は一貫した品質を保証します.
世界 的 に 利用 できる
この10層HDIPCBは 世界中で利用できます
自動車用ECU (エンジン制御装置)
データセンターサーバーとネットワークハードウェア
テレコムベースステーションとRFモジュール
工業用電源電子機器
この高信頼性の10層HDIPCBは 優れた熱管理,信号の完整性,耐久性を保証し 重要電子機器に最適です
|
|
