| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | Vacuum bags+Cartons |
| 配達期間: | 8-9 working days |
| 決済方法: | T/T |
| 供給能力: | 5000PCS per month |

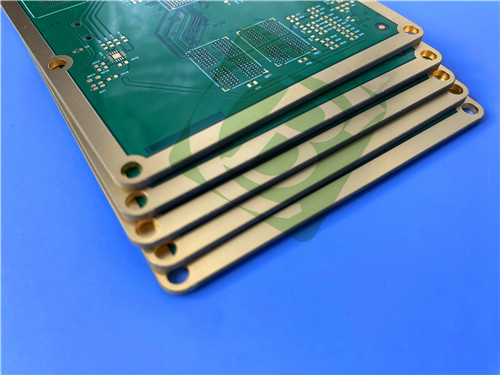

エレクトロニクスの競争環境において、高度なプリント基板（PCB）の需要はかつてないほど高まっています。当社の12層PCBは、Isolaの370HR材料で構成されており、優れた熱性能、信頼性、および汎用性を提供するように設計されています。
| 仕様 | 詳細 |
| ベース材料 | 370HR |
| 層数 | 12層 |
| 基板寸法 | 120mm x 88mm（1アップ、+/- 0.15mm） |
| 最小トレース/スペース | 4/6ミル |
| 最小穴径 | 8ミル |
| ブラインドビア | L1-L4、L1-L10 |
| 完成Cu重量 | 1オンス（信号層およびプレーン層） |
| トップシルクスクリーン | 白 |
| ボトムシルクスクリーン | 白 |
| トップソルダーマスク | 緑 |
| ボトムソルダーマスク | 緑 |
| 基板厚 | 1.58mm（+/- 10%） |
| ULマーク | PCBに必要 |
| 電気試験 | 必須 |
| ソルダーパッド上のシルクスクリーン | ソルダーパッドにシルクスクリーンなし |
| 表面処理 | ENIG、0.1um（0.004ミル）金、-40℃～+85℃用 |
試験と品質保証
出荷前に100％の電気試験を実施し、各PCBがIPC-Class-2規格に適合していることを確認しています。この厳格な試験プロセスは、信頼性と性能を保証します。
インピーダンスマッチング
高周波アプリケーションでは、インピーダンスマッチングが重要です。以下の構成が適用されます。
- 層1：7milシングルエンド、100オーム、層2を参照
- 層3：9milシングルエンド、100オーム、層2を参照
- 層4：10milシングルエンド、100オーム、層5を参照
- 層6：7milシングルエンド、100オーム、層5を参照
370HR材料
Isolaの370HRは、多層PCBアプリケーション向けに設計されており、180℃のガラス転移温度（Tg）を誇ります。この材料は、熱性能、機械的強度、および耐薬品性に優れており、従来のFR-4材料を凌駕しています。
主な特徴
- 高い熱性能：Tg 180℃、Td 340℃。
- 低熱膨張係数（CTE）：13/14ppm/℃、信頼性を確保。
- RoHS準拠：有害物質を含まない。
- CAF耐性：導電性陽極フィラメントの問題のリスクを軽減。
- UVブロッキングとAOI蛍光：自動検査システムとの互換性を向上。
一般的な用途
この12層PCBの汎用性により、以下を含むさまざまな用途に適しています。
- コンピューティング、ストレージ、および周辺機器
- ネットワーキングと通信
- 自動車および輸送
- 家電製品
- 航空宇宙および防衛
- 医療、産業、および計装
これらの業界は、370HRの優れた熱安定性と信頼性の恩恵を受けており、高性能デバイスに最適です。
結論
Isolaの370HR材料で構成されたこの12層PCBは、PCB技術の最前線を代表しています。その高度な構造は、厳格な品質基準と高性能機能を組み合わせることで、現代のエレクトロニクスにおける重要なコンポーネントとなっています。世界中で利用可能であり、このPCBは、さまざまなハイテク産業の増大する需要に対応し、多様なアプリケーションでの信頼性と性能を保証する態勢が整っています。
|
|
