6層M6 高速IS370HR ハイブリッドPCB 銅コイン

6層M6 高速IS370HR ハイブリッドPCB 銅コイン

MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: Vacuum bags+Cartons
配達期間: 8-9 working days
決済方法: T/T
供給能力: 5000PCS per month
詳細情報
Place of Origin
China
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
PCB material:
6 High Speed material + High Tg FR-4
Layer count:
6 layers
PCB thickness:
1mm
PCB size:
120mm x 60 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
Green
Silkscreen:
White
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
ハイライト:

6層M6高速PCB

,

銅コインのハイブリッドPCB

,

多層高速PCB

製品説明

高性能印刷回路板 (PCB) の需要は増加し続けています.この6層PCBは,革新的なM6ハイスピード材料とIS370HRから作られています.厳格な技術基準を満たすように設計されています.



素材 の 選別

材料の選択はPCB設計において極めて重要であり,当社の6層ボードは,High Tg FR-4と併用してM6ハイスピード材料を使用しています.この組み合わせは 優れた熱性能と電気性能を提供します複雑で要求の高いアプリケーションに最適です



M6 高速材料

- 介電常数 (DK): 1GHzでは3.4,13GHzでは3.34で,信号損失を最小限に抑え,信号の整合性を向上させる.

- 分散因子: 0.002 1GHz で,高周波アプリケーションで効率的なパフォーマンスを保証します.

- 高Tg値: 185°C以上,高温環境でも信頼性の高い動作を可能にします.

- 熱分解温度 (Td): 410°C,極端な条件下で耐久性を保証します.

- 環境準拠: RoHSとハロゲンフリーで,持続可能な製造慣行に沿っています.



IS370HR 材料

- 熱性能:Tg 180°C,要求の高い用途に適しています.

- 低熱膨張系数 (CTE): 13/14 ppm/°C,次元安定性を向上させる.

- CAF抵抗: 伝導性のあるアノード性電線の問題のリスクを軽減し,長期的信頼性を保証します.



パラメータ 仕様
基礎材料 M6 高速材料 + 高Tg FR-4
層数 6 層
板の寸法 120mm × 60mm ± 0.15mm
最小の痕跡/空間 4/4ミリ
穴の最小サイズ 0.2mm
盲目の経路 違う
完成板の厚さ 1.0mm
完成したCu重量 1オンス (1.4ミリ) の外層
厚さによる塗装 20 μm
表面塗装 電気のないニッケル浸水金 (ENIG)
トップ シルクスクリーン ホワイト
底部 シルクスクリーン ホワイト
トップソールドマスク 緑色
下の溶接マスク 緑色
銅貨 PCB の 中心に埋め込まれた
バイアス 樹脂で満たされ,蓋がついている
電気試験 100% 送料前の電気テスト



PCBのスタックアップは次のものからなる.

- 銅層 1: 35 μm

- M6コア 0.25mm DK361

- 銅層2: 18 μm

- IS370HRコア 0.1mm DK417

- 銅層 3,4,5,および 6:性能のために最適化された異なる厚さ



この層構造は 電気性能を向上させるだけでなく 効率的な熱管理も保証します

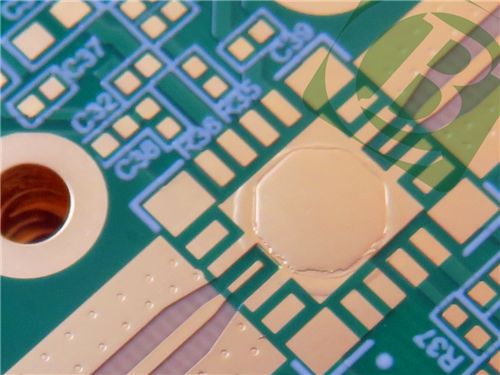

6層M6 高速IS370HR ハイブリッドPCB 銅コイン 0



品質保証

信頼性を保証するために,各PCBは出荷前に100%の電気テストを受け,IPC-Class-2規格の遵守を保証します.高性能な製品が期待に応えるためには 厳格なテストプロセスが不可欠です.



主要 な 特徴 と 益

1高熱安定性:M6とIS370HRの組み合わせにより,PCBは高温に耐えることができ,厳しい環境での適用に最適です.



2シグナル整合性:低変電常数と消散因子は,最小の信号損失に貢献し,このPCBを高周波アプリケーションに適しています.



3環境適合性: RoHS とハロゲンフリーであるため,このPCBは持続可能な慣行を促進しながら,現代電子機器の厳格な要件を満たしています.



典型的な用途

この6層PCBの汎用性により,以下を含む様々な用途で使用できます.



-5G通信ベースステーション: ミリメートル波アンテナとアクティブアンテナユニット (AAU) のラジオ周波数フロントエンドをサポートする.



-自動車電子機器: 77GHzミリ波レーダーや高度運転支援システム (ADAS) などのアプリケーション



- ネットワークと通信



- 航空宇宙と防衛



結論

このPCBは 頑丈な設計と 優れた熱性能と 幅広い用途で あなたの電子設計を 大きく向上させることができますこの先進的なPCBソリューションに投資することで 信頼性と性能が保証されるだけでなく 競争が激化する環境で 製品が成功する立場にもなります.



電子ソリューションを一緒に向上させましょう! 電子ソリューションを一緒に向上させましょう!



6層M6 高速IS370HR ハイブリッドPCB 銅コイン 1

製品
商品の詳細
6層M6 高速IS370HR ハイブリッドPCB 銅コイン
MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: Vacuum bags+Cartons
配達期間: 8-9 working days
決済方法: T/T
供給能力: 5000PCS per month
詳細情報
Place of Origin
China
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
PCB material:
6 High Speed material + High Tg FR-4
Layer count:
6 layers
PCB thickness:
1mm
PCB size:
120mm x 60 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
Green
Silkscreen:
White
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Minimum Order Quantity:
1PCS
価格:
USD9.99-99.99/PCS
Packaging Details:
Vacuum bags+Cartons
Delivery Time:
8-9 working days
Payment Terms:
T/T
Supply Ability:
5000PCS per month
ハイライト

6層M6高速PCB

,

銅コインのハイブリッドPCB

,

多層高速PCB

製品説明

高性能印刷回路板 (PCB) の需要は増加し続けています.この6層PCBは,革新的なM6ハイスピード材料とIS370HRから作られています.厳格な技術基準を満たすように設計されています.



素材 の 選別

材料の選択はPCB設計において極めて重要であり,当社の6層ボードは,High Tg FR-4と併用してM6ハイスピード材料を使用しています.この組み合わせは 優れた熱性能と電気性能を提供します複雑で要求の高いアプリケーションに最適です



M6 高速材料

- 介電常数 (DK): 1GHzでは3.4,13GHzでは3.34で,信号損失を最小限に抑え,信号の整合性を向上させる.

- 分散因子: 0.002 1GHz で,高周波アプリケーションで効率的なパフォーマンスを保証します.

- 高Tg値: 185°C以上,高温環境でも信頼性の高い動作を可能にします.

- 熱分解温度 (Td): 410°C,極端な条件下で耐久性を保証します.

- 環境準拠: RoHSとハロゲンフリーで,持続可能な製造慣行に沿っています.



IS370HR 材料

- 熱性能:Tg 180°C,要求の高い用途に適しています.

- 低熱膨張系数 (CTE): 13/14 ppm/°C,次元安定性を向上させる.

- CAF抵抗: 伝導性のあるアノード性電線の問題のリスクを軽減し,長期的信頼性を保証します.



パラメータ 仕様
基礎材料 M6 高速材料 + 高Tg FR-4
層数 6 層
板の寸法 120mm × 60mm ± 0.15mm
最小の痕跡/空間 4/4ミリ
穴の最小サイズ 0.2mm
盲目の経路 違う
完成板の厚さ 1.0mm
完成したCu重量 1オンス (1.4ミリ) の外層
厚さによる塗装 20 μm
表面塗装 電気のないニッケル浸水金 (ENIG)
トップ シルクスクリーン ホワイト
底部 シルクスクリーン ホワイト
トップソールドマスク 緑色
下の溶接マスク 緑色
銅貨 PCB の 中心に埋め込まれた
バイアス 樹脂で満たされ,蓋がついている
電気試験 100% 送料前の電気テスト



PCBのスタックアップは次のものからなる.

- 銅層 1: 35 μm

- M6コア 0.25mm DK361

- 銅層2: 18 μm

- IS370HRコア 0.1mm DK417

- 銅層 3,4,5,および 6:性能のために最適化された異なる厚さ



この層構造は 電気性能を向上させるだけでなく 効率的な熱管理も保証します

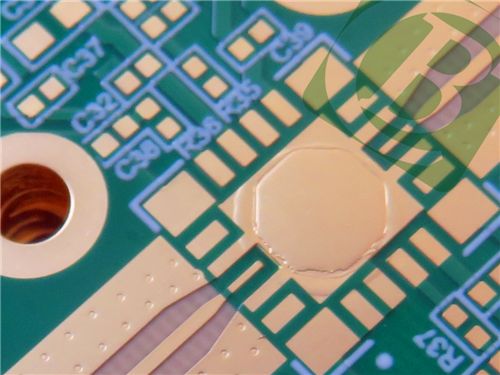

6層M6 高速IS370HR ハイブリッドPCB 銅コイン 0
