RO3010 RF PCB 4-Layer 2.7mm Thick for Microwave Applications

RO3010 RF PCB 4-Layer 2.7mm Thick for Microwave Applications

MOQ: 1PCS
価格: USD9.99-99.99/PCS
標準パッケージ: Vacuum bags+Cartons
配達期間: 8-9 working days
決済方法: T/T
供給能力: 5000PCS per month
詳細情報
Place of Origin
China
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
PCB material:
RO3010
Layer count:
4 layers
PCB thickness:
2.7mm
PCB size:
35mm x 42 mm=1PCS
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Immersion Tin
ハイライト:

4-layer RF PCB

,

マイクロ波RFPCB

,

2.7mm thick RF PCB

製品説明

電子機器の急速な発展の中で、高性能プリント基板(PCB)の需要は非常に重要です。当社のRogers RO3010を使用した4層PCBは、RFおよびマイクロ波アプリケーションで優れた性能を発揮するように特別に設計されています。



材料選択:Rogers RO3010

このPCBの核心は、優れた電気的および機械的特性で知られる高性能ラミネートであるRogers RO3010です。このセラミック充填PTFE複合材は、商用マイクロ波およびRFアプリケーション向けに設計されており、安定した誘電率(Dk)と幅広い周波数範囲での優れた性能を提供します。



Rogers RO3010の主な特徴:

- 誘電率(Dk):10 GHzで10.2 ± 0.30であり、高周波環境での信号損失を最小限に抑え、優れた性能を保証します。



- 誘電正接:10 GHzで0.0022という低い誘電正接により、Rogers RO3010はエネルギー損失を最小限に抑え、全体的な効率を向上させます。



- 熱安定性:熱分解温度(Td)は500℃を超え、厳しい熱条件下でも堅牢な性能を保証します。



- 低吸湿性:吸湿率はわずか0.05%であり、さまざまな環境条件下での信頼性を向上させます。



- 熱膨張係数(CTE):X軸とY軸が13 ppm/℃、Z軸が16 ppm/℃であり、Rogers RO3010は優れた寸法安定性を提供します。



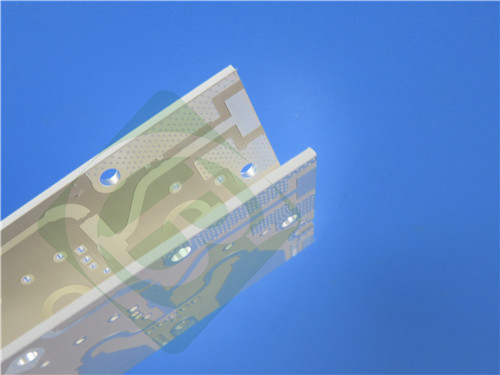

RO3010 RF PCB 4-Layer 2.7mm Thick for Microwave Applications 0



PCB仕様

この4層PCBは精密に設計されており、35mm x 42mmのコンパクトな寸法が特徴です。そのサイズは、スペースが限られているアプリケーションに適しており、小型電子デバイスに最適です。



パラメータ 仕様
層数 4層
完成基板厚さ 2.7mm
最小トレース/スペース 6/9ミル
最小穴径 0.4mm
ブラインドビア L1-L2
完成銅重量 外層1オンス(1.4ミル)
ビアめっき厚さ 20 μm
表面処理 浸漬スズ
シルクスクリーン 両面なし
ソルダーレジスト 両面なし
電気試験 出荷前に100%電気試験を実施



スタックアップ構成

このPCBのスタックアップは、性能を最適化するように設計されています:



- 銅層1:35 μm

- Rogers RO3010基板:50ミル(1.27mm)

- 銅層2:35 μm

- プリプレグ1060ボンディングプライ:0.05mm

- 銅層3:35 μm

- Rogers RO3010基板:50ミル(1.27mm)

- 銅層4:35 μm



この構成は、高周波アプリケーションに不可欠な効果的な電気接続と安定した熱管理を保証します。



品質保証

すべてのPCBは、出荷前に100%電気試験を受け、IPC-Class-2規格への準拠を保証します。この厳格な試験プロセスにより、各基板が要求の厳しいアプリケーションで確実に動作することが保証されます。



一般的なアプリケーション

このPCBの汎用性により、以下を含むさまざまな高周波アプリケーションに適しています:



- 車載レーダーアプリケーション:車両の安全性とナビゲーションシステムを強化します。

- 全地球測位システム(GPS)アンテナ:正確な位置追跡を保証します。

- 携帯電話通信システム:パワーアンプとアンテナに最適で、信頼性の高い通信をサポートします。

- 無線通信用パッチアンテナ:モバイルデバイスのシームレスな接続をサポートします。

- 衛星放送:高品質の衛星信号をエンターテイメントと通信に提供します。

- ケーブルシステム上のデータリンク:ケーブルネットワークの効率的なデータ伝送を促進します。

- リモートメーターリーダー:信頼性の高いデータ収集により、ユーティリティ管理を強化します。

- パワーバックプレーン:複雑なシステムにおける高性能な電力分配をサポートします。



結論

この高度なPCBソリューションを選択することで、お客様の製品が今日の技術的状況の期待に応えるだけでなく、それを超えることが保証されます。通信、航空宇宙、または家電製品のいずれに焦点を当てていても、このPCBは、お客様が必要とする高性能を提供するように設計されています。



詳細情報またはご注文については、本日お問い合わせください。お客様の電子ソリューションを強化するために協力しましょう!
