| MOQ: | 1PCS |
| 価格: | USD9.99-99.99/PCS |
| 標準パッケージ: | Vacuum bags+Cartons |
| 配達期間: | 8-9 working days |
| 決済方法: | T/T |
| 供給能力: | 5000PCS per month |

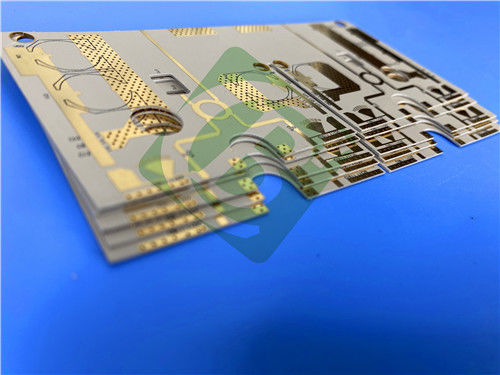

Rogers RT/duroid 6035HTC素材を使用して慎重に製造された、高性能の二層リジッドPCBをご紹介します。熱管理と信頼性の高い性能が不可欠な高出力RFおよびマイクロ波シナリオ向けに設計されており、パワーアンプ、カプラー、および関連アプリケーションに最適な選択肢です。
PCBスタックアップ
このPCBのスタックアップは、以下のように巧みに設計されています。
銅層_1: 35 μm
RT/duroid 6035HTC: 0.762 mm (30mil)
銅層_2: 35 μm
PCBの詳細
|
パラメータ |
仕様 |
|
ベース材料 |
RT/duroid 6035HTC |
|
層数 |
両面 |
|
基板寸法 |
99.8mm x 61.6 mm=1PCS、+/- 0.15mm |
|
最小トレース/スペース |
4/6ミル |
|
最小穴径 |
0.3mm |
|
ブラインドビア |
なし |
|
完成基板厚 |
0.8mm |
|
完成Cu重量 |
1oz (1.4 mils) |
|
ビアめっき厚 |
20 μm |
|
表面処理 |
イマージョンゴールド |
|
トップシルクスクリーン |
黒 |
|
ボトムシルクスクリーン |
なし |
|
トップソルダーマスク |
なし |
|
ボトムソルダーマスク |
なし |
|
電気試験 |
出荷前に100%試験済み |
RT/duroid 6035HTC素材が際立っている理由
Rogers RT/duroid 6035HTC高周波回路材料は、セラミック充填PTFE複合材であり、高出力RFおよびマイクロ波アプリケーション向けに特別に調整されており、このようなシナリオで優れた選択肢となっています。これらのラミネートは、標準のRT/duroid 6000製品の約2.4倍の熱伝導率を誇り、優れた長期熱安定性を提供する銅箔（EDおよびリバース処理）を備えています。
さらに、Rogersの高度なフィラーシステムにより、優れたドリル加工性が実現し、アルミナフィラーを使用する標準的な高熱伝導性ラミネートと比較して、ドリル加工コストを削減できます。主な特徴には、10 GHz/23°Cでの誘電率（DK）3.5 +/- 0.05、10 GHz/23°Cでの誘電正接0.0013、誘電率の温度係数-66 ppm/°Cが含まれます。また、0.06%の吸湿性、80°Cで1.44 W/m/Kの高い熱伝導率、X軸およびY軸で19 ppm/°C、Z軸で39 ppm/°CのCTE、UL 94-V0難燃性定格、および鉛フリープロセス互換性も備えています。
利点
-高い熱伝導率
-改善された誘電体放熱により、高出力アプリケーションの動作温度を下げることが可能
-優れた高周波性能
-低い挿入損失とトレースの優れた熱安定性
どこで使用できますか？
RT/duroid 6035HTCのユニークな特性により、このPCBはさまざまなアプリケーションに適しています。
-高出力RFおよびマイクロ波アンプ
-パワーアンプ、カプラー、フィルター、コンバイナー、パワーディバイダー
コンプライアンスと可用性
このPCBは、厳格なIPC-Class-2規格に準拠しており、一貫した品質と信頼性の高い性能を保証します。提供されるアートワークはGerber RS-274-X形式であり、製造ワークフローへのスムーズな統合を可能にします。
このプレミアムPCBは世界中で利用可能であり、世界中のエンジニアやメーカーが利用できるようになっています。
RT/duroid 6035HTC PCBは、優れた熱性能、高周波機能、および信頼性を兼ね備えており、高出力RFおよびマイクロ波アプリケーションに最適です。その優れた材料特性と思慮深い設計により、電力集約型のプロジェクトの要件を満たすのに適しています。性能と実用性の両方で優れているソリューションから恩恵を受けるために、このPCBを選択してください。
|
|
