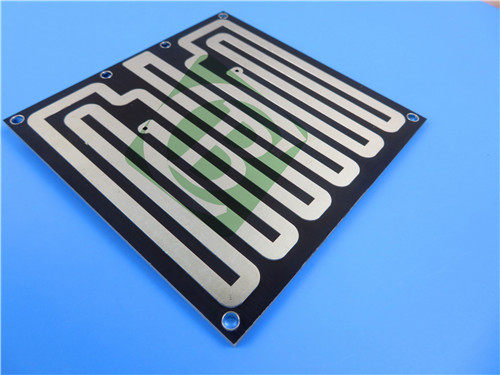

F4BTME320材料を使用して専門的に設計された、高性能2層リジッドPCBをご紹介します。この高度なPCBは、最も要求の厳しいRFおよびマイクロ波アプリケーションにおいて精度と信頼性を実現するように設計されており、航空宇宙システム、レーダー技術、衛星通信に最適です。
このPCBのスタックアップは次のとおりです:
銅層1: 35 μm
F4BTME320コア: 1.524 mm (60 mil)
銅層2: 35 μm
PCBの詳細
| パラメータ | 詳細 |
| ベース材料 | F4BTME320 |
| 層数 | 2層 |
| 基板寸法 | 136mm x 98mm (1個), ±0.15mmの許容差 |
| 最小穴サイズ | 0.4mm |
| ブラインドビア | なし |
| 完成基板厚 | 1.6mm |
| 完成Cu重量（外層） | 1oz (1.4 mils) |
| 表面処理 | 浸漬スズ |
| トップシルクスクリーン | なし |
| ボトムシルクスクリーン | なし |
| トップソルダーマスク | 黒 |
| ボトムソルダーマスク | なし |
| 電気試験 | 出荷前に100%使用 |
F4BTME320材料の特長と利点
誘電特性
F4BTME320ラミネートは、10 GHzで±0.06の厳しい許容差で、3.2の安定した誘電率を示します。この優れた安定性は、高周波アプリケーションにとって重要であり、一貫した信号性能を保証します。
超低損失特性
10 GHzでわずか0.002 (20 GHzで0.0026)という非常に低い損失係数により、F4BTME320は信号損失を最小限に抑え、フェーズドアレイアンテナや軍事レーダーシステムなどの高感度RFアプリケーションに最適です。
耐湿性
吸水率がわずか0.05%であるため、このPCBは湿度の高い環境でも優れた性能を維持し、剥離のリスクを大幅に低減します。
熱性能
F4BTME320のCTE値は、熱的信頼性のために設計されています:
- X軸: 13 ppm/°C
- Y軸: 15 ppm/°C
- Z軸: 58 ppm/°C
これらの最適化された値は、-55°Cから288°Cまでの動作温度範囲全体での寸法安定性を保証します。
優れたPIM性能
PIM値が常に-160 dBcを下回るため、この材料は、基地局アンテナなどの受動相互変調に敏感なアプリケーションで優れた性能を発揮します。
代表的なアプリケーション
このPCBの高度な特性により、最も要求の厳しい高周波アプリケーションに適しています:
- 航空宇宙および防衛システム: 究極の信頼性を必要とするレーダーおよびアビオニクス
- フェーズドアレイアンテナ: 精度が位相に敏感なアプリケーション
- 衛星通信: 高周波信号伝送
- 軍事レーダーシステム: ミッションクリティカルな検出システム
- 5Gインフラストラクチャ: 基地局アンテナおよびRFコンポーネント
- マイクロ波およびRFシステム: 電力分配器、カプラー、およびフィードネットワーク
コンプライアンスと規格
このPCBは、IPC-Class-2規格に厳密に準拠しており、品質と信頼性に関する厳格な業界要件を満たしていることを保証します。すべてのアートワークは、シームレスな製造統合のためにGerber RS-274-X形式で提供されます。
グローバルな可用性
世界中への配送を提供しており、すべての地域のエキスパートやメーカーへのタイムリーな納品を保証します。
結論
このF4BTME320構造の2層リジッドPCBは、高周波回路基板技術の頂点を表しています。優れた材料特性と精密なエンジニアリング、厳格な品質管理を組み合わせることで、このソリューションは、最も困難なアプリケーションに対して比類のない性能を発揮します。このPCBを選択することで、信号の完全性を高め、システムの信頼性を向上させ、最も要求の厳しい動作環境に耐えるソリューションを選択することになります。高度なRFおよびマイクロ波PCBの要件については、当社と提携してください。
|
|
