| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 1か月あたり5000pcs |

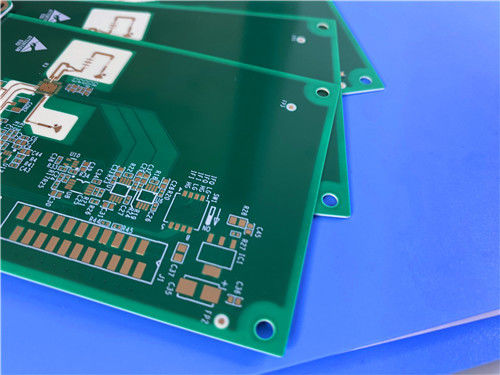

| 建設パラメータ | 仕様 |
|---|---|
| 基礎材料 | RO4350B + 高Tg FR-4 (S1000-2M) |
| 層数 | 6層 |
| 板の寸法 | 30.55mm x 37.7mm (1枚) ±0.15mmの許容度で |
| 最小の痕跡/空間 | 4ml / 4ml |
| 穴の最小サイズ | 0.25mm |
| バイアス (特殊タイプ) | ブラインドバイアス (L1-L2) |
| 完成板の厚さ | 1.3mm |
| 完成した銅の重量 (内層/外層) | 1オンス (1.4ミリ) |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 電気のないニッケル 電気のないパラジウム浸水金 (ENEPIG) |
| トップ シルクスクリーン | ホワイト |
| 底部 シルクスクリーン | ホワイト |
| トップソールドマスク | 違う |
| 下の溶接マスク | 緑色 |
| 品質保証 (電気試験) | 100% 送料前に行われた電気試験 |
| レイヤシーケンス | 層の種類 | 仕様 | 厚さ |
|---|---|---|---|
| 1 | 銅層 (上) | コッパー_レイヤー_1 | 35 μm |
| 2 | ラミネート | RO4350B | 0.102ミリ (4ミリ) |
| 3 | 銅層 | 銅_層_2 | 35 μm |
| 4 | プレプレグ | 1080 RC63% + 7628 (43%) | 0.254ミリ (10ミリ) |
| 5 | 銅層 | コッパー_レイヤ_3 | 35 μm |
| 6 | 基本材料 | S1000-2M | 0.254ミリ (10ミリ) |
| 7 | 銅層 | コッパー_レイヤー_4 | 35 μm |
| 8 | プレプレグ | 1080 RC63% + 7628 (43%) | 0.254ミリ (10ミリ) |
| 9 | 銅層 | コッパー_レイヤー_5 | 35 μm |
| 10 | 基本材料 | S1000-2M | 0.254ミリ (10ミリ) |
| 11 | 銅層 (下) | コッパー_レイヤー_6 | 35 μm |
| プロパティ | 仕様 |
|---|---|
| 材料の種類 | 独占の織物ガラス強化炭化水素/セラミックラミネート |
| 変電常数 (Dk) | 3.48 ±0.05 (10GHz/23°Cで測定) |
| 消耗因子 (Df) | 0.0037 (10GHz/23°Cで測定) |
| 熱伝導性 | 0.69 W/m/°K |
| 熱膨張係数 (CTE) | X軸: 10ppm/°C Y軸: 12 ppm/°C Z軸: 32ppm/°C |
| ガラスの変化温度 (Tg) | >280°C (536°F) |
| 水分吸収 | 0.06% (最大) |
| 炎症性評価 | UL 94 V-0 |
|
|
