| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

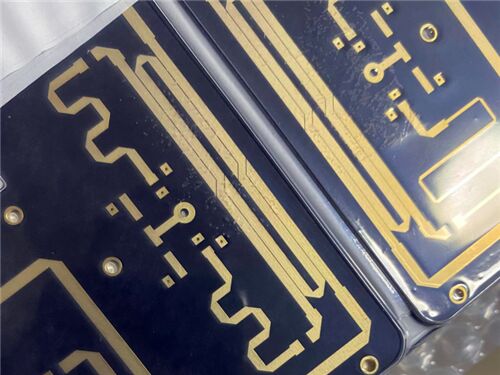

この4層リジッドPCBは、コア基板としてRogers RT/duroid 5880（ガラスマイクロファイバー強化PTFE複合材）を使用し、TG170 "FR-4" プリプレグでラミネートされています。高精度ストリップラインおよびマイクロストリップ回路用に特別に設計されたRT/duroid 5880は、均一な誘電率（パネル間および広い周波数範囲）と低損失係数（Kuバンド以上に対応）を特徴としています。優れた誘電特性と鉛フリー対応により、厳格な高周波伝送要件を満たし、高精度RF、マイクロ波、ミリ波アプリケーションに適しています。PCB仕様パラメータ
詳細
| 層数 | 4層（リジッド構造） |
| ベース材料 | Rogers RT/duroid 5880コア + TG170 FR-4プリプレグ |
| 基板寸法 | 1枚あたり126mm × 63mm（1PCS）、許容差±0.15mm（標準） |
| 最小トレース/スペース | 5ミル（トレース）/ 5ミル（スペース） |
| 最小穴サイズ | 0.2mm（ビアホール）; パッドサイズ：0.5mm |
| ビア | スルーホールのみ; ブラインドビアまたはベリードビアなし |
| 完成基板厚 | 0.833mm |
| 完成銅重量 | 外層：1oz（35μm）; 内層：0.5oz（18μm） |
| 表面処理 | イマージョンシルバー |
| シルクスクリーン | シルクスクリーンなし |
| ソルダーマスク | 緑色のソルダーマスク |
| 品質保証 | 出荷前に100％電気試験を実施 |
| PCBスタックアップ | 層名 |
材料
| 厚さ | トップ銅層（Copper_layer_1） | 銅 |
| 35 μm | Rogers RT/duroid 5880材料紹介 | Rogers RT/duroid 5880は、優れた誘電特性と広い周波数範囲（8 GHz～40 GHz）にわたる安定した電気的性能で知られる高性能PTFEベースの複合ラミネートです。超低誘電損失、低吸湿性、優れた熱安定性を備えており、高周波RFおよびマイクロ波アプリケーションに最適です。この材料は鉛フリープロセスと完全に互換性があり、UL 94 V-0難燃性要件を満たし、信頼性の高い製造と長期的な動作安定性を保証します。 |
| 0.254mm（10 mil） | ボトム銅層（Copper_layer_4） | 銅 |
| 18 μm | Rogers RT/duroid 5880材料紹介 | Rogers RT duroid 5880コア |
| 0.12mm | 内層銅2（Copper_layer_3） | 銅 |
| 0.12mm | 内層銅2（Copper_layer_3） | 銅 |
| 18 μm | Rogers RT/duroid 5880材料紹介 | Rogers RT duroid 5880コア |
| 0.254mm（10 mil） | ボトム銅層（Copper_layer_4） | 銅 |
| 35 μm | Rogers RT/duroid 5880材料紹介 | Rogers RT/duroid 5880は、優れた誘電特性と広い周波数範囲（8 GHz～40 GHz）にわたる安定した電気的性能で知られる高性能PTFEベースの複合ラミネートです。超低誘電損失、低吸湿性、優れた熱安定性を備えており、高周波RFおよびマイクロ波アプリケーションに最適です。この材料は鉛フリープロセスと完全に互換性があり、UL 94 V-0難燃性要件を満たし、信頼性の高い製造と長期的な動作安定性を保証します。 |
PTFEマトリックスと補強繊維の組み合わせにより、RT/duroid 5880は、高い引張強度と圧縮強度、および良好な銅剥離強度を含む優れた機械的特性を備えています。その低い熱膨張係数と安定した誘電率の温度係数により、極端な温度条件下（-50℃～150℃）での一貫した性能が保証され、航空宇宙や高信頼性通信システムなどの過酷な環境アプリケーションに適しています。
主な材料の特徴
特性
仕様
| 材料組成 | PTFEベースの複合ラミネート |
| 誘電率（εProcess） | 2.20（2.20±0.02 spec.） |
| 誘電率（εDesign） | 2.2（8 GHz～40 GHz） |
| 損失係数（tanδ） | 0.0004（1 MHz）/ 0.0009（10 GHz） |
| εの熱係数 | -125 ppm/℃（-50℃～150℃） |
| 体積抵抗率 | 2×10⁷ Mohm·cm |
| 表面抵抗率 | 3×10⁷ Mohm |
| 比熱 | 0.96 j/g/k（0.23 cal/g/℃） |
| 引張弾性率 | X：1070 MPa（156 kpsi）@23℃; 450 MPa（65 kpsi）@100℃; Y：860 MPa（125 kpsi）@23℃; 380 MPa（55 kpsi）@100℃ |
| 極限応力 | X：29 MPa（4.2 kpsi）@23℃; 20 MPa（2.9 kpsi）@100℃; Y：27 MPa（3.9 kpsi）@23℃; 18 MPa（2.6 kpsi）@100℃ |
| 極限ひずみ | X：6% @23℃; 7.2% @100℃; Y：4.9% @23℃; 5.8% @100℃ |
| 圧縮弾性率 | X/Y：710 MPa（103 kpsi）@23℃; 500 MPa（73 kpsi）@100℃; Z：940 MPa（136 kpsi）@23℃; 670 MPa（97 kpsi）@100℃ |
| 吸湿性 | 0.02% |
| 熱伝導率 | 0.2 W/m/k（80℃） |
| 熱膨張係数（CTE） | X：31 ppm/℃; Y：48 ppm/℃; Z：237 ppm/℃（0-100℃） |
| 分解温度（Td） | 500℃ |
| 密度 | 2.2 gm/cm³ |
| 銅剥離強度 | 31.2 Pli（5.5 N/mm） |
| 難燃性 | V-0（UL 94） |
| 鉛フリープロセス互換性 | はい |
| 主な利点 | 超低誘電損失：tanδは0.0004まで、高周波信号減衰を最小限に抑えます |
安定した誘電率：ε=2.2±0.02、正確なインピーダンス制御を可能にします
優れた熱安定性：Td=500℃、広い温度範囲で安定した性能を発揮します
低吸湿性：0.02％、湿度による性能劣化を軽減します
鉛フリー対応：最新の製造要件を満たし、環境に優しいです
優れた機械的特性：高い引張/圧縮強度と銅剥離強度
難燃性：UL 94 V-0定格、高いアプリケーション安全性
幅広い周波数適応性：多様なRF/マイクロ波システムで8～40 GHzで安定した性能を発揮します
品質基準と可用性
承認された基準：IPC-Class-2に準拠し、厳格なプロセス管理と出荷前の100％電気検証を通じて一貫した品質を保証します。
可用性：世界中で利用可能であり、国際的な顧客へのタイムリーな配送と効率的なアフターサービスを可能にします。
代表的なアプリケーション
商用航空機のブロードバンドアンテナ
マイクロストリップ回路
ストリップライン回路
ミリ波アプリケーション
軍事レーダーシステム
ミサイル誘導システム
ポイントツーポイントデジタル無線アンテナ
その他の関連する高周波アプリケーション
|
|
