| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空バッグ+カートン |
| 配達期間: | 8-9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

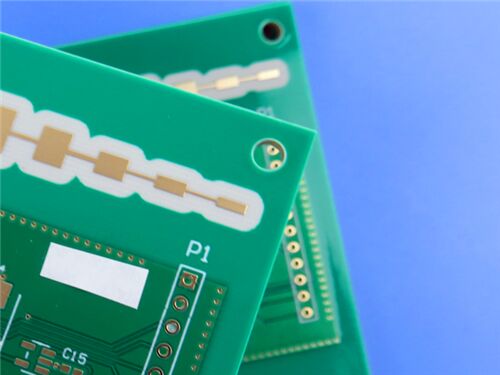

この4層ハイブリッドPCBは 高性能電子アプリケーション用に特別に設計され, ロジャース RO4350Bと TG170 FR-4 材料を統合しています.RO4350B (PTFE/織物ガラスに近い) の優れた電気性能と TG170 FR-4 の信頼性の高い製造能力を活用する理想的になる多層板安定した信号伝達と優れた寸法安定性を要求する構造物
PCB 仕様
| パラメータ | 詳細 |
| 層数 | 4層 (硬い構造) |
| 基礎材料 | ロジャーズ RO4350B (独占の織物ガラス強化炭化水素/セラミックラミネート) + TG170 FR-4 |
| 板の寸法 | 80.22mm × 90mm 1個 (1PCS),許容度は ±0.15mm |
| 最小の痕跡/空間 | 4ミリ (痕跡) /6ミリ (空間) |
| 穴の最小サイズ | 0.3mm |
| バイアス | ブラインドバイアス/埋められたバイアスなし;総バイアス:125;バイアス塗装厚さ:20 μm |
| 完成板の厚さ | 0.98mm |
| 完成した銅重量 | 0内層に0.7ml,外層に1oz |
| 表面塗装 | 浸水金 |
| シルクスクリーン | 上層は白色 下層は白色 |
| 溶接マスク | 上の層は緑 下層は緑 |
| 品質保証 | 輸送前100%の電気テスト |
PCB スタックアップ
| 層名 | 材料 | 厚さ |
| 上層 (Copper_layer_1) | 銅 | 35 μm |
| 基板層1 | ロジャース RO4350B コア | 0.508mm (20ミリ) |
| 内層1 (Copper_layer_2) | 銅 | 18 μm |
| 結合層 | FR-4 プレプレグ | 0.2mm |
| 内層2 (Copper_layer_3) | 銅 | 18 μm |
| 基板層2 | Tg170 FR-4 コア | 0.102mm (4ミリ) |
| 下層 (Copper_layer_4) | 銅 | 35 μm |
ロジャース RO4350B 材料紹介
ロジャース RO4350B材料は,PTFE/織物ガラスに近い電気性能とエポキシ/ガラス製造可能性を持つ独占の織物ガラス強化炭化水素/セラミックです.RO4350Bラミナートは,標準エポキシ/ガラスと同じ加工方法を使用しながら,電圧不変 (Dk) を厳格に制御し,低損失を維持します.伝統的なマイクロ波ラミネートのコストのほんの一部で入手可能であるRO4350Bラミネートは,PTFEベースの材料として特別な穴の処理や取り扱いの手順を必要としません.これらの材料は,アクティブデバイスと高功率RF設計のためのUL 94V-0を評価しています.
このPCBは,RO4350BとTG170FR-4を組み合わせて,4層硬板アプリケーションの性能とコストのバランスをさらに最適化します.
主要な 材料 特徴
| 特徴 | 仕様/説明 |
| 変電常数 (Dk) | 3.48 ± 0.05 10GHz/23°C (RO4350B) で |
| 消耗因子 | 0.0037 10GHz/23°C (RO4350B) で |
| 熱伝導性 | 0.69 W/m/°K (RO4350B) |
| 熱膨張係数 (CTE) | X軸: 10 ppm/°C; Y軸: 12 ppm/°C; Z軸: 32 ppm/°C (RO4350B) |
| ガラスの変化温度 (Tg) | > 280 °C (RO4350B); 170 °C (TG170 FR-4) |
| 水吸収 | 0.06% (低水吸収,RO4350B) |
| 炎症性評価 | UL 94 V-0 格付け (RO4350B) |
| 層構造 | RO4350Bコア,TG170 FR-4コア,FR-4プレプレグの4層硬い構造 |
| 表面塗装 | 浸し金,優れた溶接性と耐腐蝕性を保証する |
| 溶接マスク & シルクスクリーン | 両層の緑色溶接マスク;両層の白いシルクスクリーン,部品の組み立てと識別を容易にする |
主要 な 利点
多層ボード (MLB) 構造に最適:RO4350BとTG170 FR-4の組み合わせは,複雑な回路要件を満たす4層ボード設計に適しています.
費用対効果の高い製造:従来のマイクロ波ラミネートと比較して低コストの製造コストで FR-4 のようなプロセスで生産コストを削減します
優れた次元安定性:RO4350BのCTEは銅に類似しており,厳しい熱環境でも優れた次元安定性を保証します.
信頼性の高い透孔品質:RO4350Bの低Z軸CTEは,厳しい熱ショックアプリケーションに適した信頼性の高い塗装透孔品質を提供します.
競争力のある価格:高性能とコスト効率をバランスして,大量生産で競争優位性を提供します.
安定した熱性能:高TgのRO4350Bは,回路処理温度範囲全体で安定した膨張特性を保証します.
品質基準と利用可能性
品質基準:IPC2級の品質基準を満たしている.
入手可能: 世界 的 に 提供 する こと が 支援 さ れ て い ます.
典型的な用途
- 通信インフラ: 携帯電話基地局 アンテナと電源増幅器
-RF識別:RF識別タグ
-自動車電子機器:自動車用レーダーとセンサー
- 衛星通信:LNB (低騒音ブロック)
概要
ロジャース RO4350B と TG170 FR-4 材料を統合した 4 層硬い PCB は,多層ボードアプリケーションに合わせた高性能で費用対効果の高いソリューションです.グローバルで利用可能で 競争力のある価格で 通信業界にとって信頼できる選択肢となっています自動車,RFID,衛星通信プロジェクトを 世界中に展開しています
|
|
