| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000個/月 |

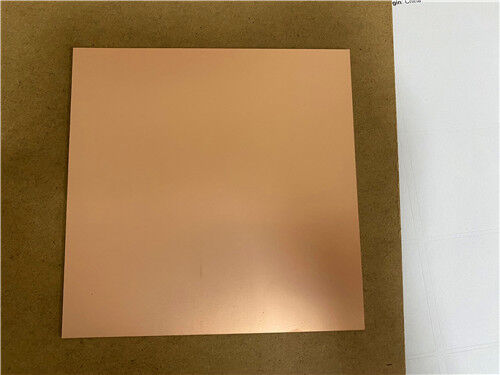

DiClad 880ラミネートは、プリント基板用に設計された織布ガラス繊維/PTFE複合基板です。ガラス繊維とPTFEの比率を正確に制御することにより、これらのラミネートは、利用可能な最低の誘電率と誘電正接から、寸法安定性が向上したより強化されたバージョンまで、幅広いオプションを提供します。
DiClad材料の織布ガラス繊維補強材は、同様の誘電率を持つ不織布ガラス繊維PTFEラミネートと比較して、優れた寸法安定性を提供します。Rogersのガラス繊維布プライのコーティングと配置を制御するプロセスにより、より幅広い誘電率の選択が可能になり、優れた誘電率の均一性が保証されます。
DiClad 880ラミネートは、誘電体の均一性が不可欠な、フィルター、カプラー、低ノイズアンプなどの、正確な電気的性能を必要とするアプリケーションに最適です。また、低信号損失が重要な電力分配器やコンバイナーにも適しています。
特徴と利点：
- 非常に低い損失正接
- 優れた寸法安定性
- 高い製品性能の均一性
- 周波数全体での安定した電気的特性
- 一貫した機械的性能
- 優れた耐薬品性
一般的な用途：
- 軍事用レーダーフィードネットワーク
- 商用フェーズドアレイネットワーク
- 低損失基地局アンテナ
- ミサイル誘導システム
- デジタル無線アンテナ
- フィルター、カプラー、低ノイズアンプ（LNA）
| 特性 | DiClad 880 | 単位 | 試験条件 | 試験方法 |
| 電気的特性 | - | - | - | - |
| 誘電率（10 GHz） | 2.17、2.20 | - | 23˚C @ 50% RH 10 GHz | IPC TM-650 [2.5.5.5](2.5.5.5) |
| 誘電率（1 MHz） | 2.17、2.20 | - | 23˚C @ 50% RH 1 MHz | IPC TM-650 [2.5.5.3](2.5.5.3) |
| 誘電正接（10 GHz） | 0.0009 | - | 23˚C @ 50% RH 10 GHz | IPC TM-650 [2.5.5.5](2.5.5.5) |
| 誘電正接（1 MHz） | 0.0008 | - | 23˚C @ 50% RH 1 MHz | IPC TM-650 [2.5.5.3](2.5.5.3) |
| 誘電率の温度係数 | -160 | ppm/˚C | -10～140˚C 10 GHz | IPC TM-650 [2.5.5.5](2.5.5.5) |
| 体積抵抗率 | 1.4 x 10⁹ | MΩ-cm | C96/35/90 | IPC TM-650 [2.5.17.1](2.5.17.1) |
| 表面抵抗率 | 2.9 x 10⁶ | MΩ | C96/35/90 | IPC TM-650 [2.5.17.1](2.5.17.1) |
| 絶縁破壊 | >45 | kV | D48/50 | ASTM D-149 |
| アーク抵抗 | >180 | - | - | ASTM D-495 |
| 熱的特性 | - | - | - | - |
| 熱膨張係数 - x | 25 | ppm/˚C | -50˚C～150˚C | IPC TM-650 2.4.41 |
| 熱膨張係数 - y | 34 | ppm/˚C | -50˚C～150˚C | IPC TM-650 2.4.41 |
| 熱膨張係数 - z | 252 | ppm/˚C | -50˚C～150˚C | IPC TM-650 2.4.24 |
| 熱伝導率 | 0.25 | W/(m.K) | - | ASTM E1461 |
| 機械的特性 | - | - | - | - |
| 銅剥離強度 | 14 | Lbs/in | 10秒 @288˚C 35 μmフォイル | IPC TM-650 2.4.8 |
| ヤング率 | 267、202 | kpsi | 23˚C @ 50% RH | ASTM D-638 |
| 引張強度（MD、CMD） | 8.1、7.5 | kpsi | 23˚C @ 50% RH | ASTM D-882 |
| 圧縮弾性率 | 237 | kpsi | 23˚C @ 50% RH | ASTM D-695 |
| 曲げ弾性率 | 357 | kpsi | 23˚C @ 50% RH | ASTM D-3039 |
| 物理的特性 | - | - | - | - |
| 可燃性 | V-0 | - | C48/23/50 & C168/70 | UL 94 |
| 吸水率 | 0.02 | % | E1/105+D24/23 | IPC TM-650 [2.6.2.2](2.6.2.2) |
| 密度 | 2.23 | g/cm³ | C24/23/50 Method A | ASTM D792 |
| NASAアウトガス | - | - | - | - |
| 総質量損失 | 0.01 | % | 125°C、≤ 10⁻⁶ torr | NASA SP-R-0022A |
| 回収された揮発性物質 | 0.01 | % | 125°C、≤ 10⁻⁶ torr | NASA SP-R-0022A |
| 回収された水蒸気 | 0.0 | % | 125°C、≤ 10⁻⁶ torr | NASA SP-R-0022A |
|
|
