商品の詳細:
|
| 部品番号: | TLY-5 | ラミネートの厚さ: | 0.089mm 0.127mm 0.191mm 0.254mm 0.508mm 0.762mm 1.524mm 3.175mm |
|---|---|---|---|
| ラミネートサイズ: | 12X18インチ、16X18インチ、18X24インチ、16X36インチ、24X36インチ、18X48インチ | 銅の重量: | 0.5OZ（0.018mm）1OZ（0.035mm） |
| ハイライト: | TLY-5銅塗装ラミネート,PCB材料の銅ラミネート,保証付きの銅層ラミネート |
||

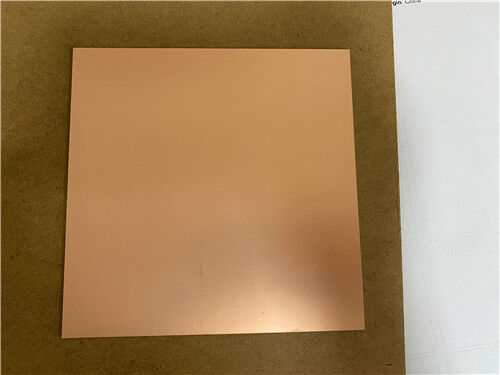

TLY-5ラミネートは、超軽量の織りガラス繊維基材を使用して製造されており、チョップドファイバー強化PTFE複合材と比較して優れた寸法安定性を実現しています。TLY-5に固有の織り繊維マトリックスは、ラミネートに機械的堅牢性を付与し、大量生産環境に適しています。低損失係数を誇るこの材料は、77 GHzの車載レーダーシステムや、その他幅広いミリ波アンテナ用途に最適に設計されています。
77 GHzで実施された比較OEM検証テスト（軽く強化されたTLY-5と最も近いチョップドファイバー強化品を比較）により、ドロップイン互換性が検証され、同等の挿入損失と誘電特性が確認されました。主な競争優位性は、TLY-5の製造歩留まりが大幅に高いことにあります。
TLY-5は、誘電率（Dk）が2.17～2.40の範囲です。利用可能な厚さの大部分について、Dk値はこの範囲内の任意のポイントにカスタマイズでき、±0.02の厳しい許容範囲があります。10 GHzでは、この材料は約0.0009の損失係数（Df）を示し、低Dk材料カテゴリー内で傑出した性能を発揮します。
主な利点
代表的な用途
| TLYの代表的な値 | |||||
| 特性 | 試験方法 | 単位 | 値 | 単位 | 値 |
| 10 GHzでのDK | IPC-650 2.5.5.5 | 2.2 | 2.2 | ||
| 10 GHzでのDf | IPC-650 2.5.5.5 | 0.0009 | 0.0009 | ||
| 吸湿性 | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| 絶縁破壊 | IPC-650 2.5.6 | kV | >45 | kV | >45 |
| 絶縁耐力 | ASTM D 149 | V/mil | 2,693 | V/mil | 106,023 |
| 体積抵抗率 | IPC-650 2.5.17.1（高温後） | Mohms/cm | 1010 | Mohms/cm | 1010 |
| 体積抵抗率 | IPC-650 2.5.17.1（湿度後） | Mohms/cm | 1010 | Mohms/cm | 109 |
| 表面抵抗率 | IPC-650 2.5.17.1（高温後） | Mohms | 108 | Mohms | 108 |
| 表面抵抗率 | IPC-650 2.5.17.1（湿度後） | Mohms | 108 | Mohms | 108 |
| 曲げ強度（MD） | IPC-650 2.4.4 | psi | 14,057 | N/mm2 | 96.91 |
| 曲げ強度（CD） | IPC-650 2.4.4 | psi | 12,955 | N/mm2 | 89.32 |
| 剥離強度（1/2オンス銅） | IPC-650 2.4.8 | Ibs./inch | 11 | N/mm | 1.96 |
| 剥離強度（1オンスCL1銅） | IPC-650 2.4.8 | Ibs./inch | 16 | N/mm | 2.86 |
| 剥離強度（1オンスCV1銅） | IPC-650 2.4.8 | Ibs./inch | 17 | N/mm | 3.04 |
| 剥離強度 | IPC-650 2.4.8（高温後） | Ibs./inch | 13 | N/mm | 2.32 |
| ヤング率（MD） | ASTM D 3039/IPC-650 2.4.19 | psi | 1.4 x 106 | N/mm2 | 9.65 x 103 |
| ポアソン比（MD） | ASTM D 3039/IPC-650 2.4.19 | 0.21 | 0.21 | ||
| 熱伝導率 | ASTM F 433 | W/M*K | 0.22 | W/M*K | 0.22 |
| 寸法安定性（MD、10mil） | IPC-650 2.4.39（焼成および熱応力後） | mils/inch | -0.038 | -0.038 | |
| 寸法安定性（CD、10mil） | IPC-650 2.4.39（焼成および熱応力後） | mils/inch | -0.031 | -0.031 | |
| 密度（比重） | ASTM D 792 | g/cm3 | 2.19 | g/cm3 | 2.19 |
| CTE（X軸）（25-260℃） | ASTM D 3386（TMA） | ppm/℃ | 26 | ppm/℃ | 26 |
| CTE（Y軸）（25-260℃） | ASTM D 3386（TMA） | ppm/℃ | 15 | ppm/℃ | 15 |
| CTE（Z軸）（25-260℃） | ASTM D 3386（TMA） | ppm/℃ | 217 | ppm/℃ | 217 |
| NASAアウトガス（% TML） | 0.01 | 0.01 | |||
| NASAアウトガス（% CVCM） | 0.01 | 0.01 | |||
| NASAアウトガス（% WVR） | 0.00 | 0.00 | |||
| UL-94難燃性評価 | UL-94 | V-0 | V-0 | ||
