商品の詳細:
|
| 部品番号: | F4BME220 | ラミネートの厚さ: | 0.1mm 0.127mm 0.2mm 0.25mm 0.5mm 0.508mm 0.762mm 0.8mm 1.0mm 1.5mm 1.524mm 1.575mm 2.0mm 2.5mm 3.0mm |
|---|---|---|---|
| ラミネートサイズ: | 460×610mm、500×600mm、850×1200mm、914×1220mm、1000×1200mm、300×250mm、350×380mm、500×500mm、840×840mm、1000×1 | 銅の重量: | 0.5OZ(0.018MM)、1OZ（0.035mm） |
| ハイライト: | F4BME220 銅張積層板、PCB 原料銅積層板、保証付き銅張積層板,PCB raw material copper laminate,copper clad laminate with warranty |
||

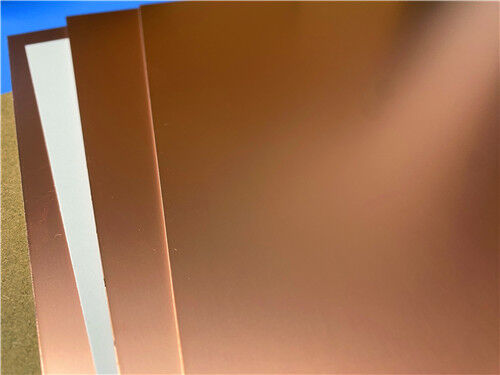

F4BME220は,ガラス繊維の布,ポリテトラフッロエチレン (PTFE) 樹脂,PTFEフィルムを用いて精密なプロセスで製造されています.標準F4Bと比較して優れた電気性能を示しています.より広いダイレクトリコンスタント範囲を含む低電圧損失,より高い保温耐性,より高い安定性により,同等の国際製品に有効な代替品となっています.
F4BM220とF4BME220の介電層は同一であるが,異なる銅ホイールを使用している.F4BM220はED銅ホイールを使用し,PIMが指定されていないアプリケーションに使用される.F4BME220は,逆処理されたRTF銅ホイルを使用します.優れたPIM性能,より正確な回路制御,および導体損失を削減します.
F4BM220とF4BME220は,PTFEとガラスの繊維布の比率を変更することで,介電常数を正確に調整することができます.この最適化は,次元安定性を向上させながら,低い信号損失を達成します高い電解常数は,より大きなガラス繊維含有量に対応し,よりよい寸法安定性,より低い熱膨張係数,改善された温度漂移特性耐電圧の損失が適度に増加します
製品の特徴:
典型的な用途:
| 製品の技術パラメータ | 製品モデルとデータシート | |||
| 製品の特徴 | 試験条件 | ユニット | F4BME220 | |
| ダイレクトリ常数 (典型) | 10GHz | / | 2.2 | |
| 変電圧の常容量 | / | / | ±004 | |
| 損失タンゲント (典型) | 10GHz | / | 0.001 | |
| 20GHz | / | 0.0014 | ||
| 変電式恒温系数 | -55°C〜150°C | PPM/°C | -142 だった | |
| 皮の強さ | 1 OZ F4BM | N/mm | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | ||
| 容積抵抗性 | 標準条件 | MΩ.cm | ≥6×10^6 | |
| 表面抵抗性 | 標準条件 | MΩ | ≥1×10^6 | |
| 電気強度 (Z方向) | 5KW,500V/s | KV/mm | >23 | |
| 断定電圧 (XY方向) | 5KW,500V/s | KV | >30 | |
| 熱膨張係数 | XY方向 | -55°C~288°C | ppm/oC | 2534 |
| Z方向 | -55°C~288°C | ppm/oC | 240 | |
| 熱ストレス | 260°C 10秒,3回 | デラミネーションなし | ||
| 水吸収 | 20±2°C 24時間 | % | ≤0.08 | |
| 密度 | 室温 | g/cm3 | 2.18 | |
| 長期使用温度 | 高低温室 | °C | -55+260 | |
| 熱伝導性 | Z方向 | W/(M.K) | 0.24 | |
| PIM | F4BME にのみ適用される | dBc | ≤159 | |
| 炎症性 | / | UL-94 | V-0 | |
| 材料の組成 | / | / | ||
