| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

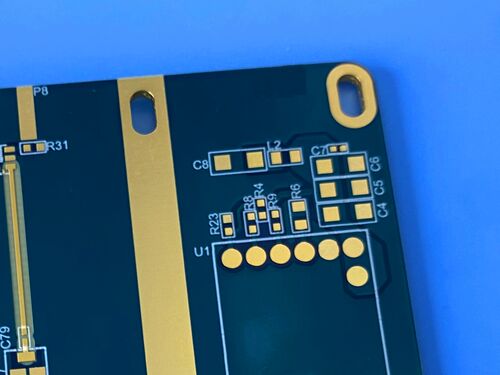

このPCBは高性能6層のボードでFR408HR高性能FR-4樹脂システムとして,FR408HRは優れた熱,電気,機械性能を持っています.最大熱性能と運用信頼性を要求する多層PCBアプリケーションに非常に適しています.
PCB仕様
| ポイント | 仕様 |
| 基礎材料 | FR408HRラミネート |
| 層数 | 6層 (多層PCB) |
| 板の寸法 | 79mm × 105mm 1個につき,合計1個 |
| 完成板の厚さ | 1.60mm (層状の厚さ) |
| 完成した銅重量 | 1層あたり1オンス |
| 表面塗装 | 浸水金 |
| 上/下の溶接マスク | 青い溶接マスクと白いシルクスクリーン (上と下) |
| 追加処理 | 直径0.2mm~0.4mmの穴のための樹脂詰め物 |
PCB スタックアップ
| レイヤーNo | 記述 | 厚さ |
| 1 | 銅層 L1 (外側) | 0.035mm |
| 2 | プレプレグ FR408HR 2116 (58%) | 標準プレプレグ厚さ |
| 3 | プレプレグ FR408HR 2116 (58%) | 標準プレプレグ厚さ |
| 4 | 銅層 L2 | 0.035mm |
| 5 | 核 FR408HR | 0.25mm |
| 6 | 銅層 L3 | 0.035mm |
| 7 | プレプレグ FR408HR 2116 (58%) | 標準プレプレグ厚さ |
| 8 | プレプレグ FR408HR 2116 (58%) | 標準プレプレグ厚さ |
| 9 | 銅層 L4 | 0.035mm |
| 10 | 核 FR408HR | 0.25mm |
| 11 | 銅層 L5 | 0.035mm |
| 12 | プレプレグ FR408HR 2116 (58%) | 標準プレプレグ厚さ |
| 13 | プレプレグ FR408HR 2116 (58%) | 標準プレプレグ厚さ |
| 14 | 銅層 L6 (外面) | 0.035mm |
| 圧縮された総厚さ | 1.544mm | |
FR408HR材料の紹介
FR408HRラミネートおよびプレプレグ製品は,Isolaの特許を取得した高性能多機能樹脂システムで製造され,電気グレード (Eガラス) のガラス布で強化されています.このシステムは,Z軸の拡張を30%改善し,この領域の競合製品よりも25%の電気帯域幅 (低損失) を提供します.これらの特性と,再流水時の優良な耐湿性により,熱と電気の両方の観点からギャップを埋める製品が生成されます.
FR408HR 材料の性質と特徴
| 資産 | 典型的な価値 | 単位 (メトリック/英語) | 試験方法 (IPC-TM-650または注記されている) |
| DSCによるガラス移行温度 (Tg) | 190 | °C | 2.4.25C |
| 分解温度 (Td) TGA @ 5% 減量 | 360 | °C | 2.4.24.6 |
| TMAによるデラミネートまでの時間 (銅除去) A. T260 B. T288 | 60 >30 | 議事録 | 2.4.24.1 |
| Z軸 CTE A.前Tg B.後Tg C. 50から260°C (総膨張) | 55 230 2 について8 | ppm/°C ppm/°C % | 2.4.24C |
| X/Y軸 CTE (前Tg) | 16 | ppm/°C | 2.4.24C |
| 熱伝導性 | 0.4 | W/m·K | ASTM E1952 |
| 熱圧 10 sec @ 288oC (550.4oF) A. 刻印されていない B. 刻印された | パスする | パス・ビジュアル | 2.4.13.1 |
| Dk,容量 A. @ 100 MHz B. @ 1 GHz C. @ 2 GHz D. @ 5 GHz E. @ 10 GHz | 3.72 3.69 3.68 3.64 3 ほら65 | ほら | 2.5.5.32 について5.5.9ベレスキン・ストライプライン |
| Df, Loss Tangent A. @ 100 MHz B. @ 1 GHz C. @ 2 GHz D. @ 5 GHz E. @ 10 GHz | 00.0072 0.0091 0.0092 0.0098 0.0098 0.0072 0.0091 0.0092 0.0098 0.0098 0.0098 0.0098 0.0098 0.0098 0.0098 0.0098 0.0098 0.0098 0.00980095 | ほら | 2.5.5.32 について5.5.9ベレスキン・ストライプライン |
| 容量抵抗性 A. 湿度抵抗 B. 高温 | 4.4 x 107 9.4 x 107 | MΩ-cm | 2.5.17.1 |
| 表面抵抗性 A. 湿度耐性 B. 高温 | 2.6 x 106 2.1 x 108 | MΩ | 2.5.17.1 |
| ダイレクトリック分解 | >50 | kV | 2.5.6B |
| 弧抵抗 | 137 | 秒数 | 2.5.1B |
| 電気強度 (ラミネート&ラミネートプリプレグ) | 70 (1741年) | kV/mm (V/ml) | 2.5.6.2A |
| 比較追跡指数 (CTI) | 2 (250〜399) | クラス (ボルト) | UL 746A;ASTM D3638 |
| 剥離強度 A. 低プロファイル/非常に低プロファイルの銅製の薄膜 (>17μm) B. 標準プロファイルの銅 1. 熱圧後 2. 処理後の溶液 | 1.14 (6.5) 0.96 (5.5) 0.90 (5.1) | N/mm (lb/インチ) | 2.4.8C 24.8.2A; 2.4.8.3 |
| 折りたたみ強度 A. 長さ方向 B.横方向 | 72.5 580 | ksi | 2.4.4B |
| 伸縮強度 A. 長さ方向 B.横方向 | 54.5 387 | ksi | ASTM D3039 |
| ユングのモジュール A. 長さ方向 B. 横方向 | 3695 3315 | ksi | ASTM D790-15e2 |
| ポイスンの比 A. 長さ方向 B. 横方向 | 0.137 0 だった133 | ほら | ASTM D3039 |
| 水分吸収 | 0.061 | % | 2.6.2.1A |
| 炎症性 (ラミネート・ラミネートプリプレグ) | V-0 | 格付け | UL 94 |
| 相対熱指数 (RTI) | 130 | °C | UL 796 |
FR408HR PCB の典型的な用途
-高密度6層PCB
- 鉛のない電子製品
複数のリフローサイクルを必要とする装置 (6x260°Cまで)
-0.8mmのピッチの部品と小径の穴を持つ装置
- 優れた耐湿性と構造安定性を要求する電子システム
-AOIと光学定位システムに対応する製品
アートワーク,品質基準,利用可能性
このPCBのアートワークは,業界標準の Gerber RS-274-X フォーマットで提供されています. 主流の生産機器と設計ソフトウェアと互換性があります.一貫した電気性能を確保するこのPCBは,国際的な顧客や高性能回路プロジェクトのニーズを満たすために,世界中で利用可能です..
結論
FR408HRの優れた熱安定性,優れた電気性能,CAF耐性,鉛のない組み立て互換性,FR-4のプロセス適応性により高密度で働くプロフェッショナルやプロジェクトチームにとって最適な選択になりました安定したパフォーマンス,正確な処理,そして長期耐久性を要求する高い信頼性の電子プロジェクトです
|
|
