| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

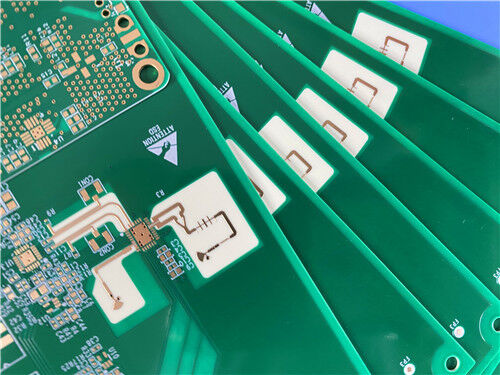

この2層の硬いRFPCBは,ロジャースRO4533のセラミックで満たされたガラス強化炭化水素材料で構築されており,浸水金表面仕上げがあります.IPC2級品質基準を遵守するこのPCBは,携帯電話インフラストラクチャの基地局アンテナやWiMAXアンテナネットワークなどの重要なアプリケーションで一貫して信頼性の高いパフォーマンスを提供します.次元安定性標準的な製造プロセスと互換性があるため,手頃な価格でモバイルインフラストラクチャのマイクロストライプアンテナプロジェクトのための高性能基板.
PCB仕様s
| 建築物 | 詳細 |
| 基礎材料 | RO4533 陶器で満たされたガラス強化炭化水素材料 |
| 層数 | 2層 移動インフラストラクチャのアンテナと標準的な製造プロセスをサポートするために最適化された硬いPCB構造 |
| 板の寸法 | 123.5mm x 46mm (1PCS),狭い許容度は +/- 0.15mm |
| トレース&スペース | 信号の整合性を損なうことなく,コンパクトで細かい回路の設計を可能にする最小4/5mls |
| 穴の最小サイズ | 0.25mm,高精度部品のマウント要件に適しています |
| バイアス | 盲目バイアスがなく,製造プロセスを簡素化し,信頼性の高い信号伝送のために安全なインターレイヤ接続を保証する |
| 完成板の厚さ | 0.6mm,セルラーインフラストラクチャのアンテナの厚さ要件を満たしながら,強力な機械的安定性を提供する |
| 銅の重量 | 外層 (35μm) に 1oz (1.4 mils) を加え,モバイルインフラストラクチャアプリケーションにおけるRF信号の優れた伝導性を提供する |
| 厚さによる塗装 | 20μm,IPC2級規格に準拠する |
| 表面塗装 | 浸透金,高精度アンテナ組成の優れた溶接性,耐腐蝕性,長期的信頼性を保証する |
| シルクスクリーンと溶接マスク | 上部シルクスクリーン: 白; 下部シルクスクリーン: ない; 上部ソールドマスク: 緑; 下部ソールドマスク: ない |
| 品質 テスト | 輸送前に100%の電気検査が行われます. |
PCB スタック-設定
| スタックアップコンポーネント | 仕様と説明 |
| 銅層1 | 35μm セルラーインフラストラクチャアンテナアプリケーションのための効率的な信号伝達と熱伝導性を保証します |
| ロジャース 4533 コア | 0.508mm (20ミリ) 特別にモバイルインフラストラクチャアンテナのために設計されたPCBの優れた低損失性能の基礎として機能します |
| 銅層2 | 35μm RFアンテナ回路でバランスのとれた信号流程を確保するために一貫した伝導性と対称性を提供します |

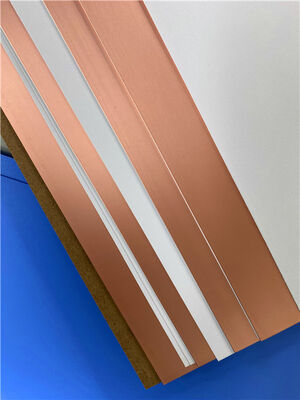

RO4533 基板:低損失で高性能アンテナソリューションの鍵
RO4533ラミネートは PCBの卓越した性能の礎です 携帯電話インフラストラクチャの マイクロストライプアンテナアプリケーションの要求に応えるように 特別に設計されています
ロジャース RO4533ラミナットは 陶器で満たされた ガラス強化の炭化水素ベースの材料で 制御された電圧不変,低損失性能を 提供します移動インフラストラクチャのマイクロストライプアンテナアプリケーションに必要な優れた受動性インターモジュレーション応答これらのラミナットは,従来のFR-4と高温の鉛のない溶接処理と完全に互換性があります.塗装された透孔製剤のために従来のPTFEベースのラミネートに要求される特別な処理の必要性をなくすより従来のPTFEアンテナ技術に対する手頃な価格の代替として,RO4533は設計者がアンテナの価格と性能をバランスできるようにします.さらに,RO4533ラミナートは,最も厳格な環境基準を満たすためにハロゲンのないバージョンで提供されています..
RO4533電解材料の樹脂システムは,アンテナの最適性能に必要な特性を提供するように設計されています.熱膨張係数 (CTE) は,X方向とY方向の両方で,銅と同じですRO4533材料の典型的なガラス移行温度は280°C (536°F) を超えています.低Z軸CTEと優れた塗装透孔信頼性につながる.
RO4533 PCB の主要特性
RO4533は,モバイルインフラストラクチャのアンテナアプリケーションに特化した優れた電気的および機械的機能を提供しています.
ダイレクトリック常数 (Dk): 10GHzで3.3 アンテナアプリケーションのための制御され,安定した信号伝播を保証する
分散因数: 10GHz で 0.0025 低ダイレクトリック損失 信号の整合性とアンテナ効率の維持に不可欠
熱膨張係数 (CTE):X軸13ppm/°C,Y軸11ppm/°C,Z軸37ppm/°C 銅とマッチしたX/Y CTEはアンテナPCBの熱ストレスを軽減する
ガラスの移行温度 (Tg): >280°C 高温処理と厳しい環境での信頼性の高い動作をサポート
低水分吸収: 0.02% 湿気のある操作条件での信頼性を向上させ,屋外アンテナの展開に理想的です
熱伝導性: 0.6 W/mK 効率的な熱消耗を促進し,アンテナシステムの電力処理を改善する
RO4533 PCB の 主要 な 利点
RO4533基板は,モバイルインフラストラクチャアンテナのエンジニアと製造者にとって多くの利点を提供しています.
低損失,低Dk,低PIM応答 幅広いモバイルインフラストラクチャアンテナアプリケーションに適しています
熱固定樹脂システム 標準的なPCB製造プロセスと互換性があり,製造の複雑性とコストを削減
卓越した寸法安定性 より大きなパネルサイズでより高い出力を提供し,生産効率を最適化します
均一な機械特性 操作中に機械的な形を維持し,アンテナの一貫した性能を確保する
高熱伝導性 電力処理能力を向上させ,高電力アプリケーションにおけるアンテナの信頼性を向上させる
申請
RO4533 2層RFPCBは,特に低損失,高性能モバイルインフラアプリケーションのために設計されています.
- 携帯電話インフラストラクチャの基地局アンテナ
-WiMAXアンテナネットワーク
アートワーク フォーマット & 入手可能性
図形形式: Gerber RS-274-X で提供されています. PCB 製造のための業界標準の形式です.すべての主要な設計および製造ソフトウェアとの互換性を確保し,信頼性の高い生産を保証する.
配達可能: 世界 規模 工学家や製造業者の需要を満たすため,業界標準に準拠する配達期間で,世界規模の配送を提供しています.
|
|
