| MOQ: | 1個 |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空袋+カートン |
| 配達期間: | 8～9営業日 |
| 決済方法: | T/T |
| 供給能力: | 5000PCS/月 |

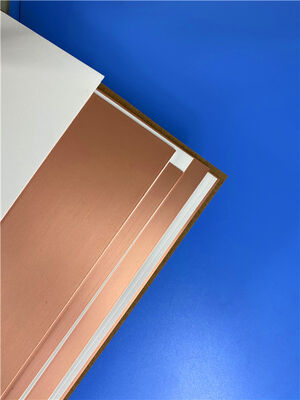

TLX-9は,PTFE (ポリテトラフッロエチレン) を用いたガラス繊維布のコーティングに35年以上の経験を持つタコニックが製造する銅塗装PTFE/織物ガラスラミネートです.この専門知識により TLX-9は 電気的・機械的性能が 極めてよく制御されています.
主要な電気仕様
変電常数 (Dk): 2.5; この範囲内のどこでも ± 0 の許容値で指定できます.04.
分散因子 (Df): 10 GHz で測定すると約 0.0019
処理可能性と次元安定性
TLXラミネート (TLX-9を含む) は,PTFE/織物繊維材料の標準的方法を使用して切断,掘削,磨削,塗装することができます.製造過程で水分吸収がほとんどなく,寸法も安定している..
銅製 コーティング オプション
TLXラミナットは,一般的に1/2,1,または2オンスで注文されます. 片側または両側に電極配置された銅.
典型的な用途
TLX-9ラミナットは,以下を含む幅広い高周波およびマイクロ波アプリケーションに適しています.
| TLX-9 典型的な 価値 | |||||
| 資産 | 試験方法 | 単位 | 価値 | 単位 | 価値 |
| ダイレクトレクトル常数 @ 10 GHz | IPC-TM 6502.5.5.5 | 2.50 | 2.50 | ||
| 分散因数 @ 10 GHz | IPC-TM 6502.5.5.5 | 0.0019 | 0.0019 | ||
| 水分吸収 | IPC-TM 6502.6.2.1 | % | <0.02 | % | <0.02 |
| ダイレクトリック分解 | IPC-TM 650 2 試験用5.6 | kV | >60 | kV | >60 |
| 容積抵抗性 | IPC-TM 6502.5.17.1 | モーム/cm | 107 | モーム/cm | 107 |
| 表面抵抗性 | IPC-TM 6502.5.17.1 | ほら | 107 | ほら | 107 |
| 弧抵抗 | IPC-TM 650 2 試験用5.1 | 秒数 | >180 | 秒数 | >180 |
| 折りたたみの長さ | IPC-TM 650 2 試験用4.4 | パウンド/イン | >23000 | N/mm2 | >159 |
| 折りたたみの強さ | IPC-TM 650 2 試験用4.4 | パウンド/イン | >19000 | N/mm2 | >131 |
| 剥離強度 (1オンス銅) | IPC-TM 650 2 試験用4.8 | パウンド/線形入 | 12.0 | N/mm | 2.1 |
| 熱伝導性 | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 9〜12 | ppm/°C | 9〜12 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 130〜145 | ppm/°C | 130〜145 |
| UL-94 炎症性評価 | UL-94 | V-0 | V-0 | ||
|
|
