2層F4BTMS1000 PCB 10ml 高周波ラミネート OSP仕上げ

2層F4BTMS1000 PCB 10ml 高周波ラミネート OSP仕上げ

MOQ: 1個
価格: USD9.99-99.99
標準パッケージ: 真空袋+カートン
配達期間: 8~9営業日
決済方法: T/T
供給能力: 5000PCS/月
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-332.V1.0
プリント基板の材質:
F4BTMS1000
プリント基板の厚さ:
0.4mm
レイヤー数:
2層
プリント基板サイズ:
79.6mm×45mm (1個)
銅の重量:
外層に 1 オンス (1.4 ミル) (35 μm)
表面仕上げ:
OSP (有機はんだ付け性保存剤)
ハイライト:

TLX-9 PCB 高周波ラミネート

,

銅塗装板PCB材料

,

高周波銅張ラミネート

製品説明

航空宇宙、軍事、高周波アプリケーションの厳しい要求を満たすように設計された、信頼性の高い 2 層リジッド RF PCB をお探しですか?この 2 層リジッド RF PCB は、F4BTMS1000OSP仕上げ。 IPC クラス 2 品質基準に準拠したこの PCB は、航空宇宙機器、軍用レーダー システム、衛星通信、フェーズド アレイ アンテナなどの重要なアプリケーションに対して一貫した信頼性の高いパフォーマンスを保証します。高信頼性、低誘電損失、幅広い周波数適応性を重視したこの製品は、高精度の航空宇宙および RF プロジェクト向けに国産で代替可能な海外製基板を求めているエンジニアや調達チームにとって理想的な選択肢として際立っています。



プリント基板仕様s

工事項目 詳細
基材 F4BTMS1000 – アップグレードされた高信頼性材料で、航空宇宙用途に最適で、同等の海外製品と置き換えることができます。
レイヤー数 2 層 – 高周波および高信頼性の動作要件を満たすように最適化されたリジッド PCB 構造
基板寸法 79.6mm x 45mm (1PCS)、+/- 0.15mm という厳しい公差を特徴としており、さまざまなアセンブリ構成に正確にフィットします。
トレース&スペース 最小 5/6 ミルにより、信号の完全性を損なうことなくコンパクトな細線回路の設計が可能
最小穴サイズ 0.2mm、航空宇宙およびRFアプリケーションの高精度部品実装要求に対応
ビア ブラインドビアがないため、製造プロセスが合理化され、高周波信号伝送のための安全な層間接続が確保されます。
仕上がり板厚 0.4mm で、航空宇宙およびコンパクト RF 機器の厚さ要件を満たしながら、軽量で機械的堅牢性を実現
銅の重量 外層 (35μm) に 1 オンス (1.4 ミル) があり、高周波 RF およびマイクロ波信号に対して優れた伝導性を実現します。
ビアのめっき厚さ 20μm、IPCクラス2規格に準拠し、過酷な動作環境において信頼性の高い電気接続と機械的耐久性を保証します。
表面仕上げ OSP (有機はんだ付け性保存剤) により、高精度アセンブリの優れたはんだ付け性と長期信頼性を確保
シルクスクリーン&ソルダーマスク 上下のシルクスクリーンはありません。上部または下部のはんだマスクがないため、高周波 RF 信号性能に最適化されたクリーンな設計が保証されます。
品質テスト 出荷前に全数電気テストが実行され、機能が保証され、信頼性の高い展開のために欠陥のあるユニットが排除されます。



PCB スタック-上へ 構成

スタックアップコンポーネント 仕様と説明
銅層 1 35μm – 高周波RFおよび航空宇宙用途向けに効率的な信号伝送と熱伝導率を確保
F4BTMS1000コア 0.254mm (10mil) – PCB の優れた性能の基盤として機能し、信頼性の高い航空宇宙および RF プロジェクト向けに特別に設計されています。
銅層 2 35μm – 一貫した導電率と対称性を実現し、高周波 RF 回路のバランスのとれた信号フローを確保します。



アートワークの形式と利用可能性

アートワーク形式: Gerber RS-274-X によって提供 – PCB 製造の業界標準形式であり、互換性と信頼性が保証されます。



入手可能性: 世界中 – 当社は世界中のエンジニアや製造業者のニーズに応えるため、業界標準を満たす納期で世界各地への発送を提供しています。

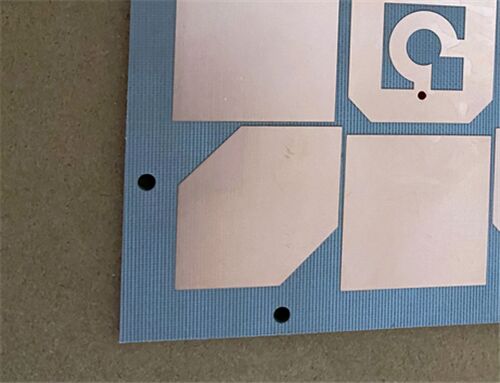

2層F4BTMS1000 PCB 10ml 高周波ラミネート OSP仕上げ 0



F4BTMS1000基板:高信頼性能の鍵

アップグレードされた F4BTMS シリーズの一部として、F4BTMS1000 基板は当社の PCB の卓越した信頼性と性能のバックボーンを形成し、航空宇宙、軍事、および高周波アプリケーションの厳しい要求を満たすように設計されています。



F4BTMS シリーズは、F4BTM シリーズのアップグレード版であり、材料配合と製造プロセスの両方で技術的な進歩を遂げています。この材料は大量のセラミックスを強化し、極薄の極細ガラス繊維クロスで強化されており、全体的な性能が大幅に向上し、より広い範囲の誘電率を実現します。航空宇宙用途に特化した高信頼性の材料であり、海外類似製品の代替品としてご利用いただけます。



少量の極薄・極細ガラス繊維クロスと四フッ化エチレン樹脂を混合した大量の均一分散特殊ナノセラミックスを一体化することで、ガラス繊維による電磁波伝播への悪影響を最小限に抑えた素材です。この設計により、誘電損失が減少し、寸法安定性が向上し、材料の X/Y/Z 異方性が減少します。また、使用可能な周波数範囲が拡大し、耐電圧が向上し、熱伝導率が向上します。さらに、この材料は優れた低熱膨張係数と安定した誘電温度特性を示します。



F4BTMSシリーズは、導体損失を低減し、剥離強度に優れたRTF(Reverse-Treated Foil)低粗度銅箔を標準装備しています。銅ベースとアルミニウムベースの両方と互換性があり、幅広い高信頼性アプリケーションに対する汎用性がさらに高まります。



F4BTMS1000 PCBの主な特長

F4BTMS1000 は、特に高信頼性、高周波アプリケーション向けに調整された次のような優れた電気的および機械的機能を備えています。



誘電率 (Dk): 10GHz で 10.2 – 高周波 RF およびマイクロ波アプリケーションの安定した信号伝播を保証します。



誘電正接: 10GHz で 0.0020、20GHz で 0.0023 – 誘電損失が低く、高周波回路の信号の完全性を維持するために重要です



CTE (熱膨張係数): X 軸 16 ppm/°C、Y 軸 18 ppm/°C、Z 軸 32 ppm/°C (範囲: -55 °C ~ 288 °C) – 極端な温度範囲にわたって優れた寸法安定性を示し、航空宇宙環境に最適です。



Dk の低い熱係数: -320 ppm/°C (範囲: -55°C ~ 150°C) – 温度変動下でも安定した誘電特性により、一貫した性能を保証します



高い熱伝導率: 0.81 W/mk – 効率的な熱放散を可能にし、高電力および過酷な環境でコンポーネントを保護します。



低吸湿率: 0.03% – 湿気の多いまたは過酷な動作条件における信頼性を高め、航空宇宙および軍事用途に適しています。



アプリケーション

F4BTMS1000 2 層 RF PCB は、以下を含む高信頼性、高周波アプリケーション向けに特別に設計されています。



  • 航空宇宙機器、宇宙および客室機器
  • マイクロ波およびRFシステム
  • レーダーシステム、特に軍事レーダー
  • フィードネットワーク
  • 位相感応アンテナとフェーズド アレイ アンテナ
  • 衛星通信など

2層F4BTMS1000 PCB 10ml 高周波ラミネート OSP仕上げ 1
