Rogers PCB 60mil 1.524mm RO4003C WLAN 用両面 RF PCB

Rogers PCB 60mil 1.524mm RO4003C WLAN 用両面 RF PCB

MOQ: 1PCS
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-005.V1.0
基材:
ロジャース4300C
PCBのサイズ:
84 x 78mm=1PCS
銅の重量:
1oz
表面の終わり:
液浸の金上のElectrolessニッケル
層の計算:
2つの層
PCBThickness:
1.6mm
ハイライト:

60mil陶磁器PCB板

,

1.524mm陶磁器PCB板

製品説明

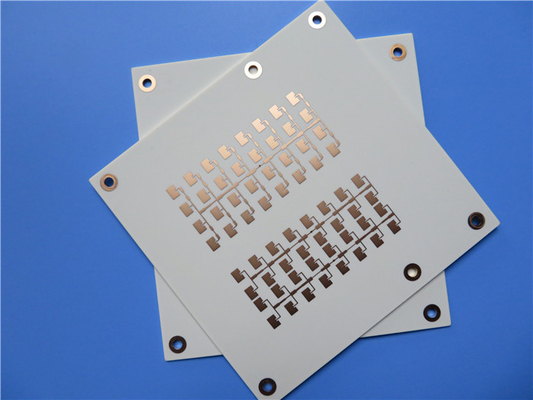

ロジャース 4003 60ミル 1.524mm回路基板RO4003C WLAN 用高周波 PCB 両面 RF PCB

(プリント基板はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)
