私達はあなたのRF PCBの解決の提供者である!
ロジャースPCB、Taconic PCB、アルロンPCB、F4B PCB
ISO9001、ISO14001、証明されるIATF 16949
|
商品の詳細:
お支払配送条件:
|
| 基材: | ロジャース4300C | PCBのサイズ: | 67 x 67mm=1up |
|---|---|---|---|
| PCBの厚さ: | 0.4mm | 銅の重量: | 1oz |
| 層の計算: | 2つの層 | 表面の終わり: | 液浸の金 |
| ハイライト: | 二重味方されたロジャースPCB板12mil,ロジャース4003高周波PCB,液浸の金の倍はPCB味方した |
||

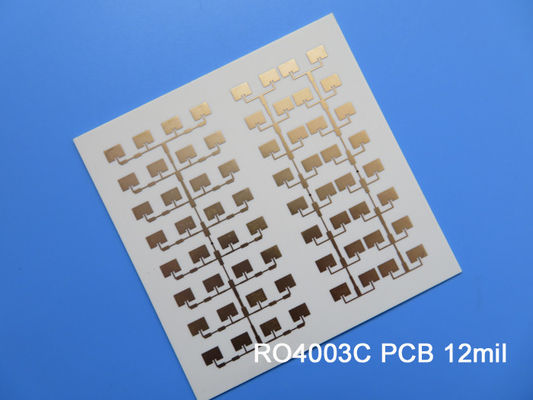

アンテナのためのロジャース4003 12mil 0.305mm高周波PCB RO4003C倍によって味方されるRF PCB
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
ロジャースRO4003C PCBsはPTFE/wovenガラスの電気性能の所有物によって編まれるガラス補強された炭化水素/製陶術である。デザイナーにふつう利用できる積層物の選択はへの以上のかなり減らされた一度操作上の頻度増加500のMHzである。PTFEとは違ってマイクロウェーブ材料を基づかせていた、特別なによ穴の処置か処理プロシージャは要求されない、従ってRO4003C PCBsは細胞基地局のアンテナ、電力増幅器、RFのの競争価格そして大量の適用を認識票、自動車レーダーおよびセンサー等私達に与えることができる。
比誘電率の温度係数はあらゆるサーキット ボード材料の最も低いのの中にあり、比誘電率は広い周波数範囲に安定している。RO4003C材料の拡張（CTE）の熱係数はPCBデザイナーに複数の主な利点を提供する。RO4003Cの拡張係数は材料が優秀な寸法安定性を表わすようにする銅混合された誘電性の多層板構造のために必要とされる特性のそれに類似している。RO4003Cの低いZ軸CTEは厳しい熱衝撃の適用の信頼できるめっきされたによ穴の質を、提供する。RO4003C材料に>280CのTgがある従って拡張の特徴は温度を処理するPCBの全体の範囲に安定している残る。
PCBの指定
| PCBのサイズ | 67 x 67mm=1up |
| 板タイプ | 倍はPCB味方した |
| 層の数 | 2つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------35um （1つのoz） +plateの最上層 |
| RO4003C 0.305mm | |
| 銅-------35um （1oz） +版BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 7.9ミル/5.9ミル |
| 最低/最高の穴: | 0.4 mm/0.4 mm |
| 異なった穴の数: | 1 |
| ドリル孔の数: | 3 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御: | いいえ |
| 金指の数: | 0 |
| 板材料 | |
| ガラス エポキシ: | RO4003C Tg280℃、えー<3> |
| 最終的なホイルの外面: | 1.5 oz |
| 内部最終的なホイル: | N/A |
| PCBの最終的な高さ: | 0.4 mm ±0.1 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金、18% |
| に適用するためにマスクをはんだ付けしなさい: | N/A |
| はんだのマスク色: | N/A |
| はんだのマスクのタイプ: | N/A |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | N/A |
| 構成の伝説の色 | N/A |
| 製造業者の名前かロゴ: | N/A |
| を経て | 穴（PTH）を通ってめっきされる、最低のサイズ0.4mm。 |
| FLAMIBILITYの評価 | N/A |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
典型的な適用は次の通りある:
自動車レーダーおよびセンサー
細胞基地局のアンテナ
直接放送衛星
低雑音のブロック
電力増幅器
RFID
ロジャース4003C （RO4003C）のデータ用紙
| RO4003Cの典型的な価値 | |||||
| 特性 | RO4003C | 方向 | 単位 | 条件 | テスト方法 |
| 比誘電率、εProcess | 3.38±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5はStriplineを締め金で止めた | |
| 比誘電率、εDesign | 3.55 | Z | 8つから40のGHz | 微分位相の長さ方法 | |
| 消滅Factortanのδ | 0.0027 0.0021 |
Z | 10 GHz/23℃ 2.5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| εの熱係数 | +40 | Z | ppm/℃ | -50℃to 150の℃ | IPC-TM-650 2.5.5.5 |
| 容積抵抗 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 表面の抵抗 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 電気強さ | 31.2(780) | Z | Kv/mm （v/mil） | 0.51mm （0.020"） | IPC-TM-650 2.5.6.2 |
| 抗張係数 | 19,650 （2,850） 19,450 （2,821） |
X Y |
MPa （ksi） | RT | ASTM D 638 |
| 引張強さ | 139 （20.2） 100 （14.5） |
X Y |
MPa （ksi） | RT | ASTM D 638 |
| Flexural強さ | 276 （40） |
MPa （kpsi） |
IPC-TM-650 2.4.4 | ||
| 寸法安定性 | <0> | X、Y | mm/m （ミル/インチ） |
etch+E2/150℃の後 | IPC-TM-650 2.4.39A |
| 熱膨張率 | 11 14 46 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| Td | 425 | ℃ TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.71 | W/M/oK | 80℃ | ASTM C518 | |
| 湿気の吸収 | 0.06 | % | 48hrs液浸0.060" サンプル温度50の℃ |
ASTM D 570 | |
| 密度 | 1.79 | gm/cm3 | 23℃ | ASTM D 792 | |
| 銅の皮Stength | 1.05 （6.0） |
N/mm （pli） |
はんだの浮遊物の後1つのoz。 EDCホイル |
IPC-TM-650 2.4.8 | |
| 燃焼性 | N/A | UL 94 | |||
| 互換性がある無鉛プロセス | はい | ||||
