| MOQ: | 1pcs |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

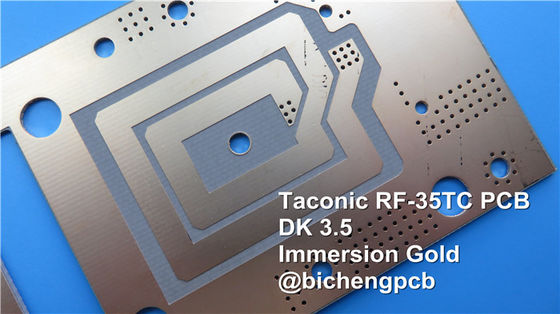

電力増幅器のための黒いはんだのマスクそして液浸の金とのRF-35TC 20mil 0.508mmで造られるTaconic PCB
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
RF-35TCはタイプのTaconic会社からの高周波材料である。それは高い熱伝導性の「クラスのベスト」の低い誘電正接を提供する。この材料はdBのあらゆる1/10thが重大であるトランジスターのような両方送電線そして表面の台紙の部品からの熱を拡散させるとPCBの基質が期待される高い発電の適用のために最も適し。
RF-35TCは基づくPTFE陶磁器の満たされたガラス繊維の基質である。それは比誘電率で上向きの漂流および合成ゴム（炭化水素）の競争相手のような誘電正接を酸化しないし、黄色にならなかったり示さない。
この積層物に3.50という低い比誘電率の値があり、0.0011の極端に低いDfがある。それは高い熱伝導性を低い誘電正接および更に挿入損失を減らす控えめな銅に結束に、非常によく与える。
RF-35TCの積層物はアンテナ、衛星、フィルター、カプラーおよび電力増幅器にとって理想的である。
PCBの指定
| PCBのサイズ | 95 x 68mm=1PCS |
| 板タイプ | 倍はPCB味方した |
| 層の数 | 2つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | 肯定 |
| 層の旋回待避 | 銅-------35um （1つのoz） +plateの最上層 |
| RF-35TC 0.508mm | |
| 銅-------35um （1oz） +版BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 5ミル/5ミル |
| 最低/最高の穴: | 0.4 mm/5.5 mm |
| 異なった穴の数: | 6 |
| ドリル孔の数: | 12 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御: | いいえ |
| 金指の数: | 0 |
| 板材料 | |
| ガラス エポキシ: | RF-35TC 0.508mm |
| 最終的なホイルの外面: | 1.5 oz |
| 内部最終的なホイル: | N/A |
| PCBの最終的な高さ: | 0.6 mm ±0.1 |
| めっきおよびコーティング | |
| 表面の終わり | ENIG |
| に適用するためにマスクをはんだ付けしなさい: | 上、12micron最低 |
| はんだのマスク色: | 緑、PSR-2000GT600D、Taiyoは供給した。 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | 上 |
| 構成の伝説の色 | 、IJR-4000 MW300白いのTaiyoのブランド |
| 製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
| を経て | 穴（PTH）を通ってめっきされる、最低のサイズ0.4mm。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
RF-35TCのデータ用紙
| RF-35TCの典型的な価値 | |||||
| 特性 | テスト方法 | 単位 | 価値 | 単位 | 価値 |
| DK @10 GHz | IPC-650 2.5.5.5 .1 （変更される） | 3.5 | 3.5 | ||
| Tck （- 30から120℃） | IPC-650 2.5.5.5 .1 （変更される） | PPM | 24 | PPM | 24 |
| Df @10 GHz | IPC-650 2.5.5.5 .1 （変更される） | 0.0011 | 0.0011 | ||
| 絶縁破壊 | IPC-650 2.5.6 （内部平面、オイルの2つのピン） | kV | 56.7 | kV | 56.7 |
| 絶縁耐力 | ASTM D 149 （平面を通して） | V/mil | 570 | V/mm | 22,441 |
| アーク抵抗 | IPC-650 2.5.1 | 秒 | 304 | 秒 | 304 |
| 湿気の吸収 | IPC-650 2.6.2.1 | % | 0.05 | % | 0.05 |
| Flexural強さ（MD） | ASTM D 790/IPC-650 2.4.4 | psi | 12,900 | N/mm2 | 88.94 |
| Flexural強さ（CD） | ASTM D 790/IPC-650 2.4.4 | psi | 11,700 | N/mm2 | 80.67 |
| 引張強さ（MD） | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 9,020 | N/mm2 | 62.19 |
| 引張強さ（CD） | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 7,740 | N/mm2 | 53.37 |
| 壊れ目（MD）の延長 | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| 壊れ目（CD）の延長 | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| ヤングの係数（MD） | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 667,000 | N/mm2 | 4,599 |
| ヤングの係数（CD） | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 637,000 | N/mm2 | 4,392 |
| ポアソンの比率（MD） | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
| ポアソンの比率（CD） | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
| 圧縮係数 | ASTM D 695 （23℃） | psi | 560,000 | N/mm2 | 3,861 |
| Flexural強さ（MD） | ASTM D 790/IPC-650 2.4.4 | psi | 1.46 x 106 | N/mm2 | 10,309 |
| Flexural強さ（CD） | ASTM D 790/IPC-650 2.4.4 | psi | 1.50 x 106 | N/mm2 | 10,076 |
| 皮Stength （½ oz.CVH） | IPC-650 2.4.8 （熱圧力。） | Ibs。/inch | 7 | g/cm3 | 1.25 |
| 熱伝導性（の125℃ Unclad） | ASTM F433 （守られた熱流） | を使って（mK） | 0.6 | を使って（mK） | 0.6 |
| 熱伝導性（C1/C1,125℃） | ASTM F433 （守られた熱流） | を使って（mK） | 0.92 | を使って（mK） | 0.92 |
| 熱伝導性（CH/CHの125℃） | ASTM F433 （守られた熱流） | を使って（mK） | 0.87 | を使って（mK） | 0.87 |
| 寸法安定性（MD） | IPC-650-2.4.39 Sec.5.4 （腐食の後で） | mils/in. | 0.23 | mm/M | 0.23 |
| 寸法安定性（CD） | IPC-650-2.4.39 Sec.5.4 （腐食の後で） | mils/in. | 0.64 | mm/M | 0.64 |
| 寸法安定性（MD） | IPC-650-2.4.39 Sec.5.5 （熱圧力。） | mils/in. | -0.04 | mm/M | -0.04 |
| 寸法安定性（CD） | IPC-650-2.4.39 Sec.5.5 （熱圧力。） | mils/in. | 0.46 | mm/M | 0.46 |
| 表面の抵抗 | IPC-650 2.5.17.1 （高い臨時雇用者の後で。） | Mohms | 8.33 x 107 | Mohms | 8.33 x 107 |
| 表面の抵抗 | IPC-650 2.5.17.1 （湿気の後で） | Mohms | 6.42 x 107 | Mohms | 6.42 x 107 |
| 容積抵抗 | IPC-650 2.5.17.1 （高い臨時雇用者の後で。） | Mohms/cm | 5.19 x 108 | Mohms/cm | 5.19 x 108 |
| 容積抵抗 | IPC-650 2.5.17.1 （湿気の後で） | Mohms/cm | 2.91 x 108 | Mohms/cm | 2.91 x 108 |
| CTE （Ｘ軸） （25-260℃） | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE （Ｙ軸） （25-260℃） | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE （Z軸） （25-260℃） | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| 密度 | ASTM D 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| 硬度 | ASTM D 2240 （D）海岸 | 79.1 | 79.1 | ||
| 壊れ目（MD）の緊張 | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
| 壊れ目（CD）の緊張 | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
| 比熱 | ASTM E 1269-05、E 967-08、E968-02 | j/（gの℃） | 0.94 | j/（gの℃） | 0.94 |
| Td （2%の減量） | IPC-650 2.4.24.6 /TGA | の | 788 | ℃ | 420 |
| Td （5%の減量） | IPC-650 2.4.24.6 /TGA | の | 817 | ℃ | 436 |
|
|
