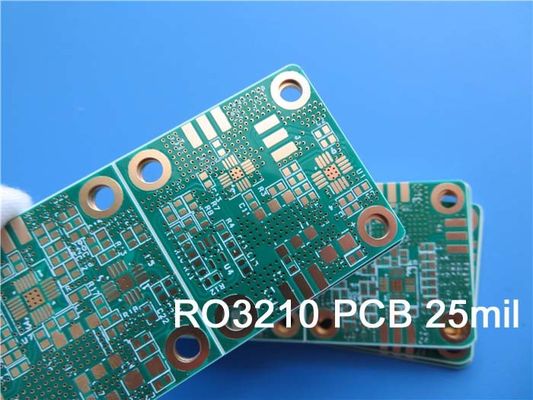

ロジャース PCB RO3210 25ml DK10.2 自動車回路板

ロジャース PCB RO3210 25ml DK10.2 自動車回路板

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-056.V1.0
基礎材料:
RO3210
層数:
2層
PCBの厚さ:
0.8mm
PCBのサイズ:
35 x 77 mm = 2 デザイン = 2PCS
溶接マスク:
緑色
シルクスクリーン:
ホワイト
銅の重量:
0.5オンス
表面仕上げ:
浸水金
ハイライト:

RO3210自動車サーキット ボード

,

DK10.2自動車サーキット ボード

,

RO3210車のサーキット ボード

製品説明

ロジャース RO3210 高周波回路材料は,繊維ガラスで強化されたセラミックで満たされたラミネートです.この材料は,例外的な電気性能と機械的な安定性を提供するために設計されていますRO3210ラミナットは,非織物PTFEラミナットの表面の滑らかさを組み合わせています.これらの材料は,標準的なPTFE回路板加工技術を使用してPCBに製造できるので,大量生産と市場での競争力のある価格を得るRO3210基板の電解常数は 10.2 で,消耗因子は 0 です.0027.



典型的な用途s:

1自動車の衝突回避システム

2自動車 衛星アンテナ

3ケーブルシステムでのデータリンク

4LMDSと無線ブロードバンド

5リモートメーターリーダー



PCB 仕様

PCB の サイズ 35 x 77 mm = 2 デザイン = 2PCS
板のタイプ 双面PCB
層数 2層
表面マウント部品 はい
穴 の 部品 を 通し て はい
レイヤースタック 銅 ------- 18um ((0.5オンス) +プレートTOP層
RO3210 0.635mm
銅 ------- 18um ((0.5オンス) +プレートBOT層
テクノロジー
最小の痕跡と空間: 6ミリ / 6ミリ
最小/最大穴: 0.3 mm / 5.6 mm
異なる穴の数: 2
穴数: 182
磨いたスロット数: 0
内部切断数: 0
阻力制御: ありません
金色の指の番号: 0
板材
エポキシガラス: RO3210 0.635mm
末尾のホイール外側: 1オンス
ファイナルホイール内側: 1オンス
PCBの最終高さ: 0.8 mm ±008
塗装とコーティング
表面塗装 浸水金 (23.3%) 0.05μm/3μmニッケル
溶接マスク 適用: 上と下 12ミクロン最低
溶接マスクの色: グリーン,PSR-2000GT600D,タイヨ 供給
溶接マスクタイプ: LPSM
形状/切断 ルーティング,Vカット
標識
コンポーネント伝説の側面 トップとボトム
部品レジェンドの色 ホワイト,IJR-4000 MW300,タイヨブランド
製造者名またはロゴ: ボードにマークされ,指揮者と脚の自由エリア
VIA 穴 (PTH) を塗装し,最小サイズは0.3mmである.
燃やす可能性の評価 UL 94-V0 承認基準
次元容量
輪郭の寸法: 0.0059"
板の塗装: 0.0029"
ドリルの許容量: 0.002 "
テスト 100% 送料前の電気テスト
提供される美術品の種類 メールファイル,ゲルバー RS-274-X,PCBDOCなど
サービスエリア 世界中で 世界的に



ロジャース PCB RO3210 25ml DK10.2 自動車回路板 0



ロジャーズのデータシート3210(R)O3210)

RO3210 典型的な値
資産 RO3210 方向性 単位 条件 試験方法
ダイレクトリコンスタンット,ε プロセス 10.2±05 Z   10 GHz 23°C IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定
ダイレクトレクトル常数,ε設計 10.8 Z   8GHzから40GHz 分相長法
消耗因子,tanδ 0.0027 Z   10 GHz 23°C IPC-TM-650 2 試行錯誤した5.5.5
熱系数 ε -459 について Z ppm/°C 10 GHz 0°Cから100°C IPC-TM-650 2 試行錯誤した5.5.5
次元安定性 0.8 X,Y mm/m コンド A ASTM D257
容積抵抗性 103   MΩ.cm コンド A IPC25.17.1
表面抵抗性 103   コンド A IPC25.17.1
張力モジュール 579
517
MD
CMD
kpsi 23°C ASTM D 638
水吸収 <0.1 - % D24/23 IPC-TM-650 2 試行錯誤した6.2.1
特定熱量 0.79   j/g/k   計算した
熱伝導性 0.81   W/M/K 80°C ASTM C518
熱膨張係数
(−55〜288°C)
13
34

X,Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2 試行錯誤した4.4.1
Td 500   °C TGA ASTM D3850
密度 3   gm/cm3
銅皮の強度 11   プリー 1オンス,EDC 溶接後浮遊 IPC-TM 24.8
炎症性 V-0       UL 94
鉛のないプロセス 互換性 そうだ
