6層ハイブリッドPCB 10ml ブラインド経路

6層ハイブリッドPCB 10ml ブラインド経路

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-081.V1.0
基礎材料:
RO4350B+FR-4
層数:
6 層
PCBの厚さ:
1.8mm
PCBのサイズ:
75 x 110mm=1PCS
溶接マスク:
緑色
シルクスクリーン:
ホワイト
銅の重量:
1オンス
表面塗装:
浸水金
ハイライト:

6層FR4 PCB板

,

10mil FR4 PCB板

,

FR4 6つの層PCB

製品説明

皆さん こんにちは

温かいあいさつ

RO4350BとFR-4で構築された 6層ハイブリッドPCBについてお話します. まず最初に見てみましょう.

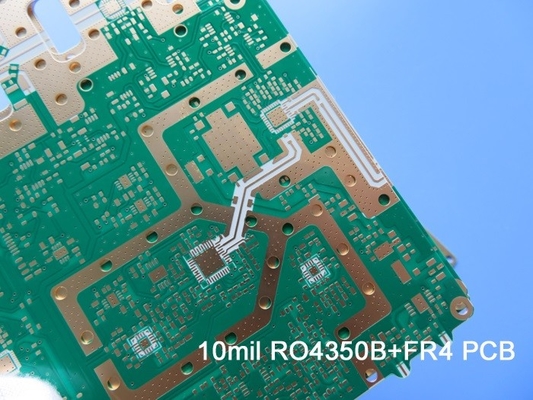

6層ハイブリッドPCB 10ml ブラインド経路 0



これはレーダーアンテナの適用用です 上側と下側にはRO4350Bのコアが2つあります各電解材料が0以上である.2mm 厚さで,1.9mm 厚さの PCB の厚さになります. パッドと穴は浸水金で塗装されています. 供給されたゲルバーデータを使用して IPC 6012 クラス 2 に基づいて製造されています.25パネルはそれぞれ輸送のために梱包されています.



6層ハイブリッドPCB 10ml ブラインド経路 1



2番目を見てみよう



6層ハイブリッドPCB 10ml ブラインド経路 2



この型は,最初の型よりも複雑である. 10ml RO4350Bコアは同じである.主な違いは,盲目経由で3種類が含まれていることである. 仕様は以下のとおりである:



基礎材料:RO4350B 10ml + FR4

層数: 6 層

タイプ:L1-L2,L1-L3,L1-L4経由で盲目

フォーマット: 82mm x 95mm = 1種類 = 1枚

表面塗装: 浸し金

銅重量:外層35μm/内層35μm

溶接マスク / 伝説: ない

最終PCBの高さ:1.4mm

標準:IPC6012 クラス2

梱包: 20枚のパネルは出荷のために梱包されています.

実施期間: 20 営業日

保存期間: 6ヶ月



半オンス銅を使用している非常に類似した製品があります. 完成したPCBの厚さは1.0mmです. 次ののはスタックアップとマイクロセクトンです.



6層ハイブリッドPCB 10ml ブラインド経路 3

6層ハイブリッドPCB 10ml ブラインド経路 4



ほらほらRO4350BハイブリッドPCBの多くの利点があります.

1) すべてのFR4ボードのスタックアップよりも信号完整性性能が向上した.

2) 低損失の材料をすべて備えたスタックアップよりもコストが削減される.

(3) 工学設計は,生産前期に問題が発生するのを防ぐ.

4) ISO9000,ISO14001,IATF16949,UL認定工場

5) IPCクラス2 / IPCクラス3



応用範囲は広く,以下に記載されています.

- レーダーデータ取得コンバーター

- ミスストリップアンテナ

- 塔に搭載されたブースター

- モジュール式オシロスコップ

5Gアンテナなど



ありがとうございました. RF PCB の質問については,ご連絡ください.



付録:PCBデータシート

PCB の サイズ 75 x 110mm = 1PCS
板のタイプ 多層PCB
層数 6 層
表面マウント部品 はい
穴 の 部品 を 通し て 違う
レイヤースタック 銅 ------- 35um ((1オンス) +プレートTOP層
ダイレクトリック RO4350B 0.254mm (10ml)
銅 ------- 35um ((1オンス)
  PP+FR4+PP 0.695mm
  銅 ------ 35um (1oz)
  FR-4 0.25mm
  銅 ------ 35um (1oz)
  PP 0.21mm
  銅 ------35um (1オンス)
  ダイレクトリック RO4350B 0.254mm (10ml)
  銅 ------- 35um ((1オンス) +プレートBOT層
テクノロジー
最小の痕跡と空間: 4ミリ / 5ミリ
最小/最大穴: 0.3mm / 2.0mm
異なる穴の数: 12
穴数: 167
磨いたスロット数: 0
内部切断数: 3
阻力制御: ありません
金色の指の番号: 0
板材
エポキシガラス: RO4350B Tg280°C,er<3.48ロジャース・コープ FR-4 IT158
末尾のホイール外側: 1.5オンス
ファイナルホイール内側: 1オンス
PCBの最終高さ: 1.8mm ±0.18mm
塗装とコーティング
表面塗装 浸水金
溶接マスク 適用: トップ,最低12ミクロン
溶接マスクの色: 緑色 PRS-2000GT600D 台東製
溶接マスクタイプ: LPSM
形状/切断 ルーティング
標識
コンポーネント伝説の側面 トップ
部品レジェンドの色 ホワイト,IJR-4000 MW300,タイヨブランド
製造者名またはロゴ: ボードにマークされ,指揮者と脚の自由エリア
VIA 穴 (PTH) を塗装し,最小サイズは0.3mm. L1-L2,L3-L6経由で盲目
燃やす可能性の評価 UL 94-V0 承認基準
次元容量
輪郭の寸法: 0.0059"
板の塗装: 0.0029"
ドリルの許容量: 0.002 "
テスト 100% 送料前の電気テスト
提供される美術品の種類 メールファイル,ゲルバー RS-274-X,PCBDOCなど
サービスエリア 世界中で 世界的に
