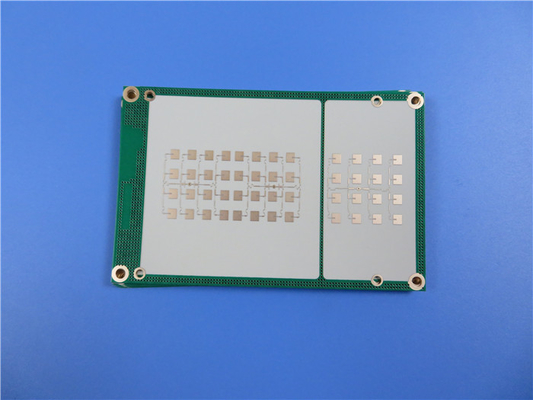

8ミリロジャース 4003C PCBボード

Rogers 4003C 高周波 PCB浸漬金、銀、錫、OSP による 8mil、12mil、20mil、32mil、60mil コーティング付き

(PCB はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)

こんにちは、みんな、

今日は、RO4003C ラミネート上に構築された高周波 PCB を紹介します。

RO4003C は、Rogers Corporation のガラス織布強化炭化水素樹脂セラミック充填積層板で、PTFE と非常によく似た電気的特性を持ち、その加工性はエポキシ樹脂 (ガラス布) 材料と似ています。

それでは、RO4003C ラミネートの 5 つの利点を見てみましょう。

1. 高周波性能の向上

RO4003C 材料は、PTFE とは異なり、優れた高周波性能を提供するように専用に設計された炭化水素セラミック充填積層板です。

2. 誘電損失の低減

誘電損失が低いため、優れた電気的性能が得られ、高い動作周波数のアプリケーションが可能になります。

3. 周波数全体にわたって一貫した電気特性

RO4003C 材料は、広範囲の周波数にわたって一貫した電気的特性を備えているため、RF マイクロ波回路、整合ネットワーク、および制御されたインピーダンス伝送線路にとって理想的な選択肢となります。

4. 低い熱誘電率

RO4003C は、誘電率の熱係数が低いため、優れた寸法安定性を示します。これは、混合誘電体多層 PCB を構築し、信頼性の高いメッキスルーホールを確保するために不可欠です。

5. 費用対効果

RO4003C ラミネートは、自動ハンドリング システムと銅表面処理スクラブ装置を使用して、特殊な技術を必要とせずに処理できます。その特性により、大量生産においてコスト効率の高いオプションとなります。

PCB の機能

RO4003C の両面回路基板は、12mil、16mil、20mil、32mil、60mil などのさまざまな厚さで利用できます。基地局アンテナ、パワーアンプ、RFID、レーダー、センサーなど、さまざまな一般的および非伝統的なマイクロ波/無線周波数アプリケーションで使用されています。

RO4003C PCBの基本色は白です。

多層プリント基板

RO4003C のさまざまなコア上には、多層回路基板が構築されています。たとえば、12 ミル コアと 20 ミル コアの RO4003C 上の 4 層基板、または 32 ミル RO4003C の 2 つのコア上の 4 層 PCB などです。回路基板上の RF ラインの電気長は、コアの固定厚さに大きく影響されます。

ハイブリッド基板

高周波環境での信号損失を軽減せずに製造コストを節約するために、FR-4 を使用した混圧製造が登場しました。現在、混合回路基板の技術は成熟しており、市場で普及しています。

当社は試作、小ロット、量産サービスを提供することに特化しています。

このような基板に関するご要望がございましたら、お気軽にお問い合わせください。

読んでいただきありがとうございます。
