詳細製品概要
基材: 有機性陶磁器の積層物TLF-35 層の計算: 1つの層、2つの層、4つの層。
PCBの厚さ: 0.8mm、1.6mm PCBのサイズ: ≤400mm X 500mm
銅の重量: 0.5oz、1oz、2oz 表面の終わり: 裸の銅、HASL、ENIG、液浸の錫等。
ハイライト:

裸の銅の多層PCB板

,

400x500mm多層PCB板

,

IATF16949多層PCB板



タコニック TLF-35 高周波 PCB30ミル、60ミルの厚さのコーティングイマージョンゴールド、HASL、イマージョンシルバー、錫付き

(PCB はカスタムメイドの製品です。表示されている写真とパラメータは参考用です)



こんにちは、みんな、

今日はTLF-35高周波PCBについてお話します。



Taconic TLF-35 は、織ガラス強化をベースにした有機セラミック積層板です。これは、セラミック充填技術とコーティングされた PTFE グラスファイバーの両方の成果です。

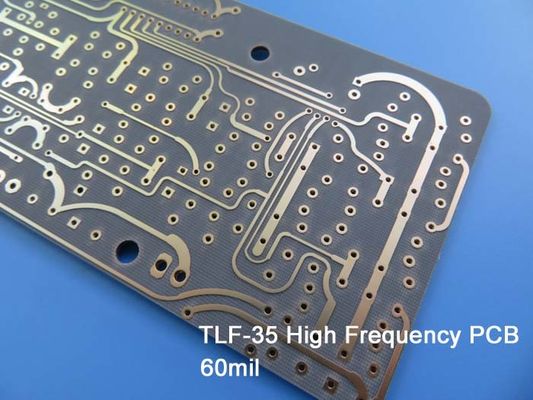

TLF-35 400x500mm多層Taconic PCB板裸の銅の表面の終わり 0



TLF-35の代表値

財産 試験方法 単位 価値 単位 価値
誘電率 @ 1.9 GHz IPC-TM650 2.5.5.5.1 モジュール   3.50±0.05   3.50±0.05
誘電正接 @ 1.9 GHz IPC-TM650 2.5.5.5.1 モジュール   0.0016   0.0016
損失係数 @ 10 GHz IPC-TM650 2.5.5.5.1 モジュール   0.0022   0.0022
吸水性 IPC-TM 650 2.6.2.1 % 0.03 % 0.03
剥離強度 (1 オンスの銅) IPC-TM 650 2.4.8 ポンド/リニアインチ 10 N/mm 1.8
体積抵抗率 IPC-TM 650 2.5.17.1 モーム・cm 2.0×109 モーム・cm 2.0×109
表面抵抗率 IPC-TM 650 2.5.17.1 モーム 3.0×108 モーム 3.0×108
長さ方向の曲げ強さ IPC-TM 650 650 2.4.4 psi 13000 N/mm2 90
横方向の曲げ強さ IPC-TM 650 650 2.4.4 psi 13000 N/mm2 90
熱伝導率 IPC-TM 650 2.4.50 W/m/K 0.37 W/m/K 0.37
xy CTE (50 ~ 150)) IPC-TM 650 2.4.41 ppm/ 9-12 ppm/ 9-12
熱膨張係数(50~150)) IPC-TM 650 2.4.41 ppm/ 80 ppm/ 80
可燃性 UL-94   V-0   V-0




その利点は次のとおりです。

1. DK3.5 による位相相互変調歪み (PIMD) の改善

TLF-35 は、アンテナ アプリケーション向けにサイズ効率の高い PCB 上で PIMD 性能を向上させるように設計されています。TLF-35 の誘電率は 3.5 であり、PIMD の必要レベルと同様です。



2. PTH品質の向上

より優れた PTH 品質を示し、より小さなドリル穴でもより安定した穴壁と絶縁抵抗をもたらします。



3. 高周波でも安定

TLF-35 は、優れた高周波性能を提供するように設計されています。



4. 低吸湿性

超低い吸湿率と低い散逸率により、周波数による位相シフトが最小限に抑えられます。



5. コスト。

低コストで大量の商用マイクロ波および高周波アプリケーションを実現します。



TLF-35 400x500mm多層Taconic PCB板裸の銅の表面の終わり 1



代表的な用途を以下に示します。

1. アンテナ

2. パワーアンプ(TD-SCDMA、WCDMAS、LTE、WLANなど)

3.LNA、リピータPA

4. パッシブ RF コンポーネント (フィルター、カプラーなど)



TLF-35 400x500mm多層Taconic PCB板裸の銅の表面の終わり 2



私たちのPCB の機能(TLF-35)

PCB の機能
PCB材質: 有機セラミック積層板
指定: TLF-35
誘電率 3.50±0.05
レイヤー数: 1層、2層、4層。
銅の重量: 0.5オンス、1オンス、2オンス
プリント基板の厚さ: 0.8mm、1.6mm
プリント基板のサイズ: ≤400mm×500mm
表面仕上げ: 裸銅、HASL、ENIG、浸漬錫など




当社は、1オンスおよび2オンスの銅、厚さ0.8mmおよび1.6mm、最大パネルサイズ400 X 500mm、表面仕上げ裸銅、HASL、ENIG、浸漬錫などを備えたTLF-35高周波PCBを供給できます。



Bicheng はプロトタイプ、小ロット、量産サービスの提供を専門としています。

ご不明な点がございましたら、お気軽にお問い合わせください。



読んでいただきありがとうございます。
