RO3003ロジャースPCB板

RO3003ロジャースPCB板

MOQ: 1pcs
価格: USD9.99-99.99
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-095.V1.0
基礎材料:
RO3003
層数:
1つの層、2つの層、多層の、雑種PCB
PCBの厚さ:
10mil (0.254mm)、20mil (0.508mm)、30mil (0.762mm)、60mil (1.524mm)
PCBのサイズ:
≤400mm × 500mm
溶接マスク:
緑色,黒色,青色,黄色,赤色など
銅の重量:
0.5oz (17μm), 1oz (35μm), 2oz (70μm)
表面塗装:
裸の銅、HASL、ENIG、OSP等…
ハイライト:

RO3003ロジャースPCB板

,

10milロジャースPCB板

製品説明



10mil、20mil、30milおよび60mil厚いコーティングの液浸金が付いているロジャースRO3003高周波PCB、液浸の銀、液浸の錫およびHASL

(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)



みなさん、こんにちは、

今日私達はRO3003高周波PCBs述べようと思っている。



RO3003高周波回路の積層物は商業マイクロウェーブおよびRFの適用の使用のために意図されている陶磁器に満ちたPTFEの合成物である。その明らかな特徴は電気性能が例外的であり、機械特性が安定し、一貫していることである。これは私達のデザイナーがそりまたは信頼性問題に出会わないで自由、に自由に、感じる多層板設計を開発することを可能にする。



私達をある特徴および適用を見ることを許可しなさい。

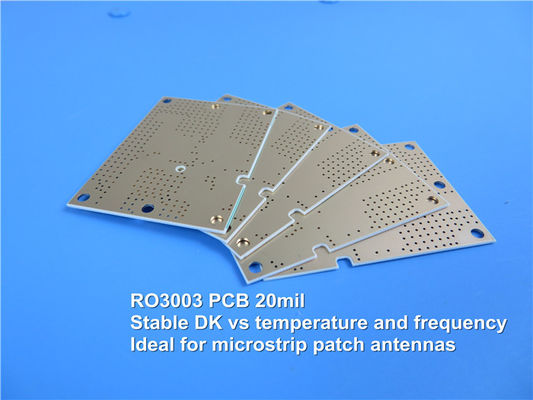

RO3003ロジャースPCB板 0



まず、低い誘電性損失、DF=0.001のそれは適用で77までのGHz使用することができる。



2番目に、安定した比誘電率対温度および頻度、それはバンド パス フィルター、マイクロストリップ パッチのアンテナおよび電圧制御発振器のための理想的な材料である。



3番目に、優秀な機械特性対温度、それは信頼できるstriplineおよび多層板構造である。



第四に、均一機械特性、それはエポキシのガラス多層板雑種設計の使用のために適している。



最後に、銅張りにするべき低い内部平面の拡張係数のマッチそれはより信頼できる表面の取付けられたアセンブリを可能にする;温度変化および展示物の優秀な寸法安定性に敏感な適用のための理想。



私達のPCBの機能(RO3003)

PCBの機能
PCB材料: 陶磁器に満ちたPTFEの合成物
デジグネーター: RO3003
比誘電率: 3.0 ±0.04 (プロセス)
3.0 (設計)
層の計算: 1つの層、2つの層、多層の、雑種PCB
銅の重量: 0.5oz (17 µm)、1oz (35µm)、2oz (70µm)
PCBの厚さ: 10mil (0.254mm)、20mil (0.508mm)
30mil (0.762mm)、60mil (1.524mm)
PCBのサイズ: ≤400mm X 500mm
はんだのマスク: 緑、黒く、青、黄色、赤い等。
表面の終わり: 裸の銅、HASL、ENIG、OSP等…




RO3003高周波PCBsは500mmによって0.5ozからの2ozに二重味方された、多層雑種の構造、銅の範囲、0.3mmから1.6mmまで厚さ、最高のサイズ400、裸の銅との表面の終わり、熱気の水平になること、液浸の金等と利用できる。

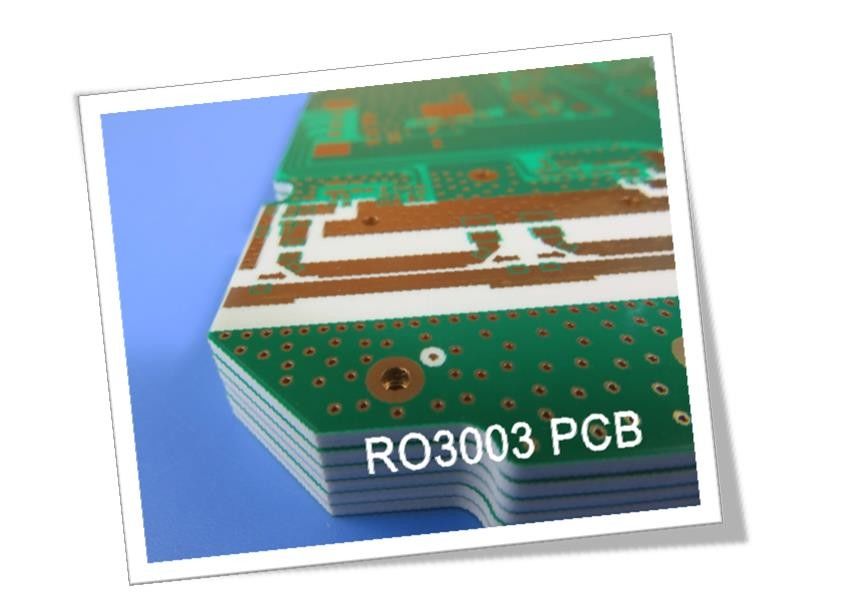

RO3003ロジャースPCB板 1



典型的な適用は自動車レーダーの塗布電力増幅器およびアンテナ直接放送衛星等である

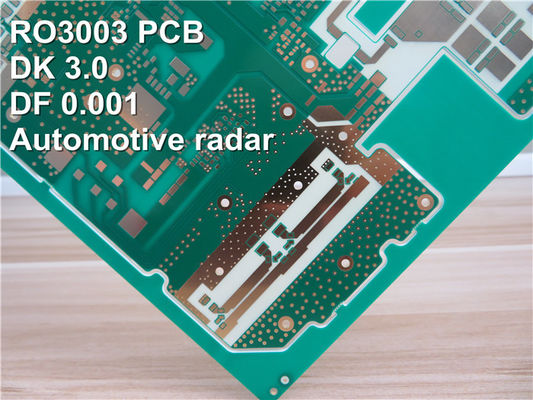

RO3003ロジャースPCB板 2



RO3003 PCBの基本的な色は白い。



RO3003高周波PCBの製造工程は標準的なPTFE PCBに類似している、従ってそれは有利な市場に勝つ容積の製造工程のために適している。



もし質問があれば、私達に連絡すること自由に感じなさい。



あなたの読書をありがとう。



付録:RO3003のデータ用紙

RO3003典型的な価値
特性 RO3003 方向 単位 条件 テスト方法
比誘電率、εProcess 3.0±0.04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5によって締め金で止められるStripline
比誘電率、εDesign 3 Z   40のGHzへの8GHz 微分位相の長さ方法
誘電正接、tanδ 0.001 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
εの熱係数 -3 Z ppm/℃ 10のGHz -50℃to 150℃ IPC-TM-650 2.5.5.5
寸法安定性 0.06
0.07
X
Y
mm/m COND A IPC-TM-650 2.2.4
容積抵抗 107   MΩ.cm COND A IPC 2.5.17.1
表面の抵抗 107   COND A IPC 2.5.17.1
抗張係数 930
823
X
Y
MPa 23℃ ASTM D 638
湿気の吸収 0.04   % D48/50 IPC-TM-650 2.6.2.1
比熱 0.9   j/g/k   計算される
熱伝導性 0.5   W/M/K 50℃ ASTM D 5470
熱膨張率
(- 288℃への55)
17
16
25
X
Y
Z
ppm/℃ 23℃/50% RH IPC-TM-650 2.4.4.1
Td 500   ℃ TGA   ASTM D 3850
密度 2.1   gm/cm3 23℃ ASTM D 792
銅の皮Stength 12.7   Ib/in. 1oz、はんだの浮遊物の後のEDC IPC-TM 2.4.8
燃焼性 V-0       UL 94
互換性がある無鉛プロセス はい
