基礎材料: | タコニック RF-35TC | 層数: | 1つの層、2つの層、多層の、雑種のタイプ |
---|---|---|---|
PCBの厚さ: | 0.3mm,0.6mm,0.8mm,1.6mm (10mil,20mil,30mil,60milの基板) | PCBのサイズ: | ≤400mm × 500mm |
溶接マスク: | 緑,赤,黒,白,青など | 銅の重量: | 0.5oz、1oz、2oz |
表面塗装: | 裸の銅、HASL、ENIG、液浸の錫等。 | ||
ハイライト: | 1oz RF PCB板,0.3mm RF PCB板,0.3mmの高周波サーキット ボード |

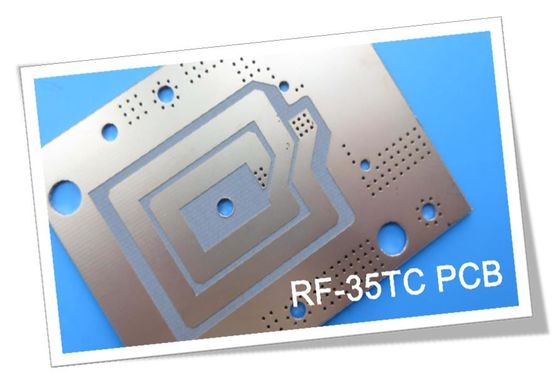

10mil、20mil、30milおよび60mil厚いコーティングの液浸の金および液浸の銀が付いているTaconic RF-35TC高周波PCB
(PCBは顧客用プロダクト、映像であり示されている変数は参照のためちょうどである)
みなさん、こんにちは、
今日、私達はRF-35TCで造られる高周波PCBをもたらす。
RF-35TCは基づくPTFE Taconic会社からの陶磁器の満たされたガラス繊維の高周波材料である。
最初に、利点の一部を見てみなさい:
例外的な熱管理
この材料は優秀な熱放散の性能を提供する、従ってそれはタイプの熱的に伝導性の低損失の積層物である。それは高い発電の適用のために最も適する。熱は両方からコンデンサー等のようなPCBそして表面の台紙の部品の送電線を散らす。
同様に、Dkの安定性は広い温度較差を渡ってある;アンテナ利益および効率は、挿入損失を減らす控えめな銅へのRF-35TCの結束非常によく高められる。
テーブルに戻って、私達を主要出願を見てみることを許可しなさい:
1. 電力増幅器:電力増幅器の塗布に適する0.0011の極端に低いDfおよび高い熱伝導性は特定である。
2. カプラー:低いZ軸CTEおよび温度安定したDkは狭いのために重大であり、広いバンドはカプラーの上にあった。
3. フィルター:低いXおよびY CTEの価値は印刷されたフィルターの微量の元素間の重大な間隔を維持するために重大である
さらに、それはアンテナ、衛星装置で等また広く利用されている。次に、私達を私達のPCBの機能を見てみることを許可しなさい。
PCBの機能 | |
PCB材料: | PTFEは陶磁器の満たされたガラス繊維の基質を基づかせていた |
デジグネーター: | RF-35TC |
比誘電率@ 10GHz: | 3.50 |
層の計算: | 1つの層、2つの層、多層の、雑種のタイプ |
銅の重量: | 0.5oz、1oz、2oz |
PCBの厚さ: | 0.3mm、0.6mm、0.8mm、1.6mm |
(10mil、20mil、30mil、60mil基質) | |
はんだのマスク: | 緑、赤く、黒く、白く、青等。 |
PCBのサイズ: | ≤400mm X 500mm |
表面の終わり: | 裸の銅、HASL、ENIG、液浸の錫等。 |
現在、私達の会社は単一の味方されたPCB、二重味方されたPCB、多層PCBおよび雑種PCBを提供できる。
銅の厚さは主に1ozおよび2ozである。
異なった使用に従って、0.3mm、0.6mm、0.8mmおよび1.6mmからのような、選ぶ多くの種類の厚さがある。
はんだのマスクの色は緑、赤く、黒く、白くおよび青等で利用できる。
私達の最高PCBのサイズは400X 500mmの内にある。
いろいろ表面の終わりは、裸の銅、熱気のレベルのような、利用でき液浸の金、そして液浸の錫。
RF-35TC PCBの基本的な色は茶色および灰色である。
私達の会社はプロトタイプ、小さいバッチおよび大量生産に焦点を合わせる。もし質問があれば、私達に連絡すること自由に感じなさい。
読むことをありがとう。
付録:データ用紙RF-35TC
RF-35TCの典型的な価値 | |||||
特性 | テスト方法 | 単位 | 価値 | 単位 | 価値 |
DK @10 GHz | IPC-650 2.5.5.5 .1 (変更される) | 3.5 | 3.5 | ||
Tck (- 30から120℃) | IPC-650 2.5.5.5 .1 (変更される) | PPM | 24 | PPM | 24 |
Df @10 GHz | IPC-650 2.5.5.5 .1 (変更される) | 0.0011 | 0.0011 | ||
絶縁破壊 | IPC-650 2.5.6 (内部平面、オイルの2つのピン) | kV | 56.7 | kV | 56.7 |
絶縁耐力 | ASTM D 149 (平面を通して) | V/mil | 570 | V/mm | 22,441 |
アーク抵抗 | IPC-650 2.5.1 | 秒 | 304 | 秒 | 304 |
湿気の吸収 | IPC-650 2.6.2.1 | % | 0.05 | % | 0.05 |
Flexural強さ(MD) | ASTM D 790/IPC-650 2.4.4 | psi | 12,900 | N/mm2 | 88.94 |
Flexural強さ(CD) | ASTM D 790/IPC-650 2.4.4 | psi | 11,700 | N/mm2 | 80.67 |
引張強さ(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 9,020 | N/mm2 | 62.19 |
引張強さ(CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 7,740 | N/mm2 | 53.37 |
壊れ目(MD)の延長 | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
壊れ目(CD)の延長 | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
ヤングの係数(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 667,000 | N/mm2 | 4,599 |
ヤングの係数(CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 637,000 | N/mm2 | 4,392 |
ポアソンの比率(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
ポアソンの比率(CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
圧縮係数 | ASTM D 695 (23℃) | psi | 560,000 | N/mm2 | 3,861 |
Flexural強さ(MD) | ASTM D 790/IPC-650 2.4.4 | psi | 1.46 x 106 | N/mm2 | 10,309 |
Flexural強さ(CD) | ASTM D 790/IPC-650 2.4.4 | psi | 1.50 x 106 | N/mm2 | 10,076 |
皮Stength (½ oz.CVH) | IPC-650 2.4.8 (熱圧力。) | Ibs。/inch | 7 | g/cm3 | 1.25 |
熱伝導性(の125℃ Unclad) | ASTM F433 (守られた熱流) | を使って(mK) | 0.6 | を使って(mK) | 0.6 |
熱伝導性(C1/C1,125℃) | ASTM F433 (守られた熱流) | を使って(mK) | 0.92 | を使って(mK) | 0.92 |
熱伝導性(CH/CHの125℃) | ASTM F433 (守られた熱流) | を使って(mK) | 0.87 | を使って(mK) | 0.87 |
寸法安定性(MD) | IPC-650-2.4.39 Sec.5.4 (腐食の後で) | mils/in. | 0.23 | mm/M | 0.23 |
寸法安定性(CD) | IPC-650-2.4.39 Sec.5.4 (腐食の後で) | mils/in. | 0.64 | mm/M | 0.64 |
寸法安定性(MD) | IPC-650-2.4.39 Sec.5.5 (熱圧力。) | mils/in. | -0.04 | mm/M | -0.04 |
寸法安定性(CD) | IPC-650-2.4.39 Sec.5.5 (熱圧力。) | mils/in. | 0.46 | mm/M | 0.46 |
表面の抵抗 | IPC-650 2.5.17.1 (高い臨時雇用者の後で。) | Mohms | 8.33 x 107 | Mohms | 8.33 x 107 |
表面の抵抗 | IPC-650 2.5.17.1 (湿気の後で) | Mohms | 6.42 x 107 | Mohms | 6.42 x 107 |
容積抵抗 | IPC-650 2.5.17.1 (高い臨時雇用者の後で。) | Mohms/cm | 5.19 x 108 | Mohms/cm | 5.19 x 108 |
容積抵抗 | IPC-650 2.5.17.1 (湿気の後で) | Mohms/cm | 2.91 x 108 | Mohms/cm | 2.91 x 108 |
CTE (X軸) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
CTE (Y軸) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
CTE (Z軸) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
密度 | ASTM D 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
硬度 | ASTM D 2240 (D)海岸 | 79.1 | 79.1 | ||
壊れ目(MD)の緊張 | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
壊れ目(CD)の緊張 | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
比熱 | ASTM E 1269-05、E 967-08、E968-02 | j/(gの℃) | 0.94 | j/(gの℃) | 0.94 |
Td (2%の減量) | IPC-650 2.4.24.6 /TGA | の | 788 | ℃ | 420 |
Td (5%の減量) | IPC-650 2.4.24.6 /TGA | の | 817 | ℃ | 436 |
