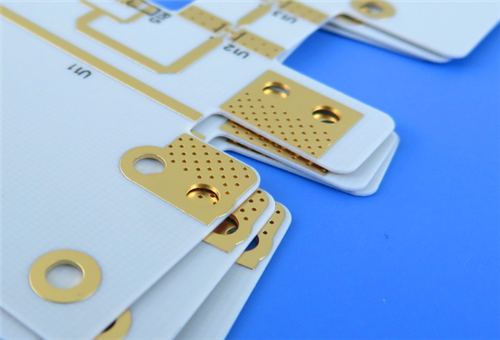

RF PCB 2 層 20mil RO4835 基板ブラック シルクスクリーン浸漬ゴールド

この PCB は、Rogers RO4835 炭化水素誘電体積層板を使用して製造されたカスタム 2 層硬質高周波基板で、コスト効率が高く安定性の高い RF およびマイクロ波回路アプリケーション向けに設計されています。浸漬金表面仕上げ、上面のみ黒色シルクスクリーン (下面シルクスクリーンなし)、完全にソルダーマスク不要の両面構造が特徴です。一貫したはんだ付け品質を確保するために、すべてのはんだパッドにはシルクスクリーンが使用されていません。

プリント基板仕様

PCB層積層構造

アートワークと品質基準

アートワーク形式: 標準ガーバー RS-274-X ファイルで製造され、正確な回路パターン化と完全な生産互換性が保証されます。

品質基準: IPC-Class-2 基準に従って厳密に製造および検査され、産業および商業用途での安定した性能と長期耐久性を保証します。

サービス範囲: 世界中の高周波 PCB プロジェクトに安定した信頼性の高い製品供給を提供するために、グローバル輸送サービスを利用できます。

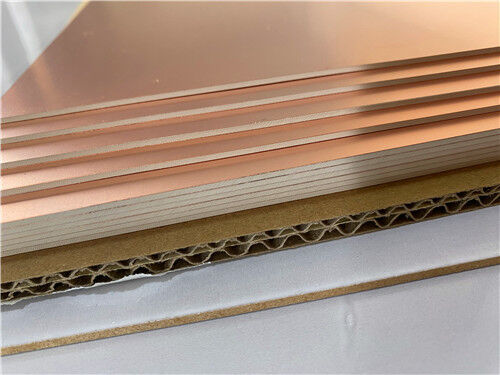

RO4835 材料の概要

Rogers RO4835 は、従来の熱硬化性マイクロ波基板と比較して優れた高温安定性と耐酸化性を備えた高級炭化水素ベースの高周波積層板です。古典的なものと非常に一貫した電気的および機械的特性を示します。RO4350Bシリーズは、信頼性の高い高周波性能を提供しながら、コスト効率の高い大量生産を可能にします。この材料は標準的な FR-4 製造プロセスと完全に互換性があり、生産ワークフローを簡素化し、製造効率を向上させます。 Rogers 独自の LoPro 逆処理銅箔を備えた RO4835 は、超低挿入損失を達成し、高精度で損失に敏感な RF 回路設計にとって理想的なソリューションとなります。

コア材料の性能特徴

規格準拠: RoHS UL 94 V-0 および IPC-4103 規格に準拠したこの材料は、商業、産業および自動車の電子用途に安全で標準化された信頼性の高い性能を提供します。

低く安定した高周波損失: 10GHzで3.48±0.05の安定したDKと0.0037の超低DFを維持し、信号の減衰と歪みを最小限に抑え、正確で安定した高周波信号の伝送を保証します。

優れた耐熱性: Tg が 280°C を超えるこの材料は、優れた熱安定性を特徴としており、高温の処理や操作下での構造および性能の劣化に耐え、耐用年数を延長します。

制御可能な熱膨張性能: 最適化された CTE パラメータにより、温度サイクル中の熱膨張と変形が低減され、構造の完全性が維持され、変化する熱環境における PCB 全体の信頼性が向上します。

優れた耐酸化性とプロセス適合性: 優れた耐酸化性と完全な鉛フリープロセス適合性を備え、膨れや層間剥離を防止し、安定した高収率の量産を可能にします。

正確な誘電耐性と構造安定性: 厳しい DK 耐性により、高周波設計の正確なインピーダンス制御と信号マッチングがサポートされ、Z 軸の伸びが低いためメッキビアが安定し、一貫した製造品質が実現します。

コスト効率の高い総合性能: 信頼性の高い高周波性能、安定した機械的特性、良好な製造容易性を統合した RO4835 は、量産車載レーダー、マイクロ波、RF デバイスに最適な高コストパフォーマンスの基板です。

典型的なアプリケーションシナリオ

Rogers RO4835 ラミネートで構築された PCB は、その低い高周波誘電損失、卓越した熱安定性、優れた耐酸化性、コスト効率の高い加工性を利用して、さまざまな産業および商業シナリオの高性能 RF およびマイクロ波システムに広く適用されています。

• 車載用レーダーシステムおよび高精度センシングデバイス
• ポイントツーポイントマイクロ波通信装置
• 高周波パワーアンプモジュール
• フェーズドアレイレーダーシステム
• 高性能RF機能部品
