双面ロジャース RT/デュロイド 6202 PCB 0.6mm厚 ENIG仕上げ

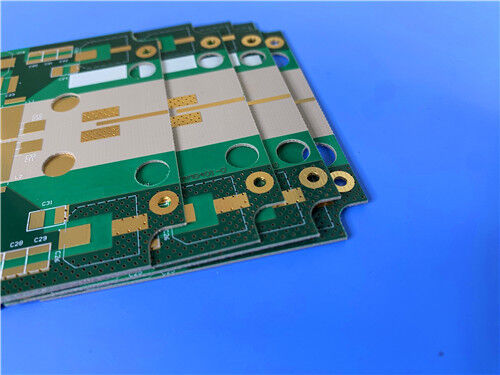

このカスタム2層リジッドRT/duroid 6202 PCBは、高精度RFおよびレーダーアプリケーション向けの高性能マイクロ波回路基板です。RT/duroid® 6202低損失ラミネートを使用し、完成厚0.6mm、外側銅箔1oz、ビアめっき20μm、ENIG仕上げです。このコンパクトな42.36mm × 21.9mmの基板は、緑色のトップソルダマスクと白色のトップシルクスクリーンを備え、IPC-Class-2に準拠して製造され、出荷前に100%電気テスト済みです。スルーホール構造と4/7ミルのトレース/スペースを備え、グローバルなマイクロ波展開において安定した電気的性能、低信号損失、高い寸法精度を提供します。

PCB仕様

この2層RT/duroid 6202リジッドPCBは、ブラインドビアや埋め込みビアのない、シンプルで信頼性の高いスルーホール構造を採用しており、クリーンな信号伝送、低干渉、マイクロ波回路設計における一貫した製造再現性を保証します。

2層PCBスタック-アップ構造

対称的な2層スタックアップは、内部機械応力をバランスさせ、超安定した高周波信号伝送を保証し、動作中の構造変形や周波数ドリフトを排除します。

PCB統計

この高周波PCBは、マイクロ波回路の小型化に合わせたコンパクトで最適化されたレイアウトレイアウトを備え、簡略化された回路分布で安定した電気的性能を提供します。

RT/duroid 6202 素材紹介

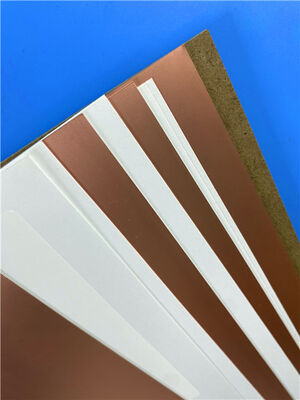

Rogers RT/duroid 6202は、限定的な織りガラス繊維で強化された高性能低損失マイクロ波ラミネートであり、複雑なマイクロ波およびRF回路構造のために特別に設計されています。優れた電気的安定性と信頼性の高い機械的剛性を組み合わせ、0.05～0.07ミル/インチの超タイトな寸法安定性を特徴としています。この低収縮特性は、二重エッチング手順を効果的に回避し、高度な高周波アプリケーションにおける厳密な位置公差を持つ高精度PCB製造をサポートします。

コア素材利点

このRT/duroid 6202 2層PCBは、標準的なPCB材料と比較して、高周波およびマイクロ波回路設計に独自の利点をもたらします。

超低高周波損失: 非常に低い散逸係数により、信号減衰を最小限に抑え、純粋で安定したマイクロ波信号伝送を維持します。

銅箔との整合性のある膨張: 面内CTEが銅箔と完全に一致し、温度変動下での層間剥離やトレースの亀裂を防ぎます。

優れた寸法安定性: 超低エッチング収縮により二次エッチングが不要になり、製造精度と生産歩留まりが大幅に向上します。

広範囲な環境安定性: 低吸湿性、高耐熱性、安定したDK係数により、極端な温度および湿度条件下での一貫した性能を保証します。

電気的および機械的信頼性の両立: バランスの取れたガラス繊維補強により、剛性の高い機械構造と完璧な高周波電気特性を実現します。

典型的なアプリケーション

低損失、高安定性、高精度という特徴により、このRogers 6202 PCBは、高度なマイクロ波、レーダー、アンテナシステムで広く採用されています。

• フェーズドアレイアンテナ
• 地上および航空レーダーシステム
• GPS全地球測位アンテナ
• 高周波電源バックプレーン
• 商用航空機衝突回避システム
• マイクロ波ビームフォーミングネットワーク

結論

このカスタムRogers RT/duroid 6202リジッドPCBは、高精度RFおよびレーダー機器向けのプロフェッショナルで高信頼性のマイクロ波回路ソリューションを提供します。IPC-Class-2規格に厳密に準拠して製造され、出荷前に完全に電気テストされたこの低損失PCBは、安定した誘電体性能、超低信号損失、および卓越した寸法精度を備えています。グローバルな配送サポートが利用可能で、フェーズドアレイアンテナ、レーダーシステム、GPSデバイス、高周波ビームフォーミングネットワークプロジェクトの世界的なプロトタイプ検証および量産に最適です。
