2層 Rogers AD250C PCB 20mil 高周波基板

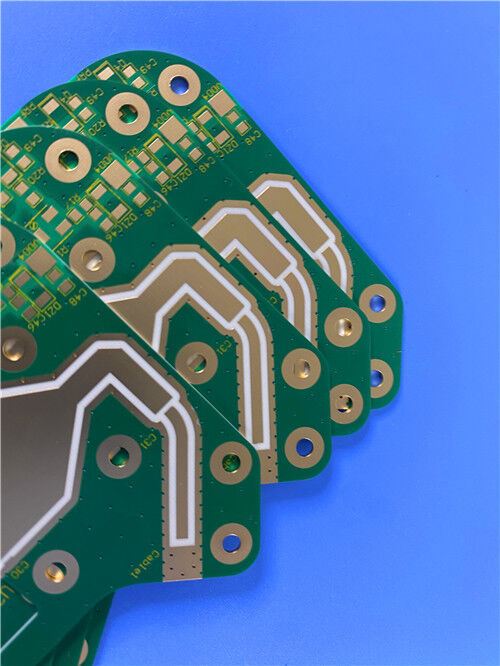

この2層硬いPCBは 高性能高周波回路ボードで 0.6mmの厚さで 銅の重さ1オンス 純金の表面仕上げ緑色の溶接マスク高級ガラス強化PTFE AD250C基板に構築され,安定したDK 2.5低損失特性と超低 -159 dBcPIM性能,このPCBは,IPC-Class-2規格に従って製造され, 100%の電化試験が実施されています.高周波無線操作に最適化され, 携帯電話基地局アンテナ,自動車電信システム,商業衛星ラジオアンテナに広く使用され,一貫した,グローバル無線通信プロジェクトのための高出力かつ信頼性の高いアンテナ性能.

PCB 仕様

2層PCBスタックアップ構造

PCB統計

このAD250C高周波二層PCBは 科学的に最適化された部品レイアウトと回路路設計を備えています高周波アンテナの運用条件に完全に適応するために,コンパクトな構造統合と安定した電気性能をバランス.

導入についてロジャース AD250C 層面

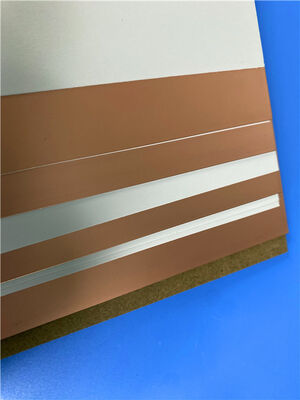

ロジャース AD250Cは 繊維ガラスで強化された PTFE複合ラミネートです現代の高周波無線アンテナ市場の厳格な性能要件を満たすために設計された精密に校正された介電性特性,最小限の高周波信号損失, PIM 安定性連続高速運転中に信号の歪みや周波数減衰を効果的に排除する組み合わさった織物ガラス強化は,製造能力を大幅に向上させ,PCBの生産を効率化し,大量生産のための一貫した高出力出力を可能にします.

このプロのアンテナグレードの電解材料は,標準電解銅 (ED) と逆処理ED銅の2つの銅ホイルオプションをサポートします.両方の構成は,効率的に回路伝送損失を最小限に抑え,アンテナのPIMパフォーマンスを安定させる無線通信機器の受動性インターモジュレーション干渉による生産欠陥と出力低下を劇的に削減する.

AD250 材料利点 と 益

標準的な技術と比べるとFR4 PCBこのRogers AD250C高周波ボードは ワイヤレスアンテナアプリケーションの重要な利点を提供しています

超低信号損失: 低分散因子は高周波で信号の整合性を保ちます.

安定した介電常数: 安定したDKは,動作条件の間で周波数シフトを避けます.

優れた低PIM性能:よりクリーンなアンテナ信号のために受動的なインターモジュレーションを減らす.

良好な寸法安定性:低湿度吸収により,異なる環境下で精度が保たれます.

強い環境耐性:高Tgと純金の仕上げは,屋外での信頼性の高いパフォーマンスを提供します.

信頼性の高い品質管理:IPC2級ビルドと100%の電気テストは,開いた/短期の欠陥を防止します.

典型的な応用シナリオ

低損失,低PIM,高安定性の特徴を利用して,ロジャーズAD250C 2層硬いPCBは,高精度無線アンテナおよび通信システム機器に広く使用されています.

セルラーベースステーションアンテナ: 4G/5G セルラーインフラストラクチャのアンテナユニットに最適で,通信ネットワークの安定した高効率の信号カバーと送信を保証します.

自動車用テレマティクスアンテナシステム: 複雑な車両操作環境に適応し,自動車用インテリジェントシステムの安定した無線通信とナビゲーション信号受信をサポートする.

商用衛星無線アンテナ:低損失の衛星信号伝送を可能にし,衛星無線装置の信号受信感度と反干渉能力を向上させる.

結論

我々は,プロのカスタム製造サービスを提供します ロジャース AD250C 高周波PCB, IPC-クラス2品質仕様を厳格に遵守.グローバル配送と柔軟なボードサイズカスタマイズをサポートしますワイヤレス通信機器の製造者,アンテナ開発者,電子工学チームに信頼性の高いPCBソリューションを提供しています.試作品の検証か 大量生産かAD250CPCBは高出力 低信号損失 長期的に安定したパフォーマンスを 提供しています
