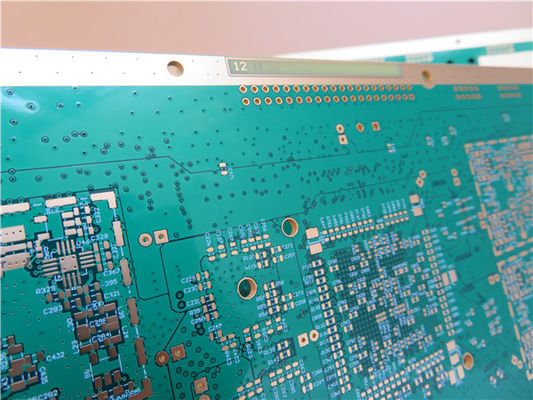

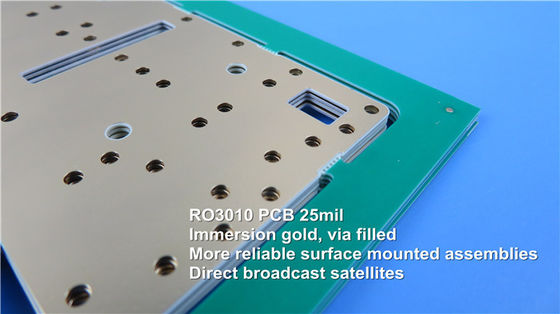

Gerberは電力増幅器のためのDコード ロジャースPCB板をファイルする

Gerberは電力増幅器のためのDコード ロジャースPCB板をファイルする

MOQ: 1pcs
標準パッケージ: 真空bags+Cartons
配達期間: 8-9仕事日
決済方法: T/T
供給能力: 1ヶ月あたりの5000pcs
詳細情報
起源の場所
中国
ブランド名
Bicheng
証明
UL, ISO9001, IATF16949
モデル番号
BIC-204.V1.0
ハイライト:

Gerberファイル ロジャースPCB板

,

電力増幅器のロジャースPCB板

,

ISO9001ロジャースPCB板

製品説明

GerberファイルのDコードは何であるか。

単に話すDコードは、最初の特性「D」である。卓上を制御するのにX-Y位置に沿って動くために使用されているGerberファイルに3つのDコードがある。

D01 (D1):シャッターを開け、対応するX-Y座標に卓上を動かしなさい。

D02 (D2):シャッターを閉め、対応するX-Y座標に卓上を動かしなさい。

D03 (D3):シャッターを開け、対応するX-Y座標に卓上を動かしなさい。それから従ってすぐに開閉するシャッターを、露出ポイントを形作る。

D01はラインを引出す命令である;D02はフィルムを露出しないでだけ卓上を動かす命令である。例えば、D01およびD02はペン タイプのphotoplotterの動きのペンの打撃ラインそしてペンのホールダーのようである。

D03は「抜け目がない」命令である。卓上が動くとき、シャッターは閉鎖している。対応する座標へのデスクトップ移動が、シャッターすぐに開閉したり場合–これはフィルムに開きのイメージを残す。D03はプリント基板のパッドを引くとき非常に有効な命令である。

Gerberは電力増幅器のためのDコード ロジャースPCB板をファイルする 0

D01、D02およびD03命令は次の例のように対応するデータに、常に続く:

X0Y0D02*

X450Y330D01*

X455Y300D03*

このデータによりphotoplotterは次をする:近くシャッターおよび卓上を起源に動かすため;シャッターを開け、450,330に卓上を動かしなさい;(そう0,0から450,330をから引きなさい。)シャッターおよび移動を455,300に閉め、シャッターを開け、そしてシャッターを閉めなさい。

開きの印、DコードおよびD10-D999

D01とは違って、命令が開きまたは開きの車輪で、印が付いているよりもむしろD02、D03、D10へのD999はデータである。早いphotoplotterは24の穴/溝が付いている開きの車輪を使用した。

Gerberは電力増幅器のためのDコード ロジャースPCB板をファイルする 1

表1は早いphotoplotterの光学開きとDコード間の一致のテーブルである。

Gerberは電力増幅器のためのDコード ロジャースPCB板をファイルする 2

Gerberは電力増幅器のためのDコード ロジャースPCB板をファイルする 3

それはD10へのD19がD70およびD71に先行している正常な順序で整理されるD20はランク付けされた第13であること見ることができ。D20からD29への、順序は拡張される。開き数はそれがD30が、D72およびD73はD30の前に挿入される時23べきである。ほとんどの光学デッサンはおよびCAMソフトウェアはDコードに従って開きの情報を(形およびサイズ)入れるように要求する。少数はのソフトウェア開き数に従って入るように要求される(この場合、上で対応するテーブルに従って再配列する必要がある)。

3と9.間に特別なDコードがある。点線およびダッシュ ラインのような特別なライン・セグメント表すことを使用する。それはまれに今使用されない、すなわち、ある時代遅れのphotoplottersによってだけ使用される。
