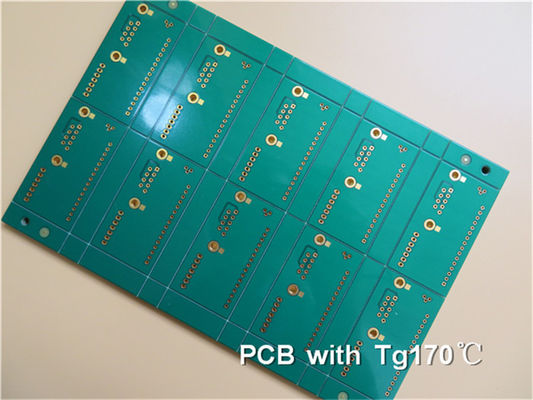

HASLの無鉛表面の仕上げを用いる液浸の金FR4高いTG PCB

高Tg PCBとは何ですか?

高濃度PCBを使用する利点は何ですか?

ガラス転移温度 (Tg)

樹脂システムの熱的特性はガラス転移温度 (Tg) によって特徴付けられ、常に °C で表されます。最も一般的に使用される特性は熱膨張です。温度に対する膨張を測定すると、次の図に示すような曲線が得られます。Tg は、膨張曲線の平坦な部分と急な部分の接線の交点によって決定されます。ガラス転移温度未満では、エポキシ樹脂は硬く、ガラス状になります。ガラス転移温度を超えると、柔らかくゴム状の状態に変化します。

最も一般的に使用されるタイプのエポキシ樹脂 (FR-4 グレード) のガラス転移温度は 115 ～ 130°C の範囲にあるため、基板をはんだ付けするとガラス転移温度を簡単に超えてしまいます。基板は Z 軸方向に膨張し、穴壁の銅に応力がかかります。エポキシ樹脂はTgを超えると銅の膨張の15～20倍程度大きくなります。これは、めっきスルーホールの壁に亀裂が生じる一定のリスクを意味しており、穴の壁の周囲に樹脂が多いほど、そのリスクは大きくなります。ガラス転移温度以下では、エポキシと銅の膨張率はわずか 3 倍であるため、この場合クラックのリスクは無視できます。

前述したように、高Tg基板の温度が一定領域まで上昇すると、基板は「ガラス状態」から「ゴム状状態」に変化します。このときの温度をガラス転移温度（Tg）といいます。 PCBボード。つまり、Tg は基板が剛性を保つ最高温度 (℃) です。言い換えれば、通常の PCB の基板材料は、高温になると軟化、変形、溶融などが起こるだけでなく、機械的および電気的特性も急激に低下します (これが起こるのを見たくないと思います)あなたの製品）。

一般的なボードの Tg は 130 ℃を超え、高 Tg は一般に 170 ℃を超え、中程度の Tg は約 150 ℃を超えます。 Tg ≥ 170 °C の PCB ボードは通常、高 Tg PCB と呼ばれます。

基板のＴｇが高くなると、ＰＣＢの耐熱性、耐湿性、耐薬品性、耐安定性等の特性が向上し、向上する。Tg 値が高いほど、特に鉛フリープロセスにおける基板の耐熱性が向上します。現在では高 Tg がより広く使用されています。

Ｔｇが高いということは、耐熱性が高いことを意味する。エレクトロニクス産業の急速な発展、特にコンピュータに代表されるエレクトロニクス製品の高機能化・高多層化に伴い、PCB基板材料のより高い耐熱性が重要な保証として求められています。SMT、CMTに代表される高密度パッケージ技術の出現と発展により、PCBは小ビア、微細回路、薄型化の面で高耐熱性への対応からますます切り離せないものとなっています。

したがって、通常のFR-4と高TgのFR-4の違いは、機械的強度、寸法安定性、接着性、吸水性、熱分解、熱膨張等の熱状態、特に吸湿後の加熱条件が異なることになります。 。高 Tg 製品は、通常の PCB 基板材料よりも明らかに優れています。近年、高Tg基板をご要望されるお客様が年々増加しております。
