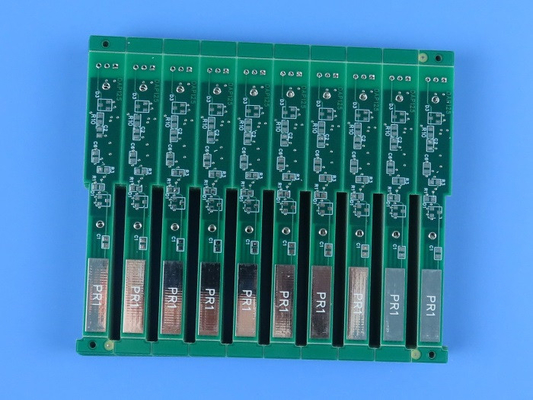

高Tg印刷回路板 (PCB) S1000-2M で製造され,浸水金と90オムの阻力制御
(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
簡潔 な 紹介
これは高TgPCBの一種で,層3で6ml/7mil,6mil/10mil,層4で7mil/7mil,6mil/7milの差阻力があります.高性能と低CTE FR-4 S1000-2Mで作られています. これは6層のボードで,各層に1オンス銅が加えられ,熱気溶接レベル (HASL) と緑色溶接マスクでコーティングされています. Vカット付きの個々のボードで供給されています. 25枚のボードが出荷のために梱包されています.
申請
コンピュータ
通信
自動車用電子機器など
PCB パラメーター
| ポイント | 記述 | 要求事項 | 実際 | 結果 |
| 1. ラミネート | 材料の種類 | FR-4 S1000-2M | FR-4 S1000-2M | ACC |
| Tg | 170°C | 170°C | ACC | |
| 供給者 | シェンギ | シェンギ | ACC | |
| 厚さ | 1.6±10% mm | 1.63-1.68mm | ACC | |
| 2敷き布団厚さ | 穴の壁 | ≥25μm | 30.17μm | ACC |
| 外部銅 | 35μm | 41.09μm | ACC | |
| 内部の銅 | 30μm | 33.69μm | ACC | |
| 3兵士のマスク | 材料の種類 | TAIYO/PSR-2000GT600D | TAIYO/PSR-2000GT600D | ACC |
| 色 | 緑色 | 緑色 | ACC | |
| 硬さ (鉛筆試験) | ≥4H以上 | 5H | ACC | |
| S/M 厚さ | ≥10 μm | 20.11μm | ACC | |
| 場所 | 両側から | 両側から | ACC | |
| 4部品マーク | 材料の種類 | TAIYO/IJR-4000 MW300 | IJR-4000 MW300 | ACC |
| 色 | ホワイト | ホワイト | ACC | |
| 場所 | C/S | C/S | ACC | |
| 5剥がれる溶接マスク | 材料の種類 | |||
| 厚さ | ||||
| 場所 | ||||
| 6. 識別 | ULマーク | はい | はい | ACC |
| 日付コード | WWYY | 0421 | ACC | |
| 位置をマークする | 溶接側 | 溶接側 | ACC | |
| 7表面仕上げ | 方法 | HASL 鉛のない | HASL 鉛のない | ACC |
| ステン厚さ | 3〜6μm | 40.06μm | ACC | |
| ニッケル厚さ | ||||
| 金の厚さ | ||||
| 8規範性 | RoHS | 規制規制について | わかった | ACC |
| REACHについて | 規則第1907/2006 | わかった | ACC | |
| 9リングリング | 線幅 (ミリ) | 6ミリ | 5.8ミリ | ACC |
| ミニ スペース (ミリ) | 5ミリ | 5.2ミリ | ACC | |
| 10. V溝 | 角度 | |||
| 残り厚さ | ||||
| 11ほっといて | 角度 | |||
| 高さ | ||||
| 12機能 | 電気試験 | 100%合格 | 100%合格 | ACC |
| 13外見 | IPCクラスレベル | IPC-A-600J&6012Dクラス2 | IPC-A-600J&6012Dクラス2 | ACC |
| 視覚検査 | IPC-A-600J&6012Dクラス2 | IPC-A-600J&6012Dクラス2 | ACC | |
| ワープとトウィスト | ¥0.7% | 0.21% | ACC | |
| 14信頼性テスト | テープテスト | 皮を剥がさない | わかった | ACC |
| 溶媒試験 | 皮を剥がさない | わかった | ACC | |
| 溶接性試験 | 265 ±5°C | わかった | ACC | |
| 熱圧試験 | 288 ±5°C | わかった | ACC | |
| イオン汚染試験 | ¥ 1.56 μg/cm2 | 0.56μg/cm2 | ACC |
穴直径測定 (単位:mm),許容量:PTH±0.075■ NPTH±005
| 穴のコード | PTH | 必須 | 実際の価値 | 結果 | |||
| 1 | Y | 0.375 | 0.375 | 0.400 | 0.400 | 0.375 | ACC |
| 2 | Y | 0.500 | 0.500 | 0.550 | 0.525 | 0.525 | ACC |
| 3 | Y | 0.7*24 | 0.7*24 | 0.7*241 | 0.69*24 | 0.7*24 | ACC |
| 4 | Y | 0.625 | 0.625 | 0.600 | 0.625 | 0.600 | ACC |
| 5 | Y | 0.725 | 0.725 | 0.725 | 0.750 | 0.725 | ACC |
| 6 | Y | 0.900 | 0.925 | 0.900 | 0.900 | 0.900 | ACC |
| 7 | Y | 1.000 | 1.000 | 0.950 | 0.975 | 1.000 | ACC |
| 8 | N | 1.050 | 1.050 | 1.050 | 1.075 | 1.050 | ACC |
| 9 | Y | 1.300 | 1.300 | 1.300 | 1.325 | 1.325 | ACC |
| 10 | Y | 1.350 | 1.350 | 1.325 | 1.350 | 1.325 | ACC |
| 11 | Y | 1.575 | 1.575 | 1.600 | 1.600 | 1.575 | ACC |
| 12 | Y | 1.650 | 1.650 | 1.700 | 1.675 | 1.675 | ACC |
| 13 | Y | 1.700 | 1.700 | 1.750 | 1.725 | 1.725 | ACC |
| 14 | Y | 3.250 | 3.250 | 3.250 | 3.275 | 3.250 | ACC |
| 15 | Y | 3.450 | 3.450 | 3.400 | 3.425 | 3.450 | ACC |
| 16 | Y | 0.7*26 | 0.7*259 | 0.7*261 | 0.69*26 | 0.7*259 | ACC |
阻力試験報告
| サンプルNO | 層 | ライン幅(ミリ) ± 10% | ラインスペース(ミリ) ± 10% | 阻力タイプ | 要求値 (オム) | 許容性 | 実際の価値 | 結果 | |
| 単端 | 差分 | ||||||||
| 1 | L3 | 6.000 | 7.000 | V | 90.00 | ±10% | 93.59 | ACC | |
| L3 | 6.000 | 10.000 | V | 100.00 | ±10% | 102.33 | ACC | ||
| L4 | 7.000 | 7.000 | V | 90.00 | ±10% | 88.99 | ACC | ||
| L4 | 6.000 | 7.000 | V | 90.00 | ±10% | 90.76 | ACC | ||
|
|
