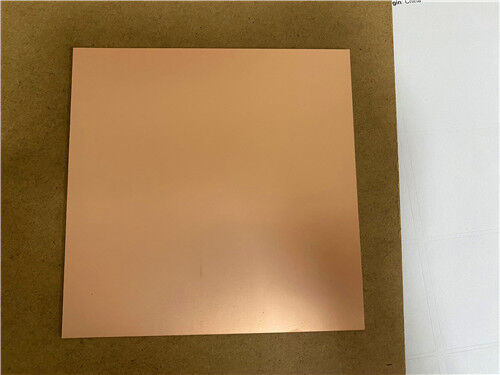

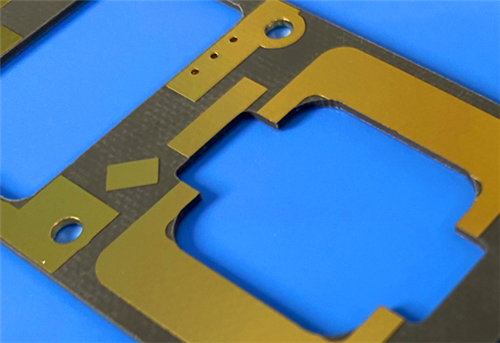

RT/duroid 5880 高周波 PCB 2 層 31mil 材質

このカスタマイズされた 2 層リジッド高周波 PCB は Rogers を利用していますRT/デュロイド 5880ガラスマイクロファイバー強化PTFE複合材で、超低損失ミリ波および高精度RF/マイクロ波回路用途向けに設計されています。両面にシルクスクリーンやはんだマスクを使用しない浸漬金表面仕上げが特徴です。完成したすべてのユニットは出荷前に 100% 電気テストされ、安定した信頼性と一貫した電気的性能を実現します。

プリント基板仕様

PCB層積層構造

アートワークと品質基準

アートワーク形式: 標準ガーバー RS-274-X ファイルで製造され、正確な回路パターニングと完全な製造互換性を保証します。

品質基準: すべての製造および検査手順は IPC-Class-2 基準に厳密に従っており、商業および産業での展開に安定した電気性能と優れた長期耐久性を提供します。

サービス範囲: 世界中の高周波 PCB プロジェクトに安定した信頼性の高い製品供給を提供するために、グローバル輸送サービスを利用できます。

RT/duroid 5880 の材質の概要

RT/duroid 5880 は、高精度のマイクロストリップおよびストリップライン回路用途向けに設計された高性能ガラス マイクロファイバー強化 PTFE 複合材です。そのランダムなマイクロファイバー構造により、基板全体にわたって優れた誘電率の均一性が実現されます。この材料は、超低誘電正接により広い周波数範囲にわたって安定した誘電性能を維持し、Ku バンドおよびより高いミリ波周波数アプリケーションで一貫した低損失の信号伝送を可能にします。

コア素材の特徴と機能的利点

超低電気損失: 強化 PTFE 基板間の信号減衰を最小限に抑え、ミリ波および高周波 RF 回路の高忠実度信号伝送を可能にします。

優れた周波数安定性: 10GHz で 2.2 ± 0.02 の安定した DK と 0.0004 ～ 0.0009 の超低 DF を維持し、広い周波数帯域にわたる広帯域設計の一貫した電気的性能を保証します。

低吸湿性: 吸湿率が 0.02% と低いため、湿気の影響を受けにくく、さまざまな作業環境においても安定した誘電特性を維持します。

等方性＆均一構造：全方向均一構造により、正確なインピーダンス制御をサポートし、安定した性能と量産時の高い再現性を保証します。

優れた耐薬品性: 処理中のさまざまな工業用化学薬品や洗浄液に耐え、回路の完全性を保護し、生産歩留まりと長期信頼性を高めます。

安全でプロセスに優しい: UL 94V-0 難燃性と完全な鉛フリープロセス互換性を備え、最新の産業安全性と製造仕様に準拠しています。

典型的なアプリケーションシナリオ

超低高周波損失、卓越した周波数安定性、一貫した電気的性能の恩恵を受けている RT/duroid 5880 ベースの PCB は、次のようにハイエンドの商用、軍事、航空宇宙の高周波システムに広く適用されています。

• 民間航空会社のブロードバンド アンテナ
• 高精度のマイクロストリップおよびストリップライン回路
• ミリ波通信機器
• 軍用レーダーシステム
• ミサイル誘導システム
• ポイントツーポイント デジタル ラジオ アンテナ
