| MOQ: | 1pcs |
| 価格: | USD9.99-99.99 |
| 標準パッケージ: | 真空bags+Cartons |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの5000pcs |

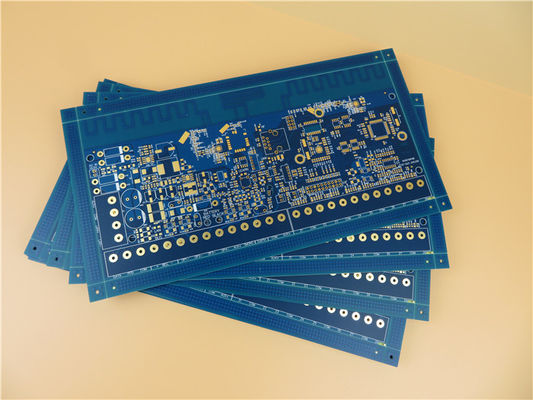

| プリント基板のサイズ | 250x 130=1 個 |
| ボードの種類 | 多層プリント基板 |
| レイヤー数 | 4層 |
| 表面実装部品 | はい |
| スルーホール部品 | はい |
| レイヤーのスタックアップ | 銅 -------- 17.8um(0.5oz)+プレートTOP層 |
| プリプレグ 0.203mm (8mil) 厚、FR-4 | |
| 銅 ------- 17.8um(0.5oz) ミッドレイヤー 1 | |
| コア 1.0mm (39mil) FR-4 | |
| 銅 ------- 17.8um(0.5oz) ミッドレイヤー 2 | |
| プリプレグ 0.203mm (8mil) 厚、FR-4 | |
| 銅 -------- 17.8um(0.5oz)+プレートBOT層 | |
| テクノロジー | |
| 最小のトレースとスペース: | 5.9ミル / 5.0ミル |
| 最小/最大穴: | 0.8mm / 3.85mm |
| 異なる穴の数: | 11 |
| ドリル穴の数: | 527 |
| 加工されたスロットの数: | 0 |
| 内部カットアウトの数: | 0 |
| インピーダンス制御: | 50 オームのコプレーナ インピーダンス、上層に 15mil トラック /12mil スペース |
| ゴールドフィンガーの数: | 0 |
| 基板材質 | |
| ガラスエポキシ： | FR-4 Tg170℃、er<5.4.IT-180、ITEQ供給 |
| 最終フォイル外部: | 1オンス |
| 最終フォイル内部: | 0.5オンス |
| PCB の最終的な高さ: | 1.6mm±0.16 |
| メッキとコーティング | |
| 表面仕上げ | 浸漬金 (22.1% ) 0.05µm、3µm ニッケル |
| はんだマスクの適用先: | 上部と下部、最小 12 ミクロン |
| はんだマスクの色: | マットブルー、KSM-6189BLM1 |
| はんだマスクのタイプ: | LPSM |
| 輪郭/切断 | ルーティング、V 溝 |
| マーキング | |
| コンポーネントの凡例の側面 | 上と下。 |
| コンポーネントの凡例の色 | ホワイト、IJR-4000 MW300、Taiyoブランド |
| メーカー名またはロゴ: | ボード上に導体と脚付きのフリーエリアがマークされています |
| 経由 | メッキスルーホール(PTH)、最小サイズ0.8mm。 |
| 可燃性評価 | UL 94-V0 承認 MIN. |
| 寸法許容差 | |
| 外形寸法: | 0.0059" |
| 基板メッキ: | 0.0029" |
| ドリル許容差: | 0.002" |
| テスト | 出荷前に100%電気テスト |
| 提供されるアートワークの種類 | 電子メール ファイル、ガーバー RS-274-X、PCBDOC など |
| サービスエリア | 世界中で、世界的に。 |
|
|
