商品の詳細:
お支払配送条件:
|
| 基材: | FR-4 | 層の計算: | 8つの層 |
|---|---|---|---|
| PCBの厚さ: | 1.6mm ±0.16 | PCBのサイズ: | 109.3 x 107.41mm=1PCS |
| はんだのマスク: | 緑 | シルクスクリーン: | 白い |
| 銅の重量: | 1oz | 表面の終わり: | 液浸の金 |

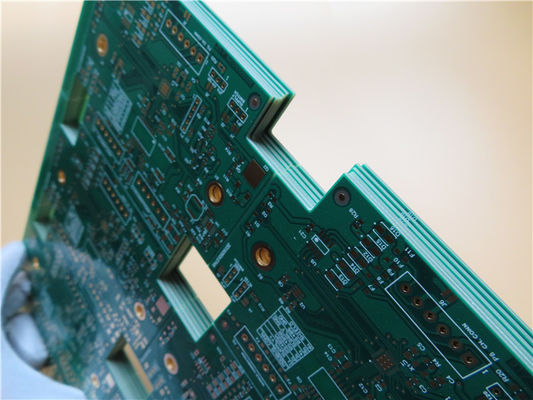

| ハイライト: | 1ozインピーダンスはPCBを制御した,8つの層のインピーダンスはPCBを制御した,1oz HDMIのサーキット ボード |
||
| PCBのサイズ | 109.3 x 107.41mm=1PCS |
| 板タイプ | 多層PCB |
| 層の数 | 8つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | 肯定 |
| 層の旋回待避 | 銅-------18um （0.5oz） +plateの最上層 |
| Prepreg 7628 （43%） 0.195mm | |
| 銅-------35um （1oz） MidLayer 1 | |
| FR-4 0.2mm | |
| 銅-------35um （1oz） MidLayer 2 | |
| Prepreg 7628 （43%） 0.195mm | |
| 銅-------35um （1oz） MidLayer 3 | |
| FR-4 0.2mm | |
| 銅-------35um （1oz） MidLayer 4 | |
| Prepreg 7628 （43%） 0.195mm | |
| 銅-------35um （1oz） MidLayer 5 | |
| FR-4 0.2mm | |
| 銅-------35um （1oz） MidLayer 6 | |
| Prepreg 7628 （43%） 0.195mm | |
| 銅-------18um （0.5oz） +plate BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 4mil/4mil |
| 最低/最高の穴: | 0.3/6.19mm |
| 異なった穴の数: | 24 |
| ドリル孔の数: | 5158 |
| 製粉されたスロットの数: | 0 |
| 内部排気切替器の数: | 0 |
| インピーダンス制御: | 片端接地の跡の幅:L1、L3、L6、L8 4mils---50オーム、差動跡/スペース:最上層5.1/6.0ミル--90オーム、5.1/8ミル---100オーム、L6 5.1/8ミル---100オーム;最下の層5.1ミル/6ミル---90オーム、5.1mils/8ミル---100オーム |
| 金指の数: | 0 |
| 板材料 | |
| ガラス エポキシ: | FR-4 TG170℃、えー<5> |
| 最終的なホイルの外面: | 1oz |
| 内部最終的なホイル: | 1oz |
| PCBの最終的な高さ: | 1.6mm ±0.16 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金（3µmのニッケル26.1%） 0.05µm |
| に適用するためにマスクをはんだ付けしなさい: | 上および下、12micron最低 |
| はんだのマスク色: | 緑、PSR-2000GT600D、Taiyoは供給した。 |
| はんだのマスクのタイプ: | LPSM |
| CONTOUR/CUTTING | 旅程、スタンプの穴。 |
| 印 | |
| 構成の伝説の側面 | 上および下。 |
| 構成の伝説の色 | 、IJR-4000 MW300白い、Taiyoは供給した。 |
| 製造業者の名前かロゴ: | コンダクターおよびleged自由域の板で印を付けられる |
| を経て | 、樹脂を、おおわれるによってプラグでパッドので穴（PTH）を通してめっきされる。 |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
